Nous avons décidé, Robin et moi (Alain) de construire chacun notre Stampe SV4C
d'aprés le plan de MRA N° 785 : Envergure 2,08m, poids : 8,5 kg.

plan3vues

Mais le Plan MRA n'est pas un plan maquette.
Je me suis inspiré du plan encarté du dernier RC Pilot et j'ai refait le plan de la dérive
et de l'empennage, pour gagner du poids et faire de vraies nervures (pas des baguettes carrées !)
le bord de la dérive et de l'empennage étant en lamellé-collé.

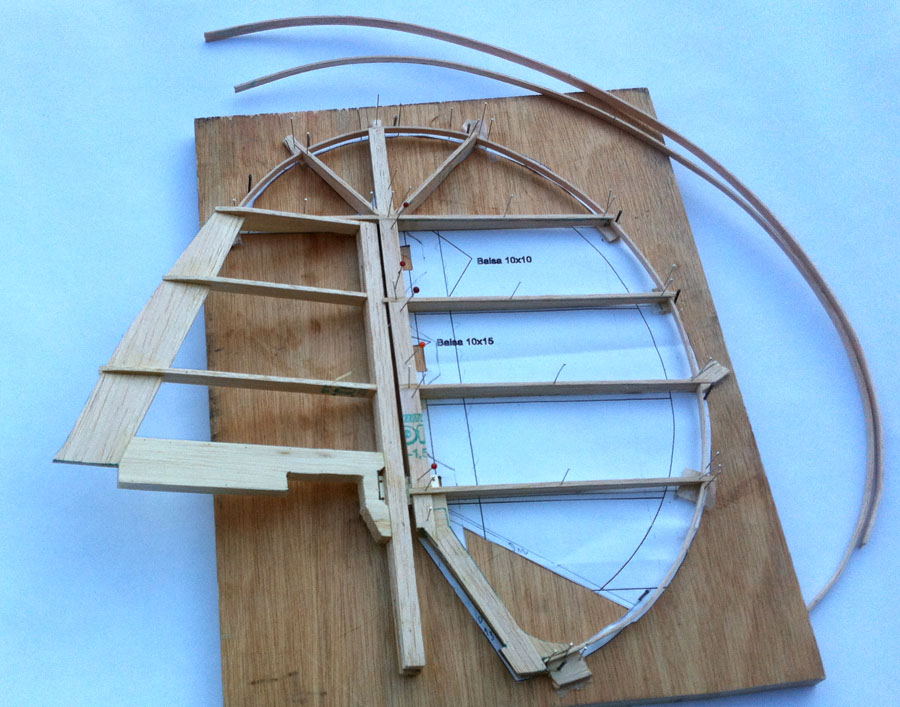

Une demi-journée pour faire la dérive et elle n'est pas finie !
derive Stampe

à cette étape de la construction, Patrice me dit qu'il possède le plan du Stampe de R.DERY en 2,12m d'envergure.
Et là, stupeur, le plan de R.DERY semble bien meilleur que celui de MRA, plus détaillé, respectant mieux la structure du Stampe
avec un fuselage en treillis au lieu des planches, et de 6,8 kg au lieu de 8,5 kg.

Nous décidons avec Robin de stopper la construction d'après le plan MRA et nous attaquons le Stampe de R.DERY...

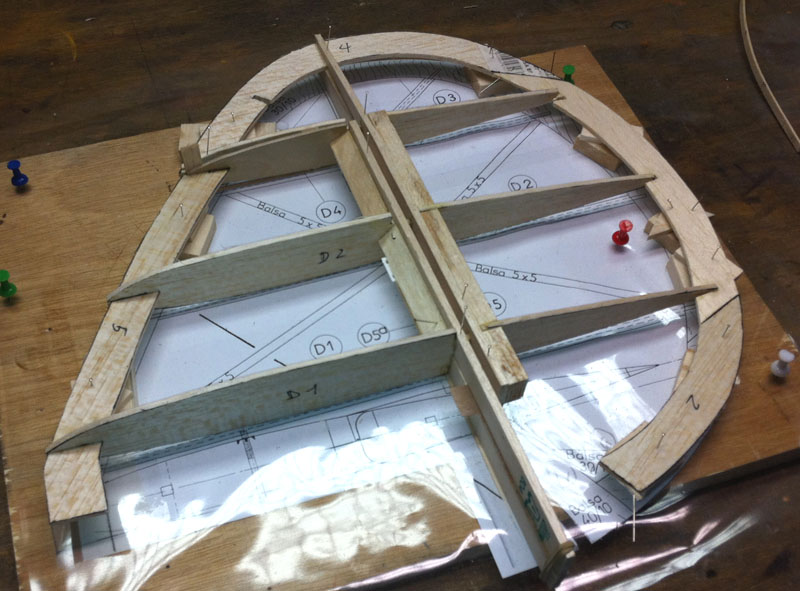

deriveDERY
Les nervures sont bien plus larges, mais je suis intrigué par une différence d'épaisseur (3,5cm)
comparé avec la largeur de la fin du fuselage qui ne fait que 2cm. Je me re-documente et je trouve enfin le plan "Précédent".


Construction aussitôt arrétée car le plan de R.DERY, s'il est réaliste au niveau du fuselage, est faux pour les nervures
autant pour les nervures de l'aile qui sont biconvexes, alors que le Stampe réel a un profil plat à l'intrados
- que pour les nervures du Stab et de la dérive, bien trop épaisses...

J'aurais dû mieux me documenter avant !

Nous allons donc reprendre la construction en essayant de tirer le meilleur des 3 plans.


le Stampe SV4 C (au 1/4) de Robin, d'aprés le Plan Précédent

et les plans du Stampe grandeur

2,10m d'envergure, Moteur : Laser 180 méthanol (30cc) - 4 temps

traité Maquette et je vais concourir avec !

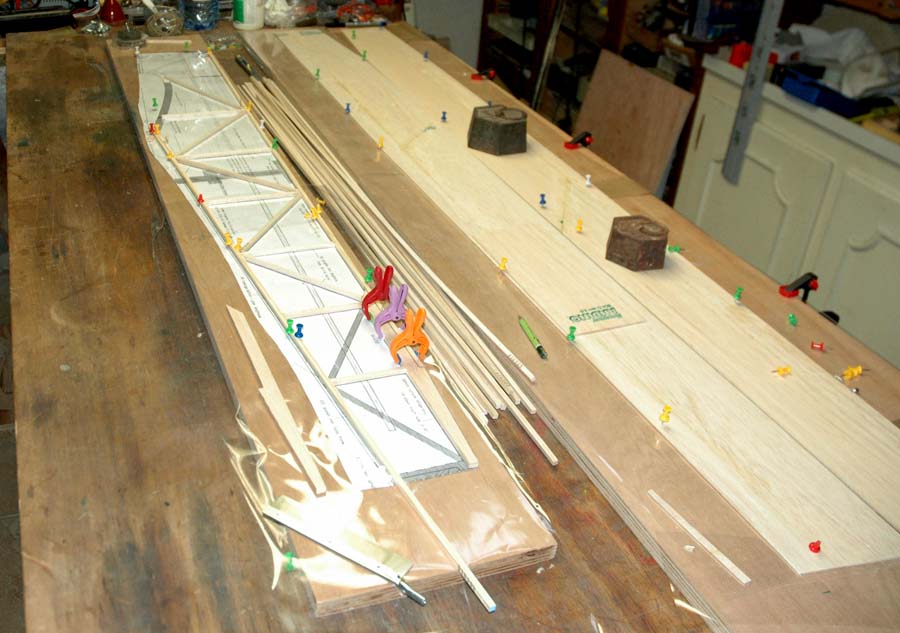

Début du fuselage du Stampe à gauche ... (à droite, c'est le fuselage d'un Passion (multi)
Stampe_Robin1

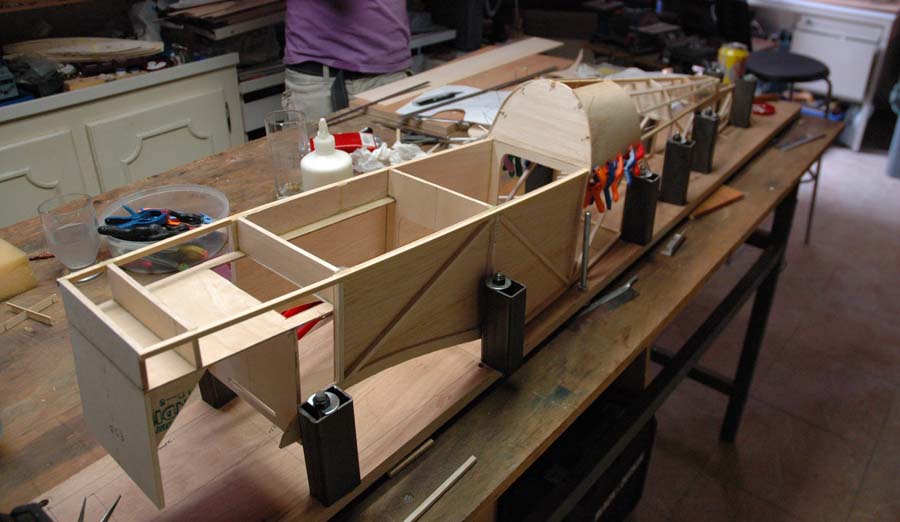

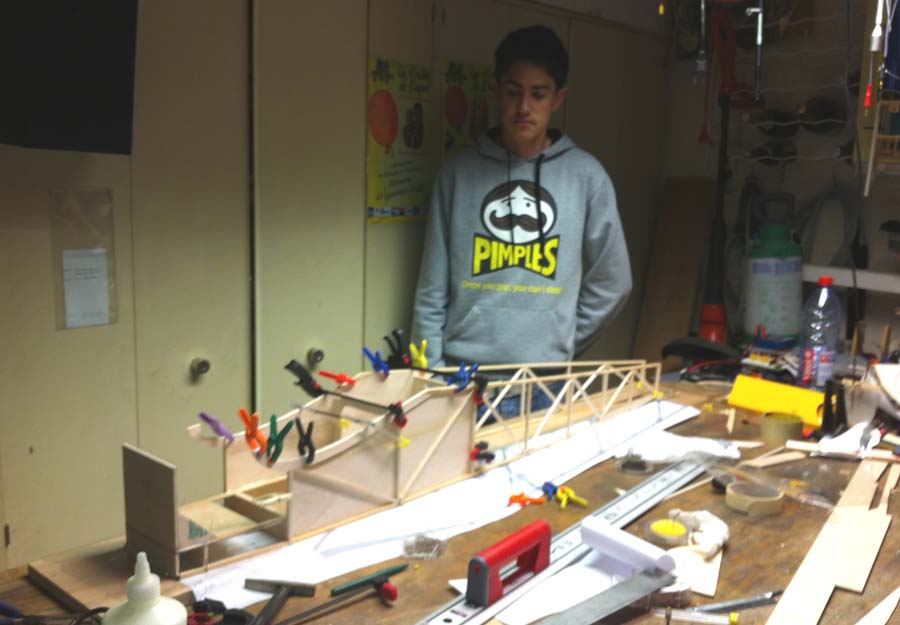

Robin est content, le fuselage prend enfin forme !
fuselage2_Stampe_Robin

fuselage3_Stampe_Robin

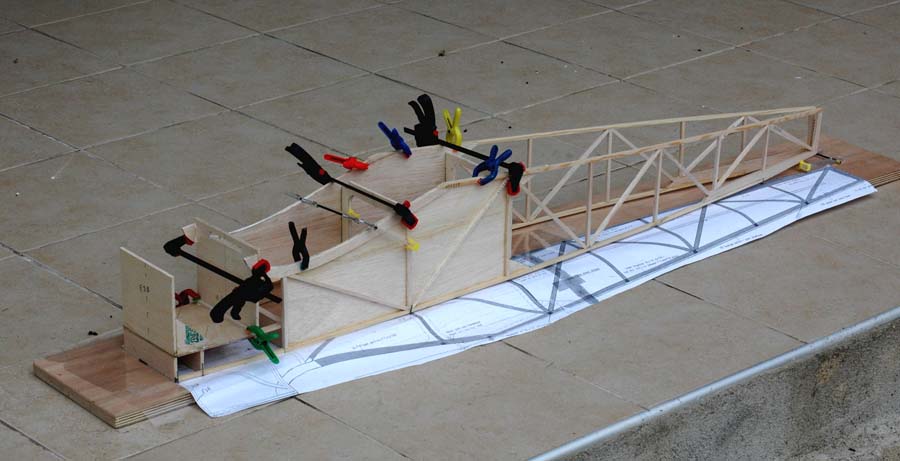

fuselage4_Stampe_Robin

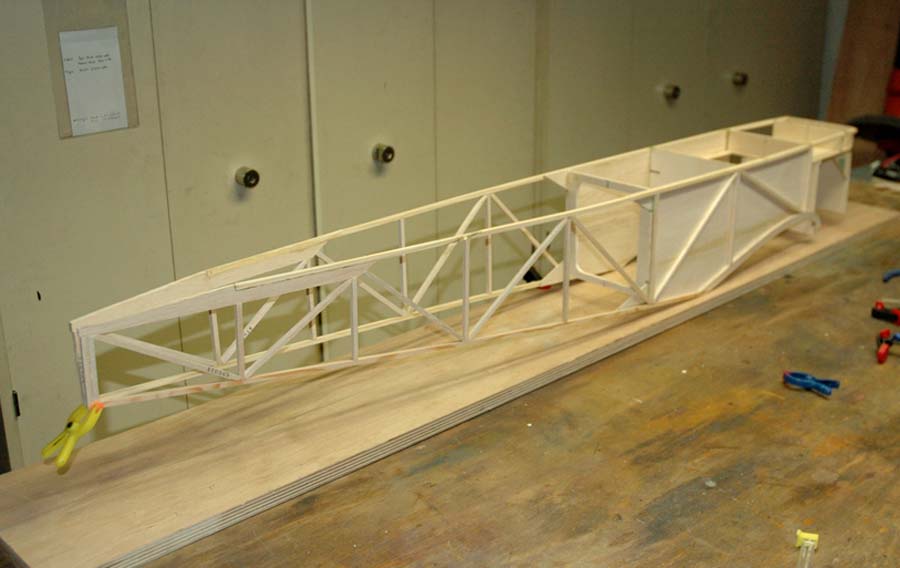

fuselage5_Stampe_Robin

fuselage6_Stampe_Robin

fuselage7_Stampe_Robin

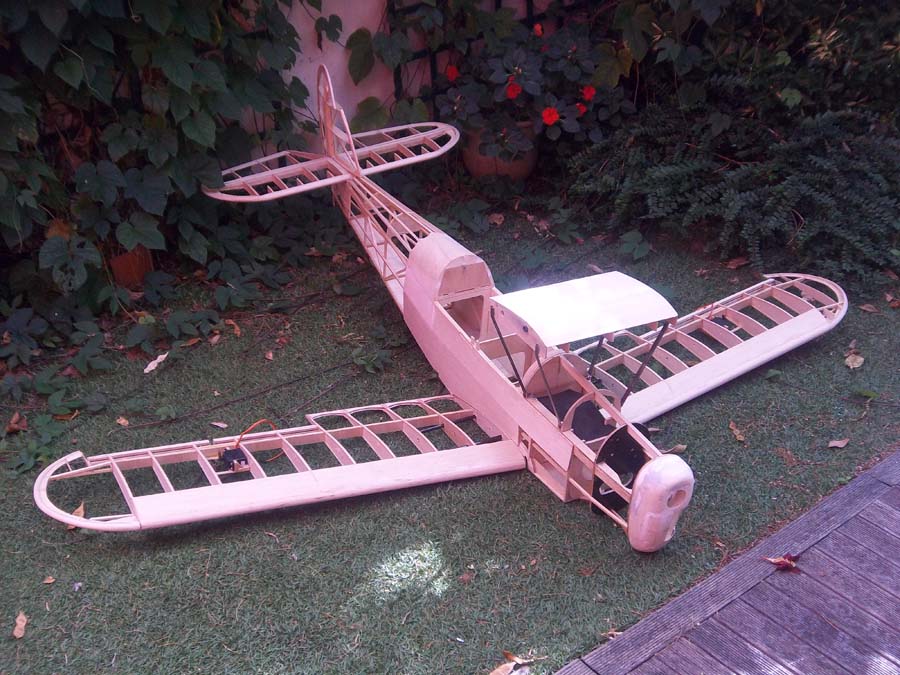

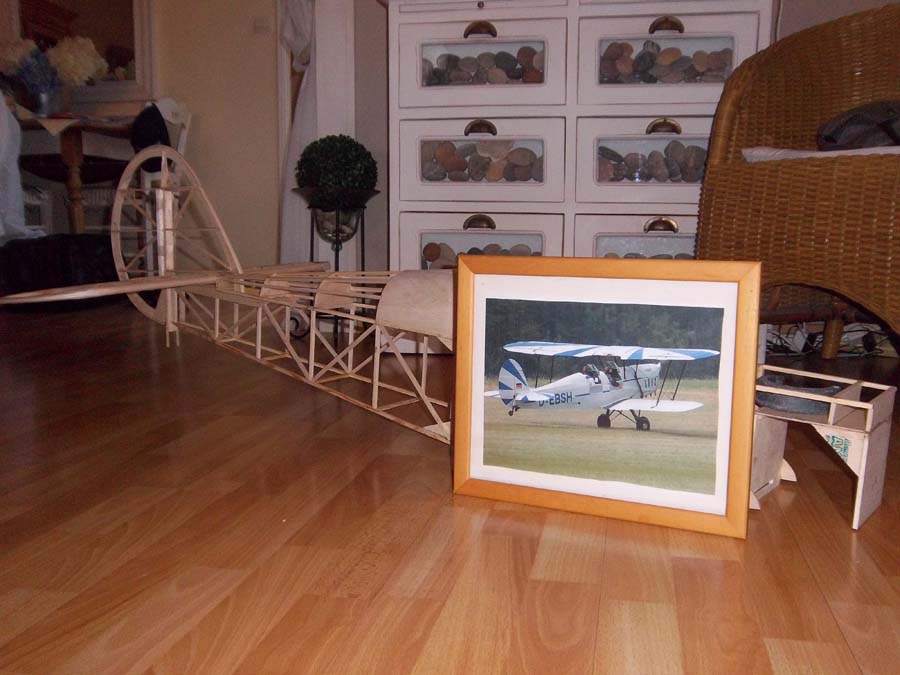

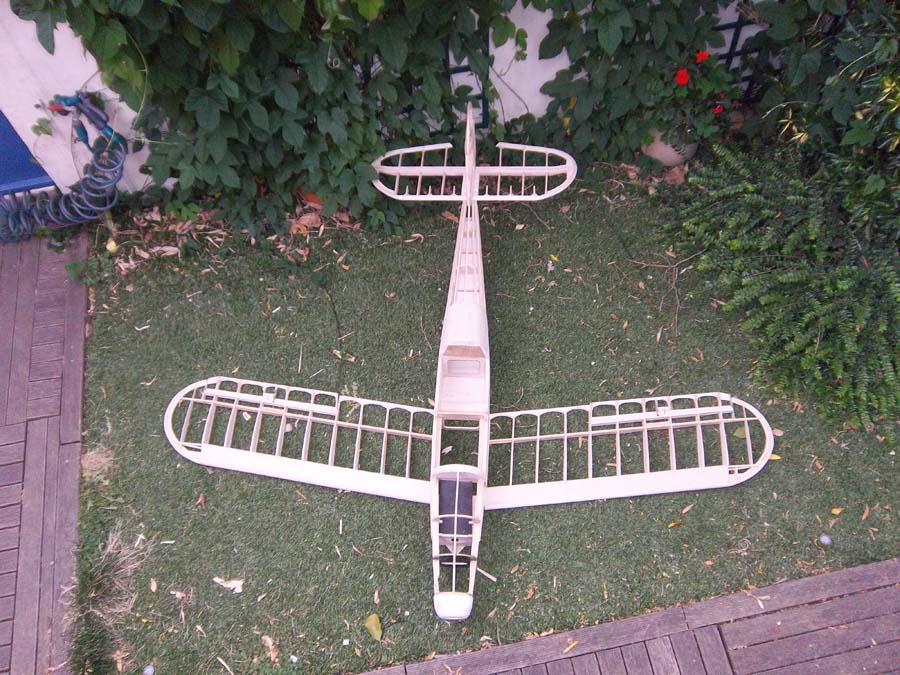

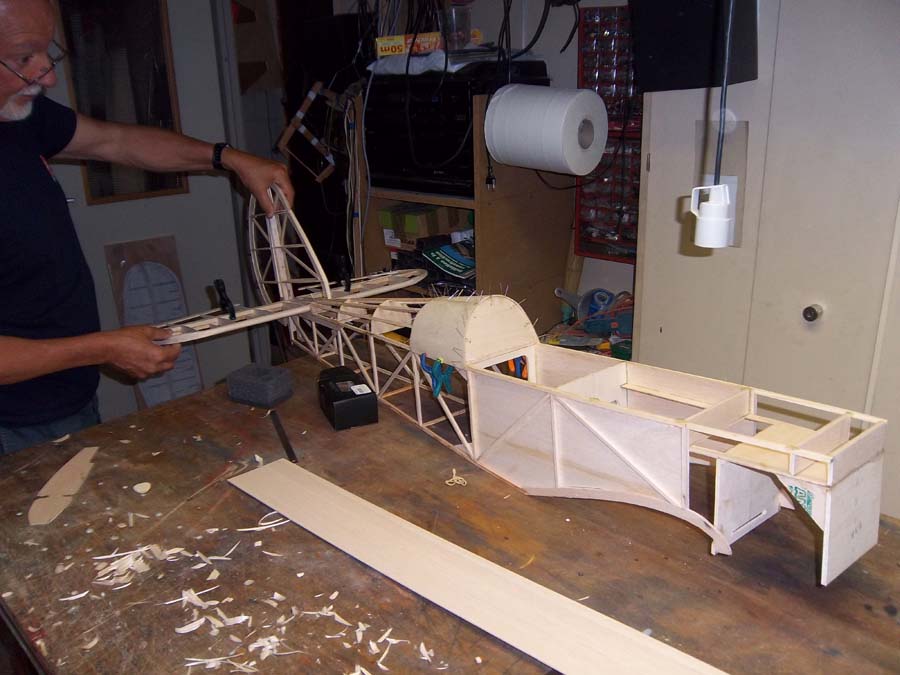

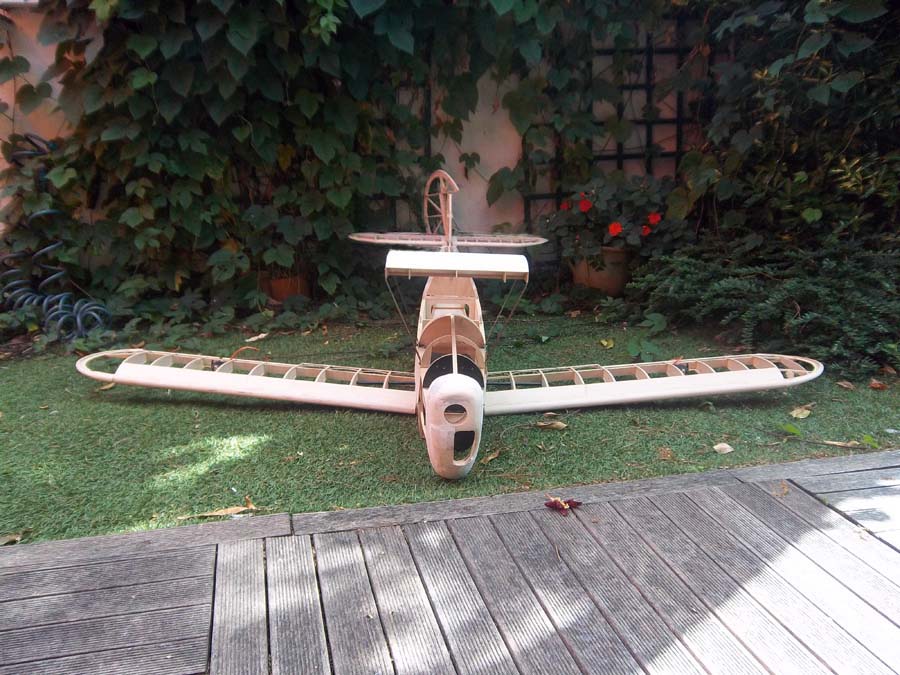

Essai de mise en croix...

Stampe_Robin_08

Stampe_Robin_09

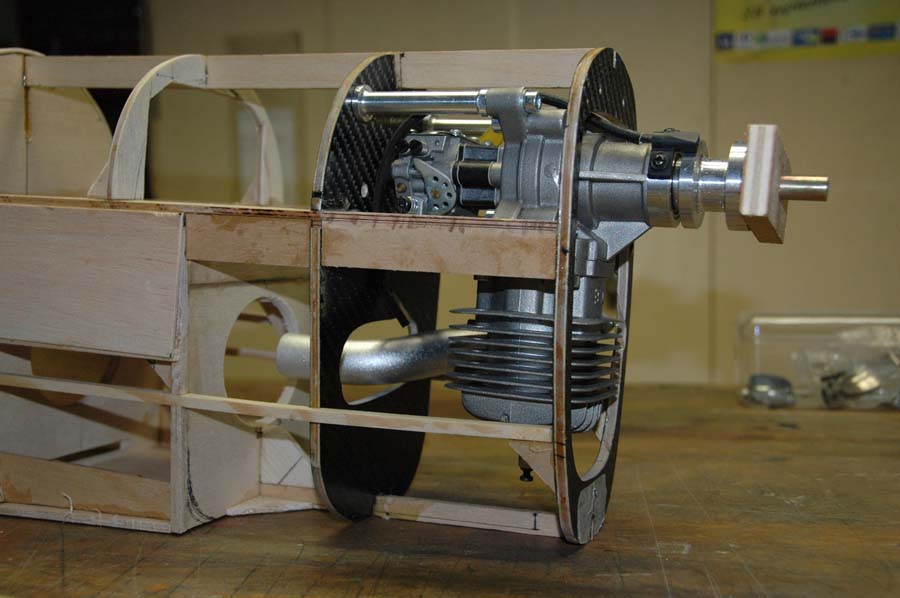

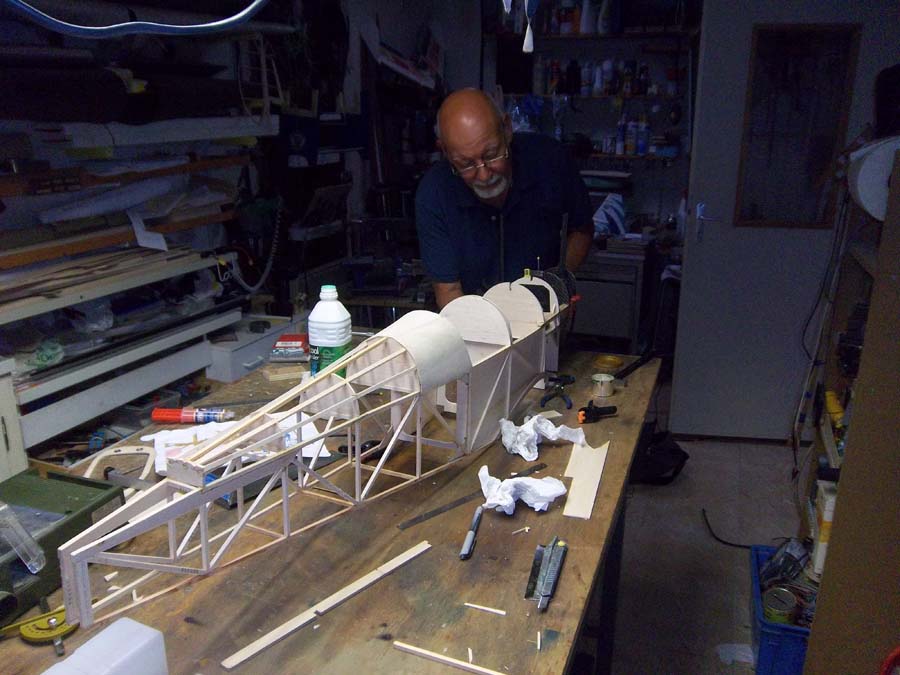

Les couples avant sont faits, implantation du moteur

Stampe_Robin_10

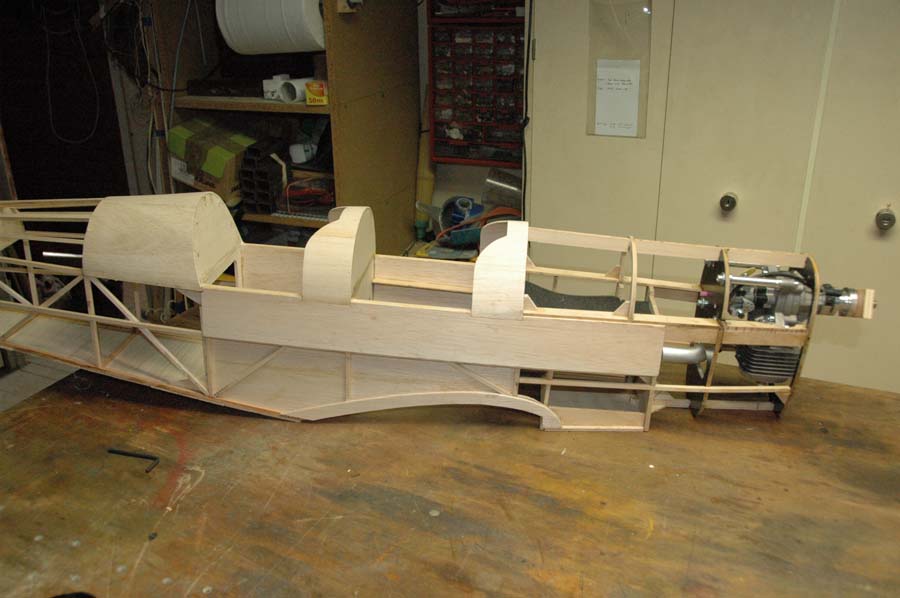

collage des flancs et des cabines

Stampe_Robin_11

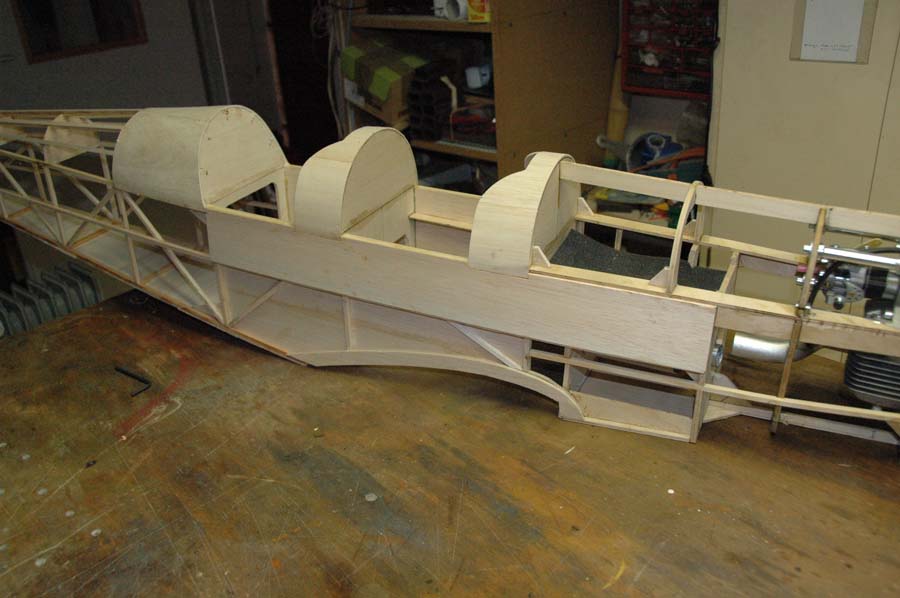

Au début, nous étions partis sur un Moteur DLE 30 Essence.

Stampe_Robin_12

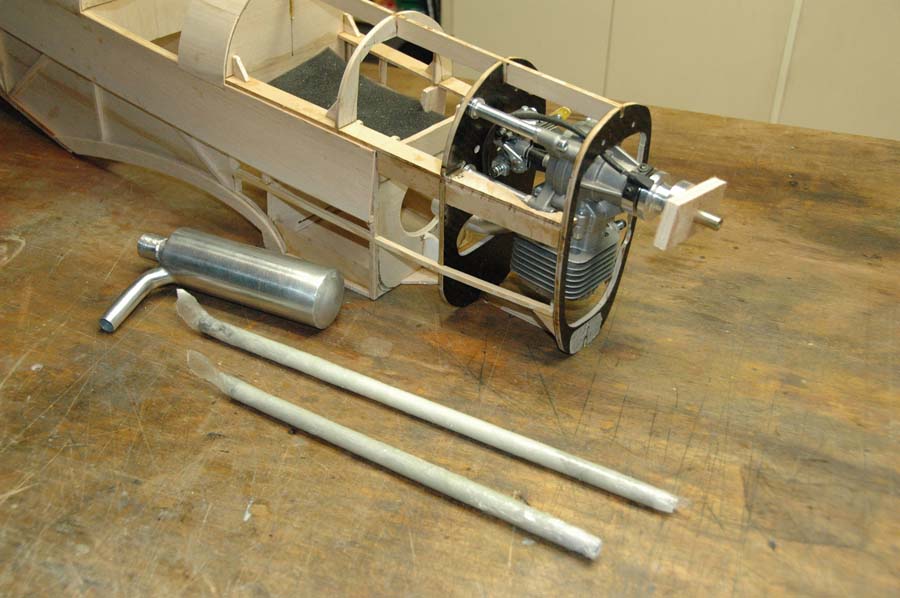

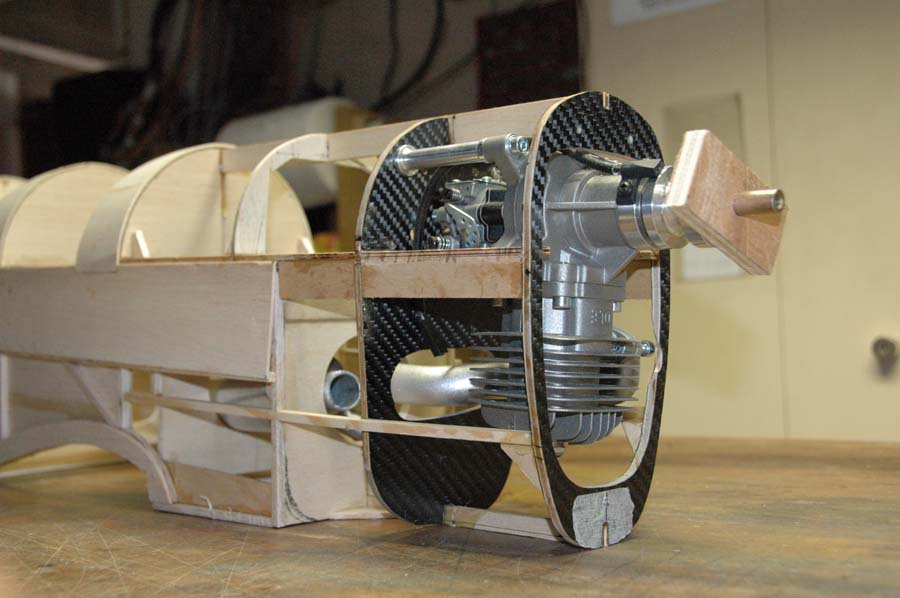

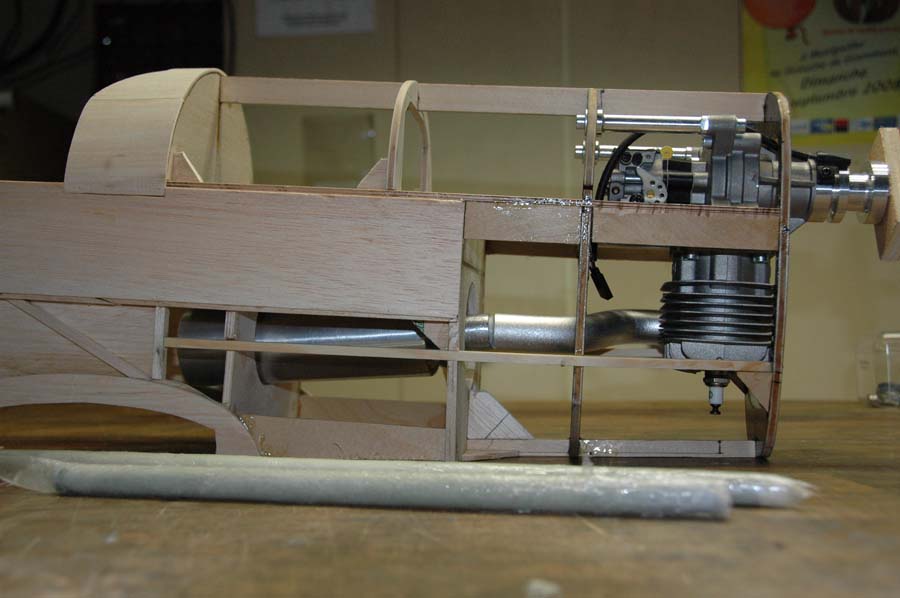

Pour intégrer le moteur, un DLE 30cm3, il a fallu gogiter : une fois le couple avant collé, impossible de retirer le moteur.
Nous avons donc découpé l'intérieur du couple pour pouvoir ressortir le moteur par devant.

Stampe_Robin_13

Le plastron avant est fixé sur le couple avant par 3 vis.

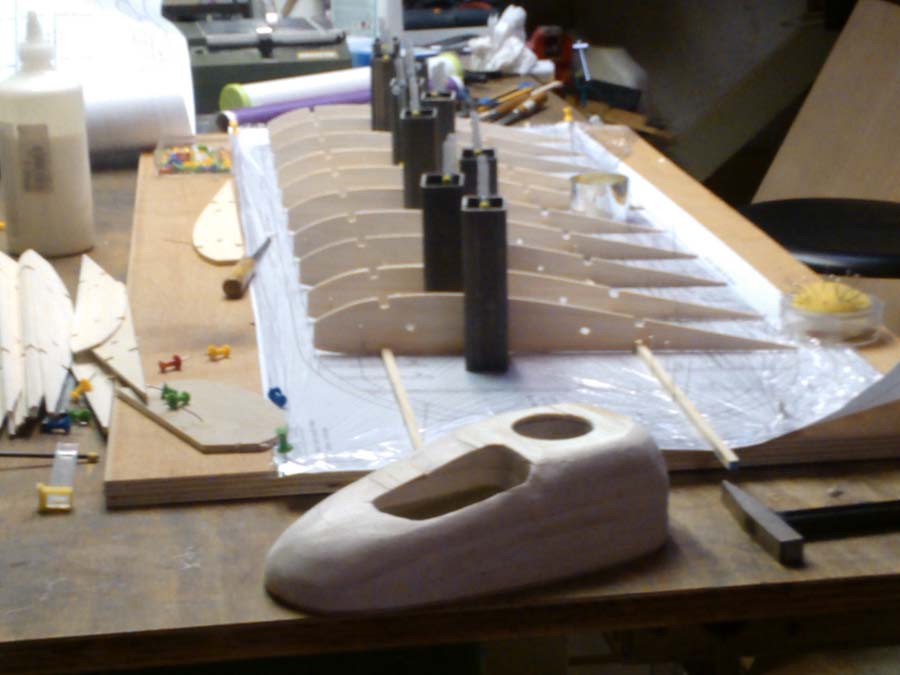

Stampe_Robin_16

Le pot d'échappement "canister" a été raccourci pour pouvoir intégrer le fuselage.
Il dépasse un peu sous la cabine avant.

Cette solution sera abandonnée car Robin a décidé d'utiliser un moteur 4 temps Laser

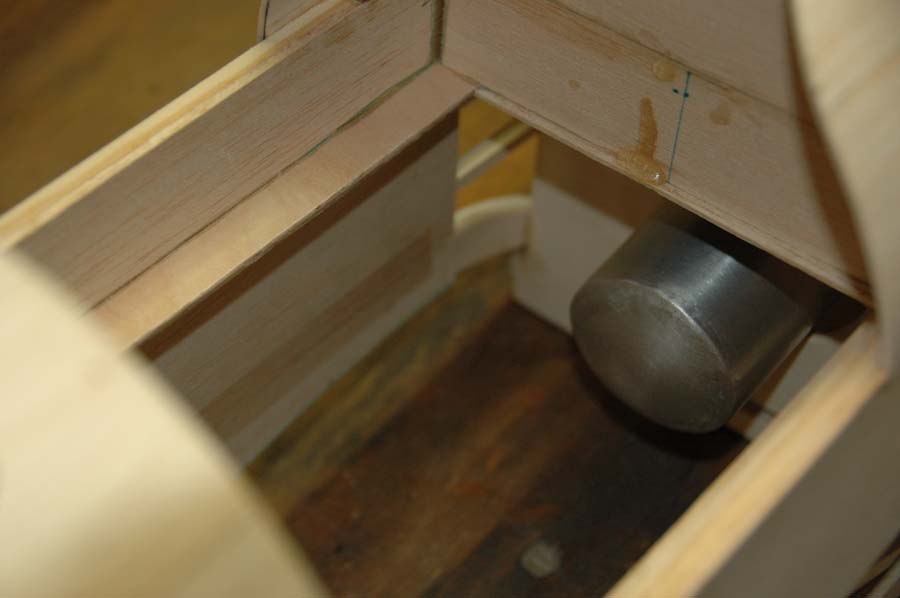

Stampe_Robin_17

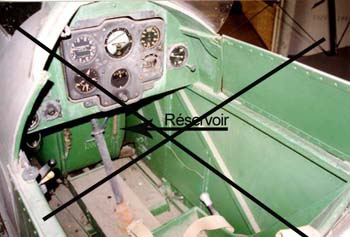

En raccourcissant la pipe d'échappement, on pourra se rapprocher du réel, l'arriére du pot d'échappement remplacera le réservoir :

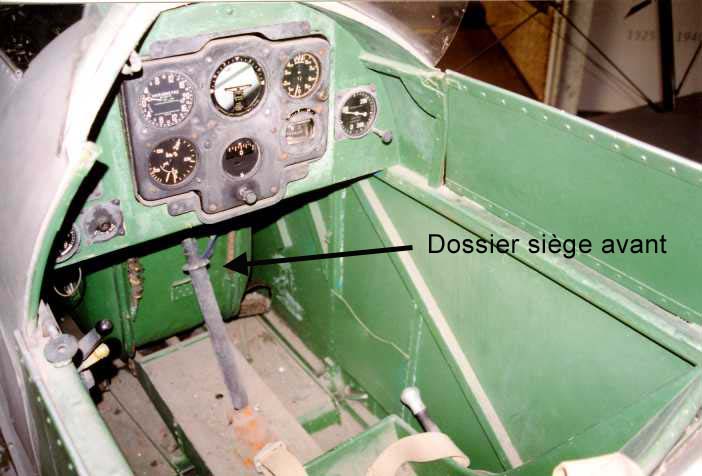

Là j'ai écrit une grosse bétise. Ce n'est pas le réservoir mais le dos du siège avant.
Tout le monde sait que le réservoir est dans la cabane centrale de l'aile ! (Note du rédacteur Alain)





Les fourreaux d'ailes sont faits selon la méthode décrite par Luc sur : http://aeromodelisme.rc.free.fr/trucetastuces.htm Stampe_Robin_14

Stampe_Robin_15

Stampe_Robin_18

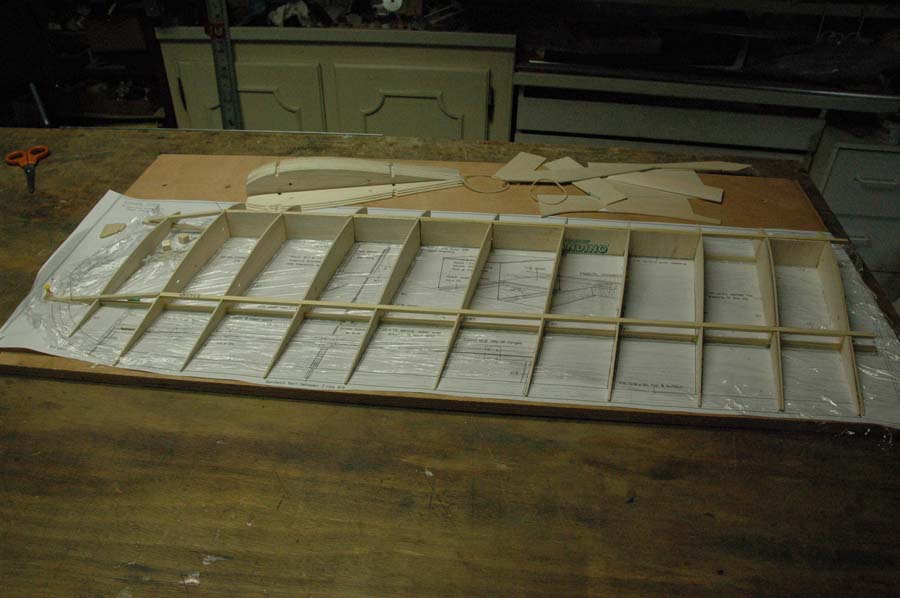

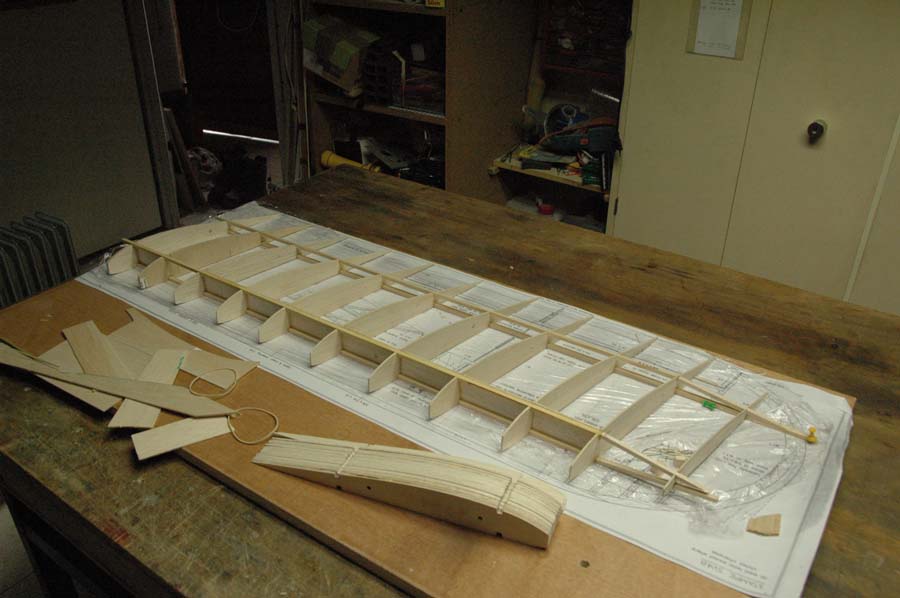

Construction des ailes inférieures : pour faciliter le transport, il a été décidé de faire les ailes en 3 parties :
partie droite sous le fuselage, avec clés d'aile droites, aile gauche et aile droite avec fourreaux de clé inclinés pour le diédre.

Stampe_Robin_19

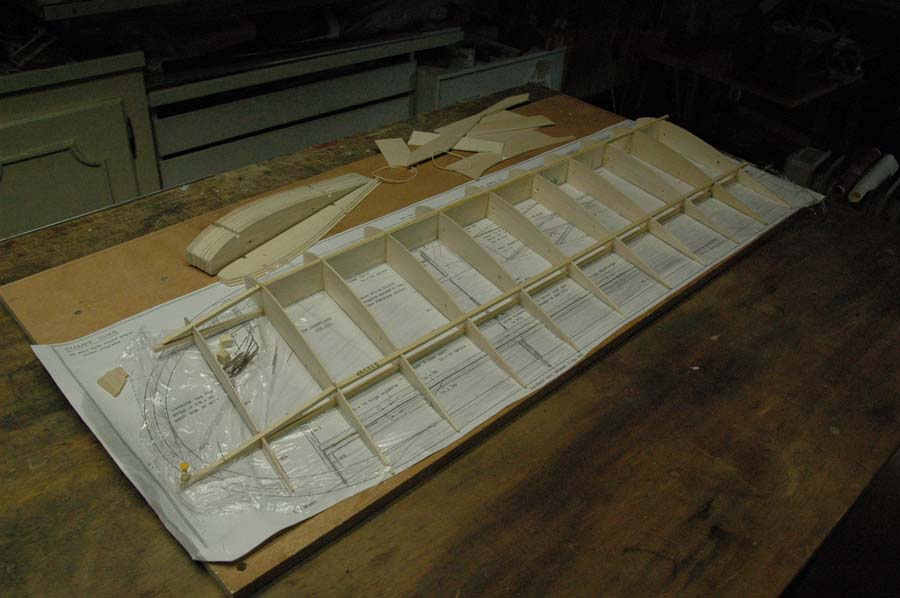

on remarque les nervures presque toutes identiques, découpées selon la méthode du bloc.

Stampe_Robin_20

Stampe_Robin_21

La flèche de l'aile est ici bien visible

Stampe_Robin_22

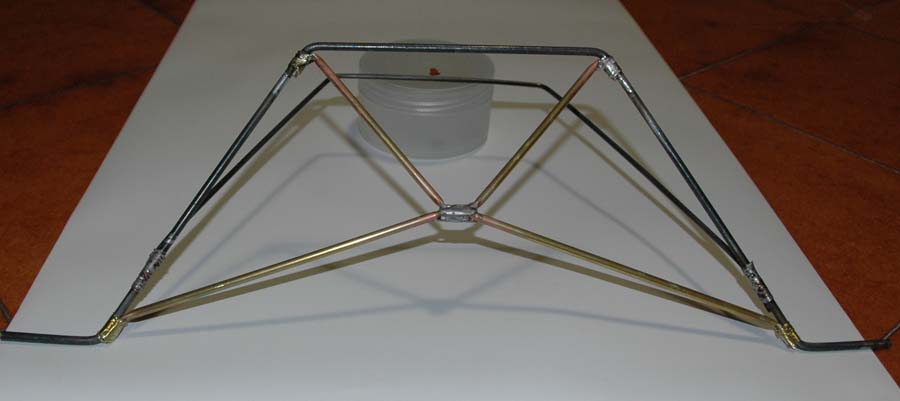

Stampe_Robin_23

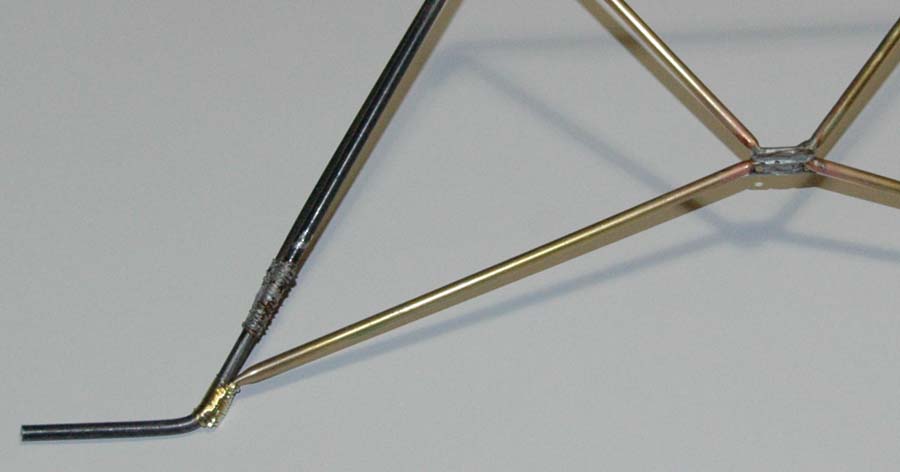

Stampe_Robin_24

Stampe_Robin_25

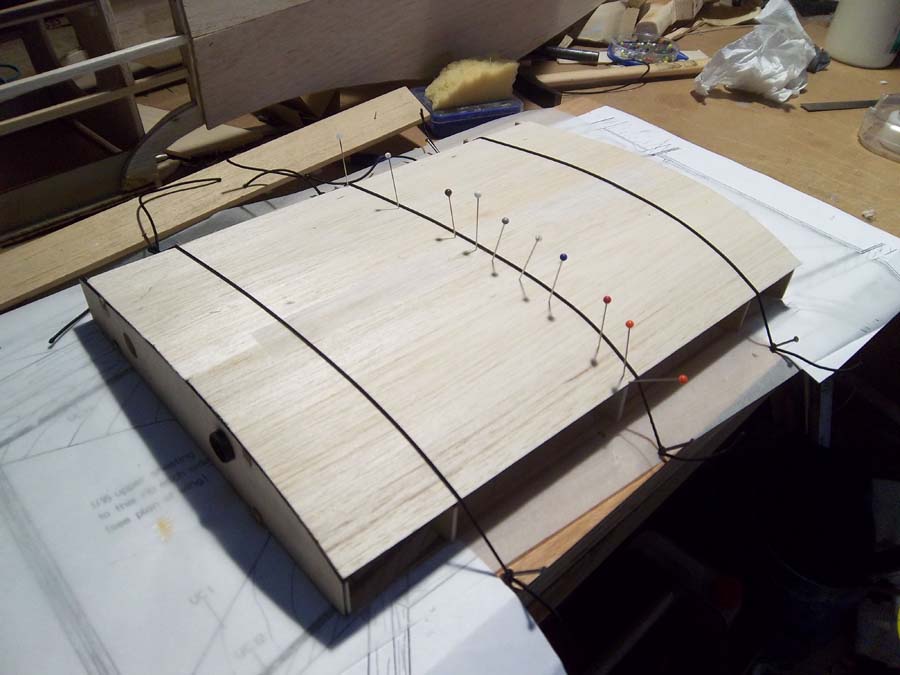

Stampe_Robin_26

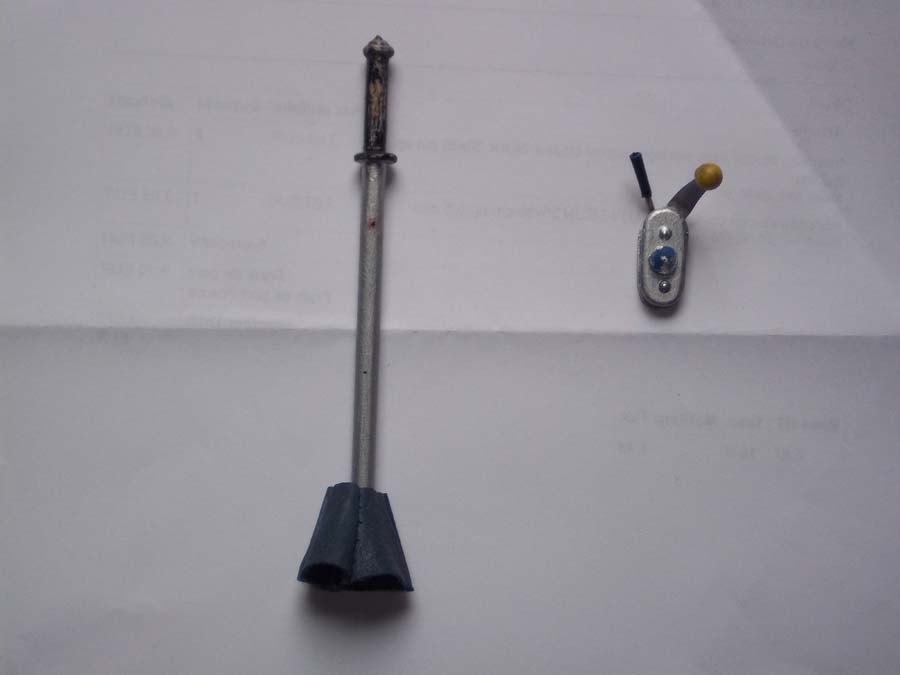

Stampe_Robin_27

Stampe_Robin_28

Stampe_Robin_29

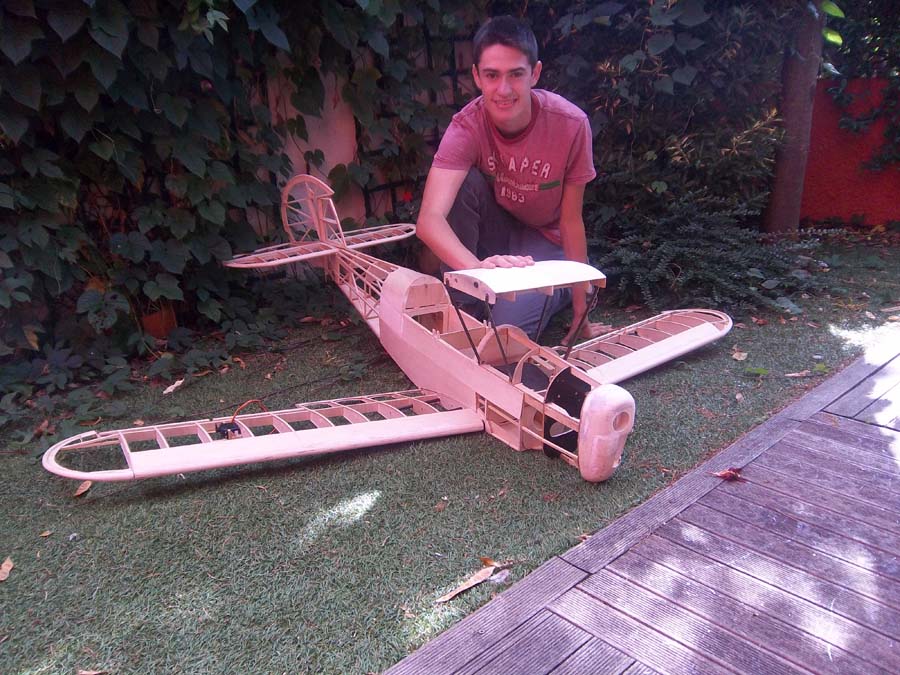

Stampe_Robin_30

Stampe_Robin_31

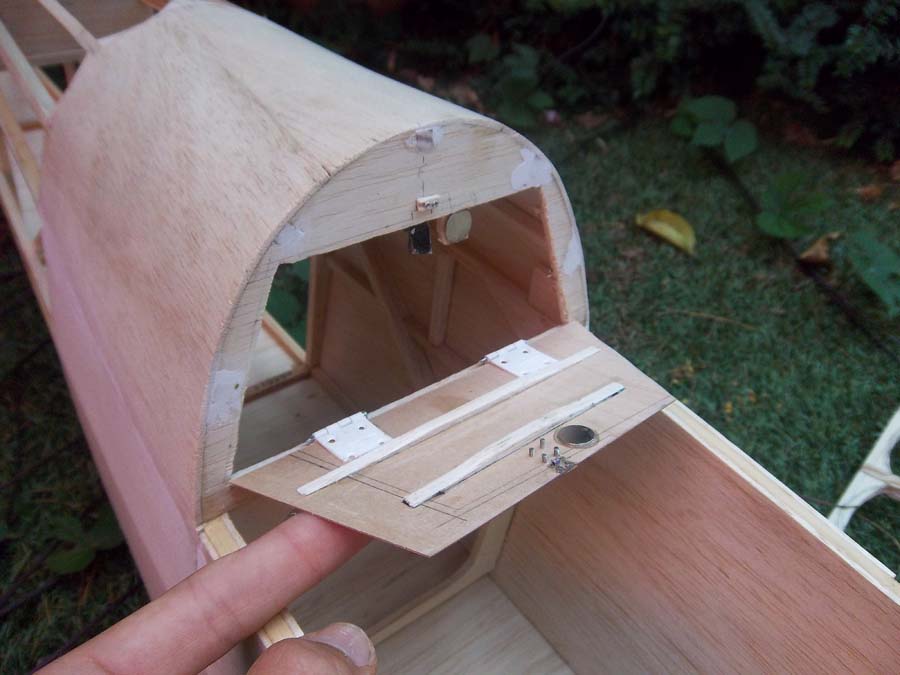

Stampe_Robin_32

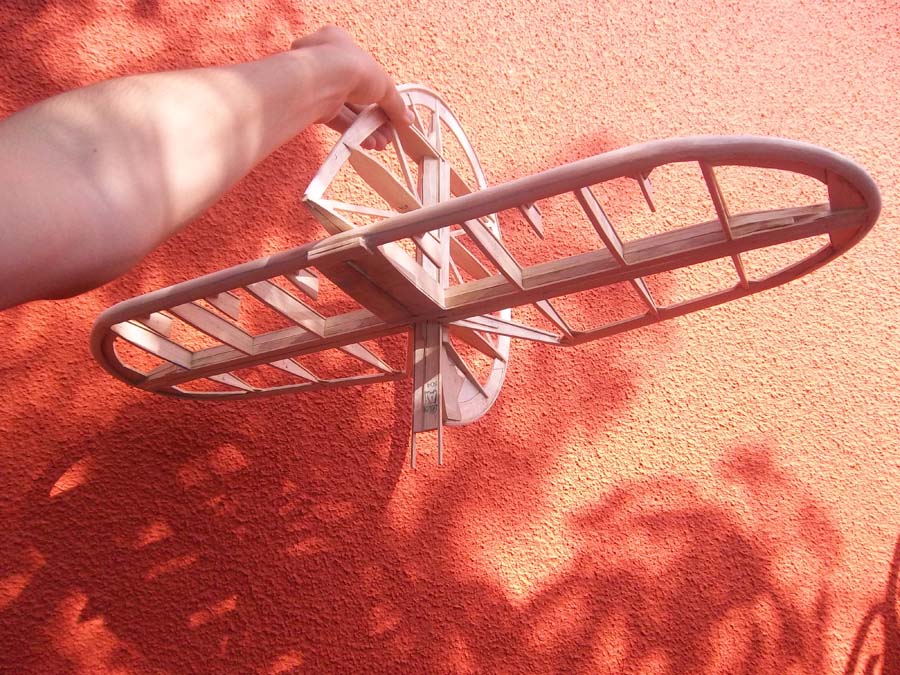

Stampe_Robin_33

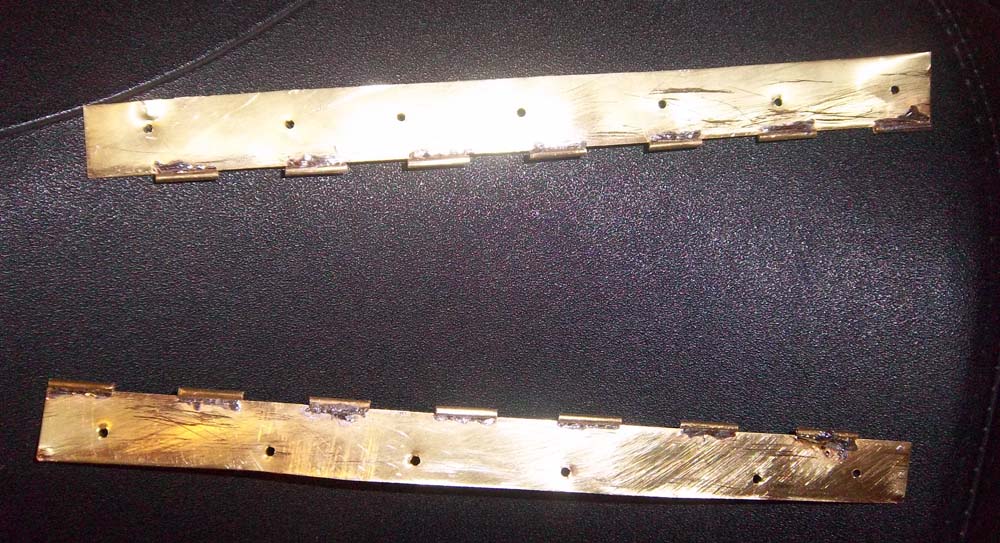

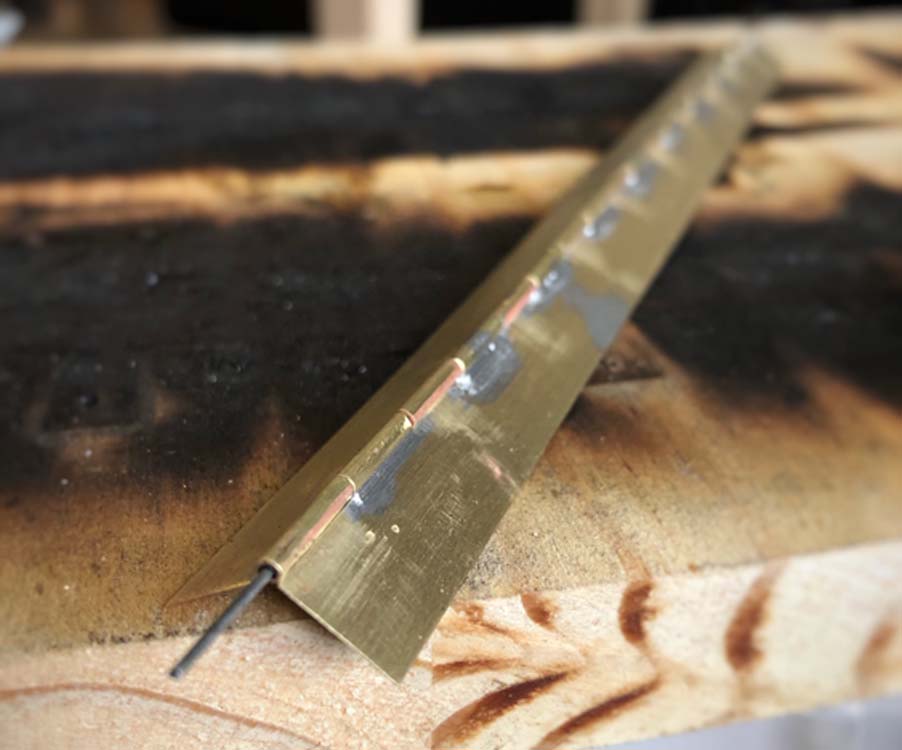

Cette charnière à piano permettra l'ouverture des deux capots moteur latéraux. L'axe est une corde à piano de 1mm de diamètre.

Stampe_Robin_35

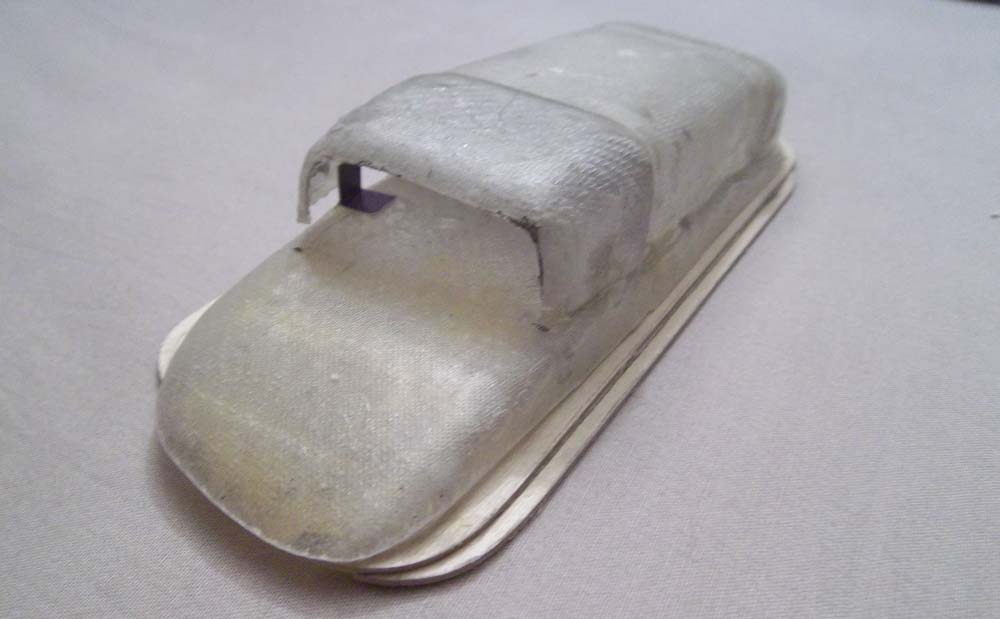

Réservoir d'huile moulé fibre de verre/époxy (la grille, elle, est en tôle d'alu 0,3mm)

Stampe_Robin_36

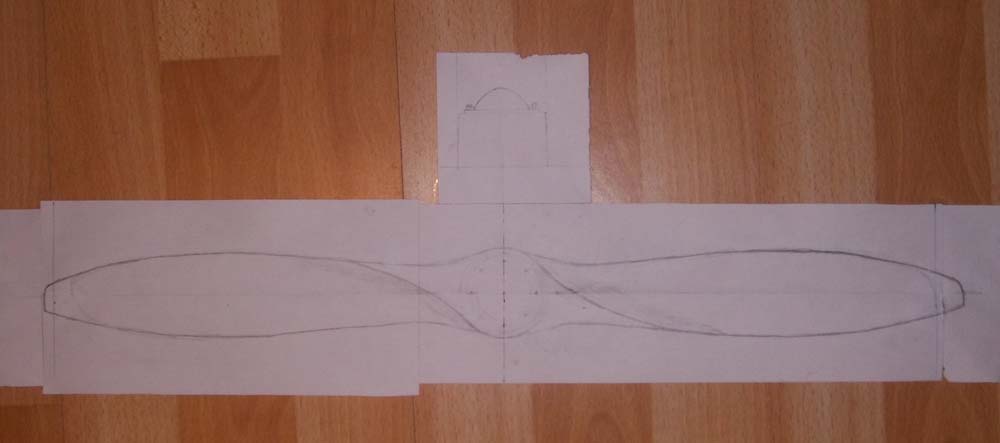

Plan (par mes soins) de l'hélice maquette. Reproduction d'une Levasseur. Elle mesure 52,3 cm.

Stampe_Robin_37

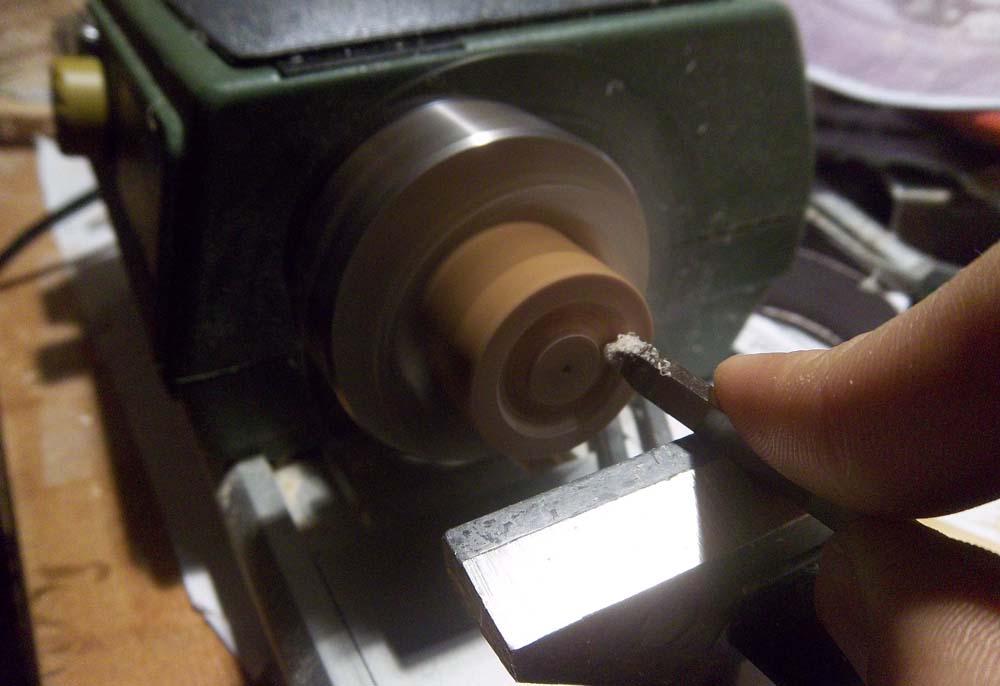

Tournage de la jante de la roulette de queue (bois dur)

Stampe_Robin_38

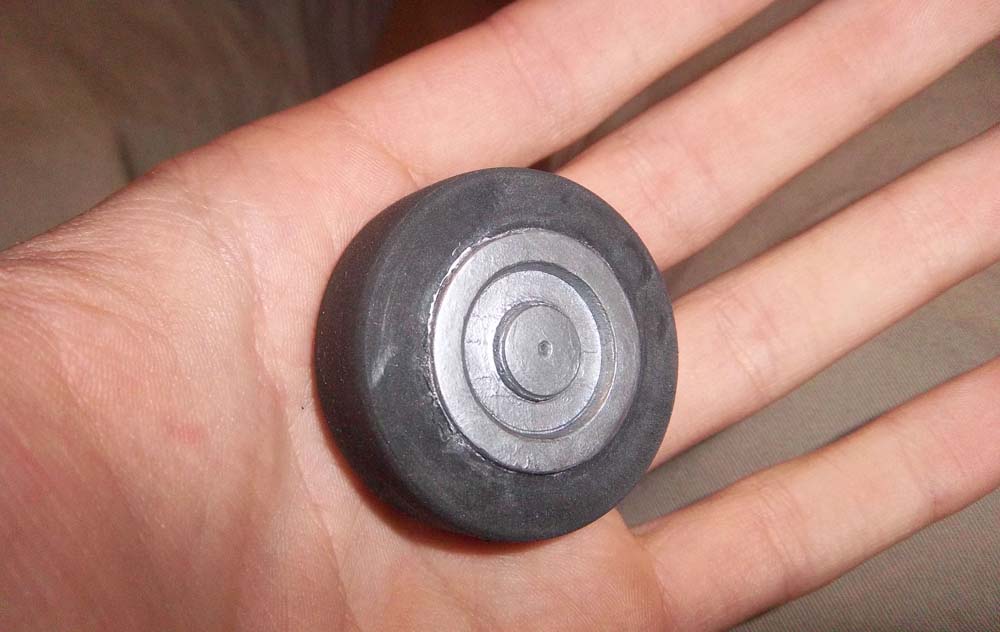

Roulette de queue terminée. La jante est en bois dur, la chambre est en balsa dur, le pneu est en chambre à air de vélo. La chambre à air de vélo est collée à l'époxy puis tournée avec un abrasif pour donner l'aspect du pneu !

Stampe_Robin_39

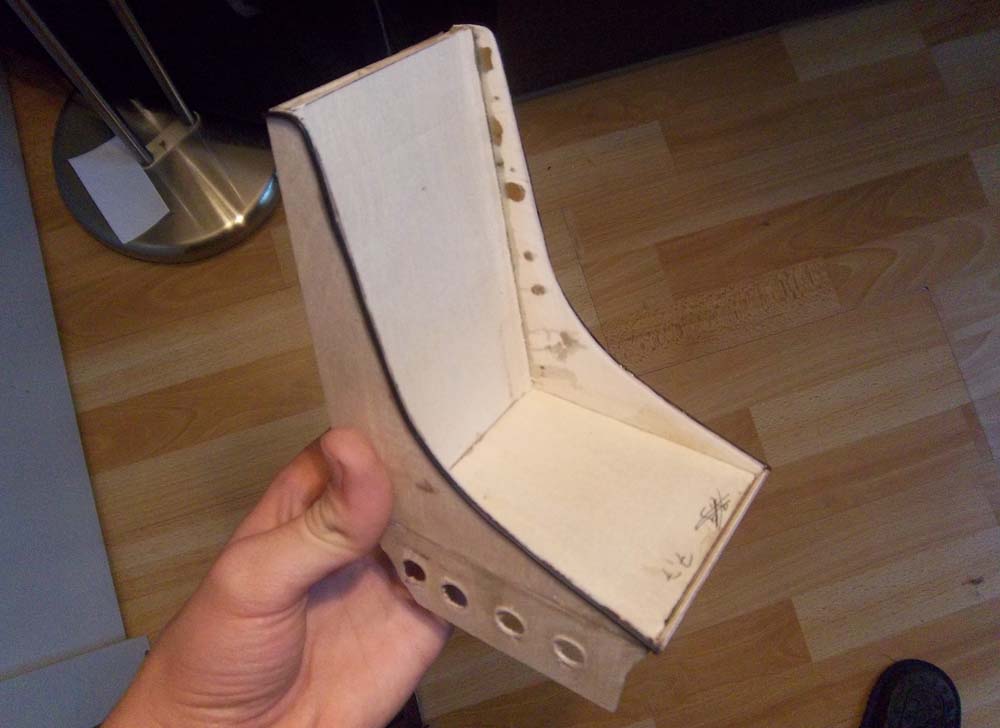

Siége arrière sur lequel sera assis le pilote ! Le servos de dérive se trouvera sûrement sous ce siège.

Stampe_Robin_40

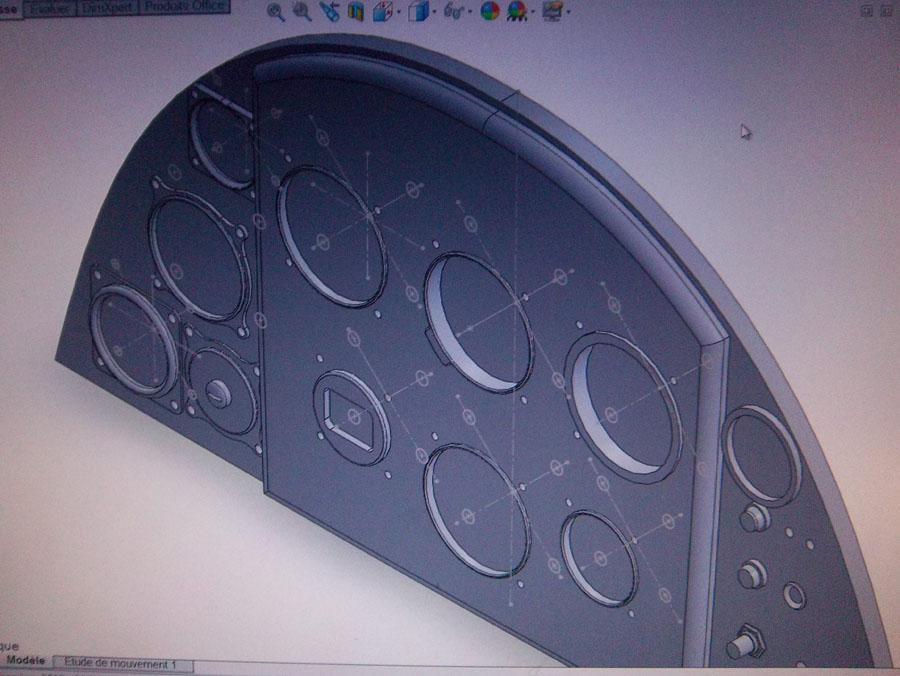

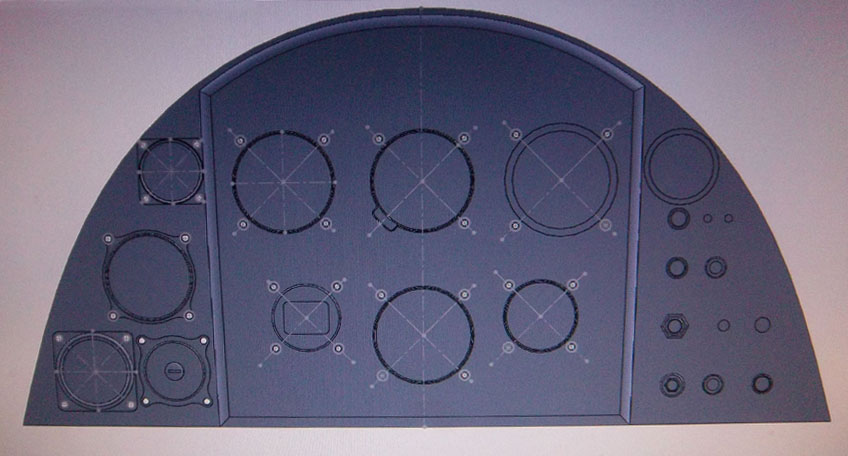

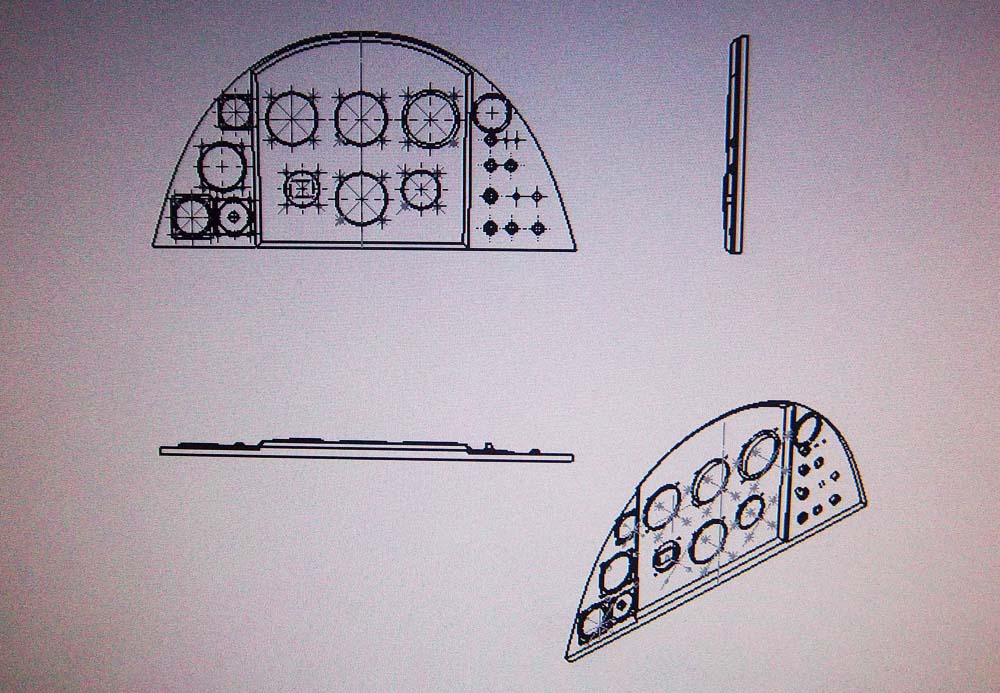

Tableau de bord arrière dessiné sur Solidworks. La majorité du tableau de bord sera découpé à la CNC.

Stampe_Robin_41

Stampe_Robin_42

Stampe_Robin_43

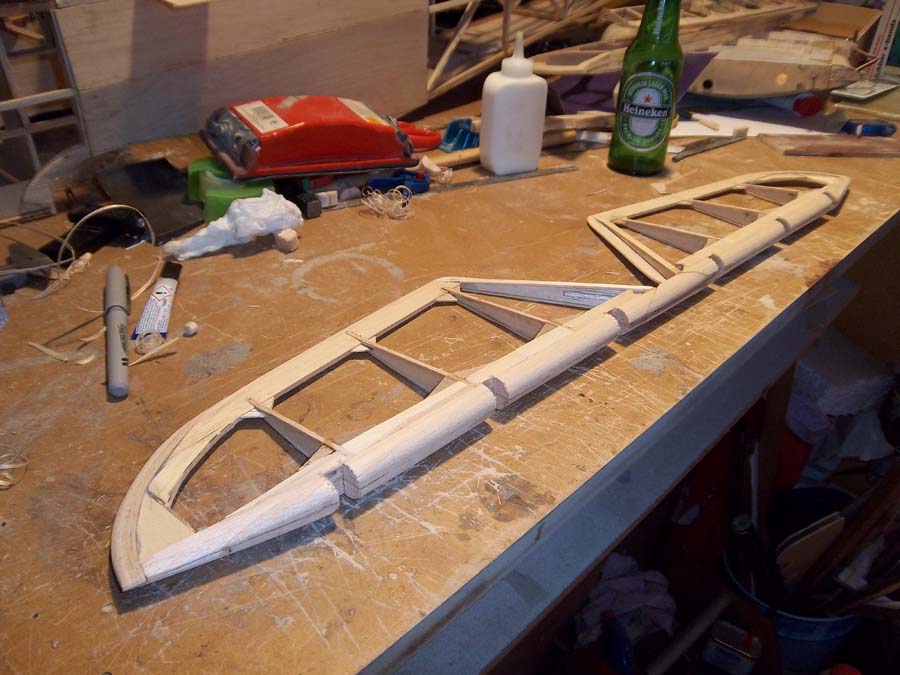

Découpe des encoches pour passage des charnières sur la partie mobile du stab

Stampe_Robin_45

Poignées du coffre avant

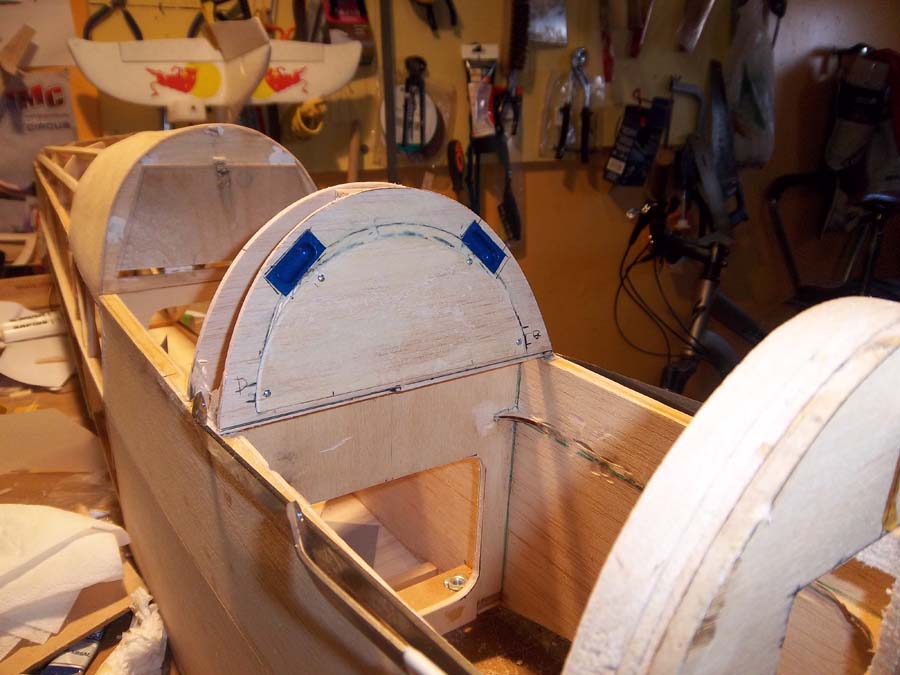

Stampe_Robin_46

Stampe_Robin_099

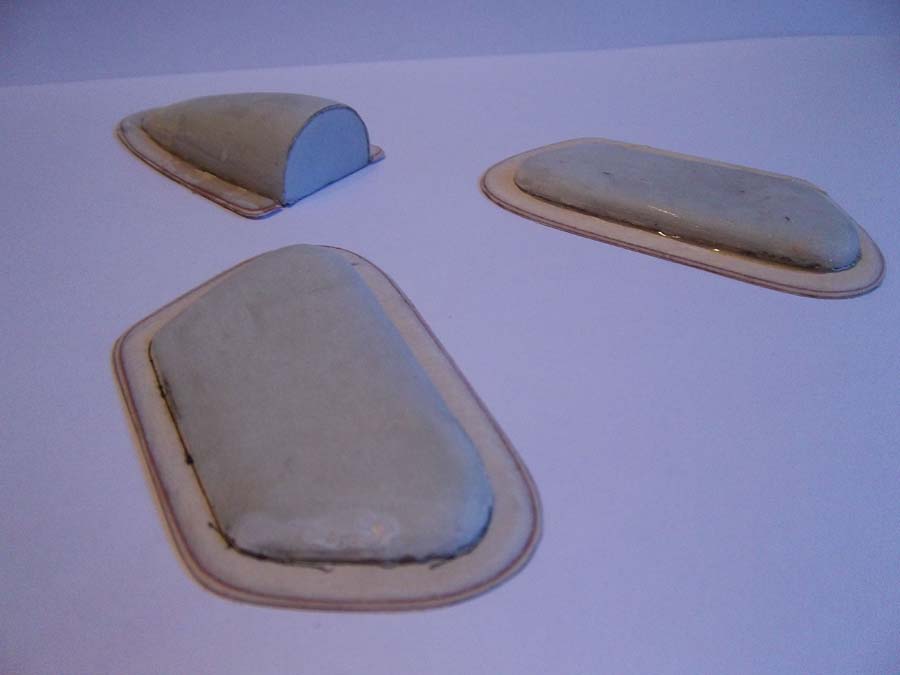

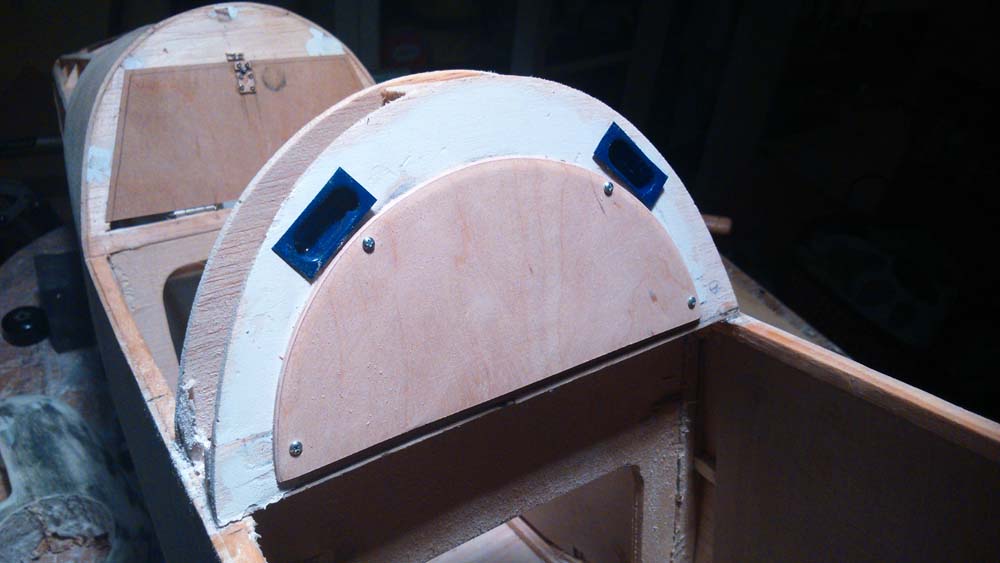

Bossages de capot et de flancs du fuselage

Stampe_Robin_47

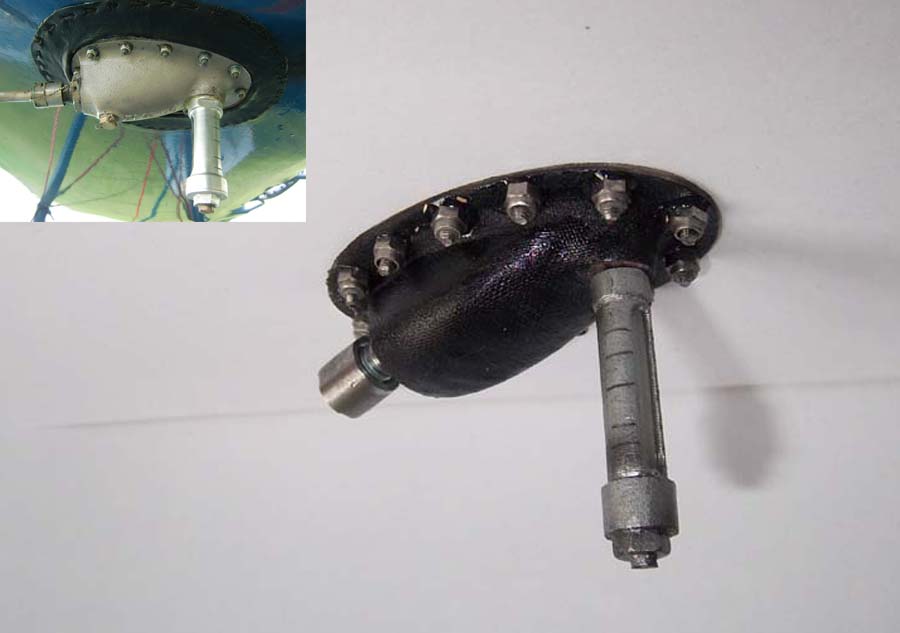

L'original et sa copie ! Bravo Robin , du beau boulot !

Stampe_Robin_48



Stampe_Robin_49

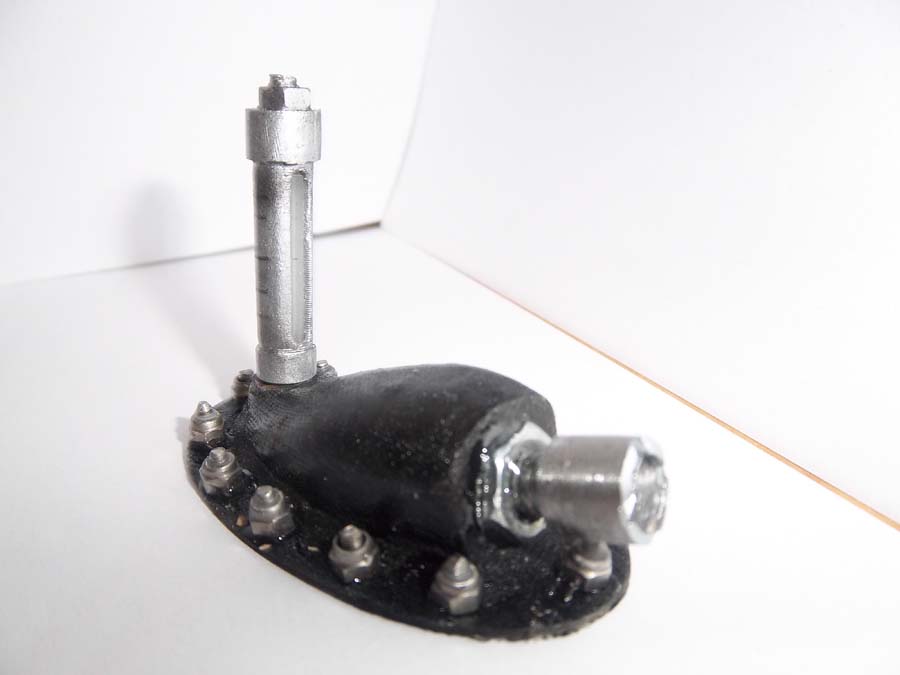

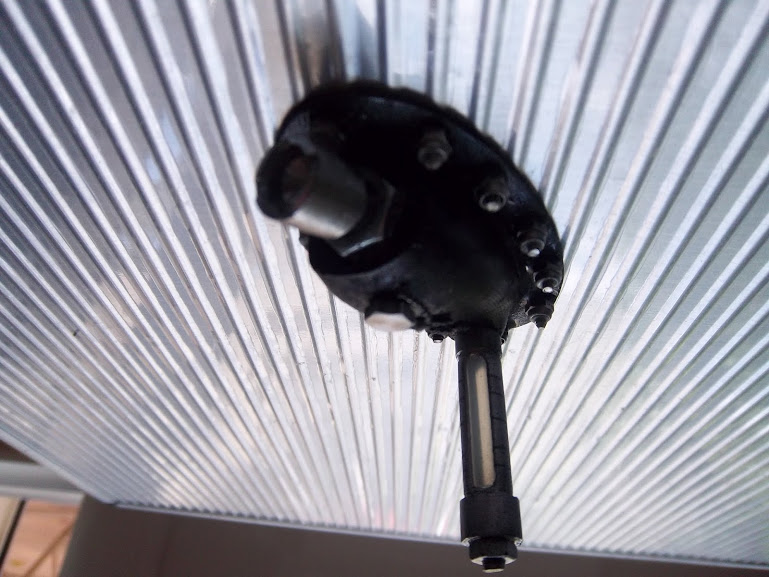

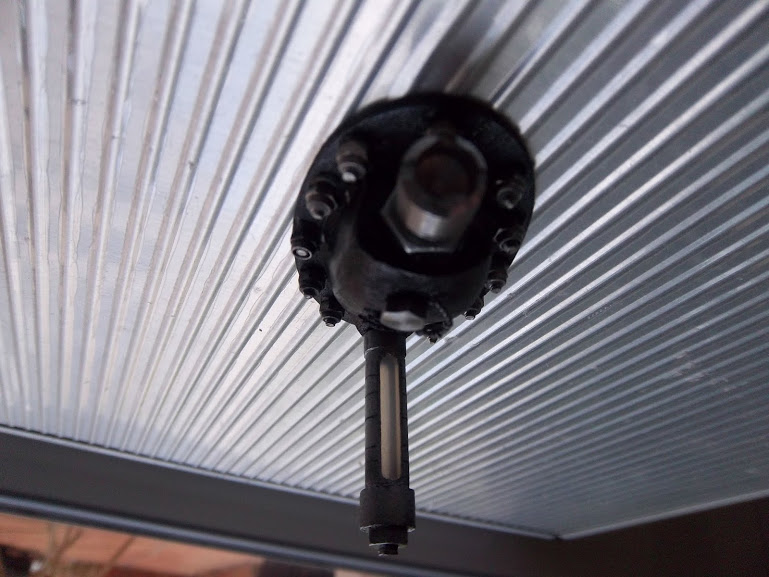

j'ai entièrement terminé la jauge d'essence. J'ai seulement rajouté le capuchon de remplissage avec sa petite chaine de sécurité
(chaine réalisée en fil de fer très fin).
Puis j'ai fait la référence constructeur. Sur le grandeur, il y a écrit beaucoup de chiffres et de lettres...
Mais je n'ai pas voulu me casser la tête, et j'ai simplement marqué "A7".

Ce qui veux sûrement dire que c'est fabriqué " à Sète" (ma ville )!


Cette lettre et ce chiffre ont été faits en pâte fraiche (Cheuveux d'anges). Ils sont légèrement abimés et vieillis comme le reste de la jauge.

Stampe_Robin_50

Stampe_Robin_51

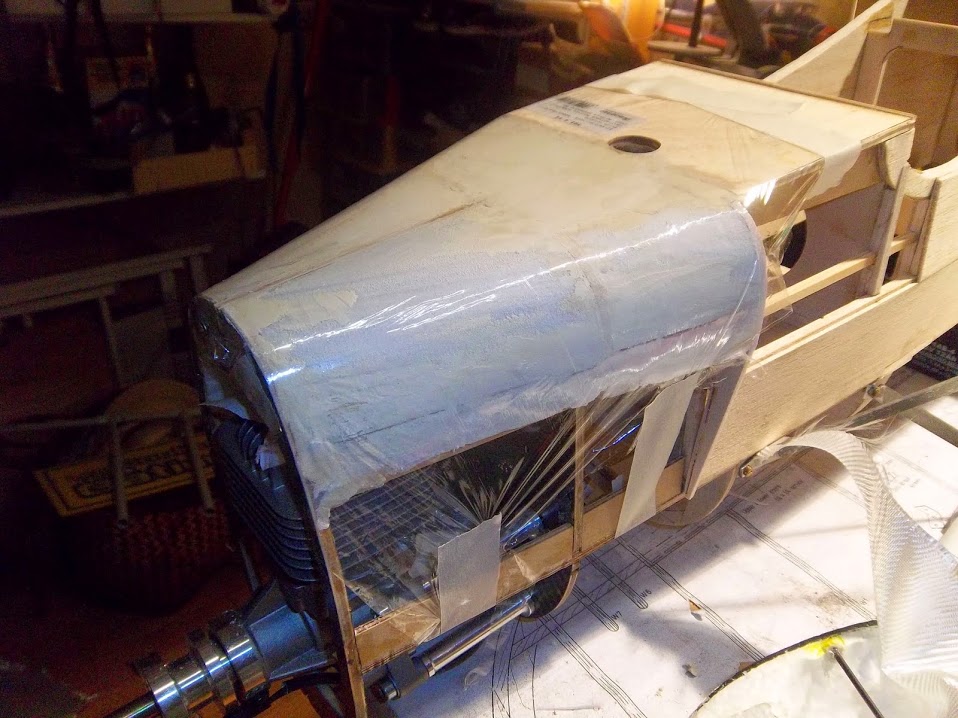

Capot inférieur
Stampe_Robin_53

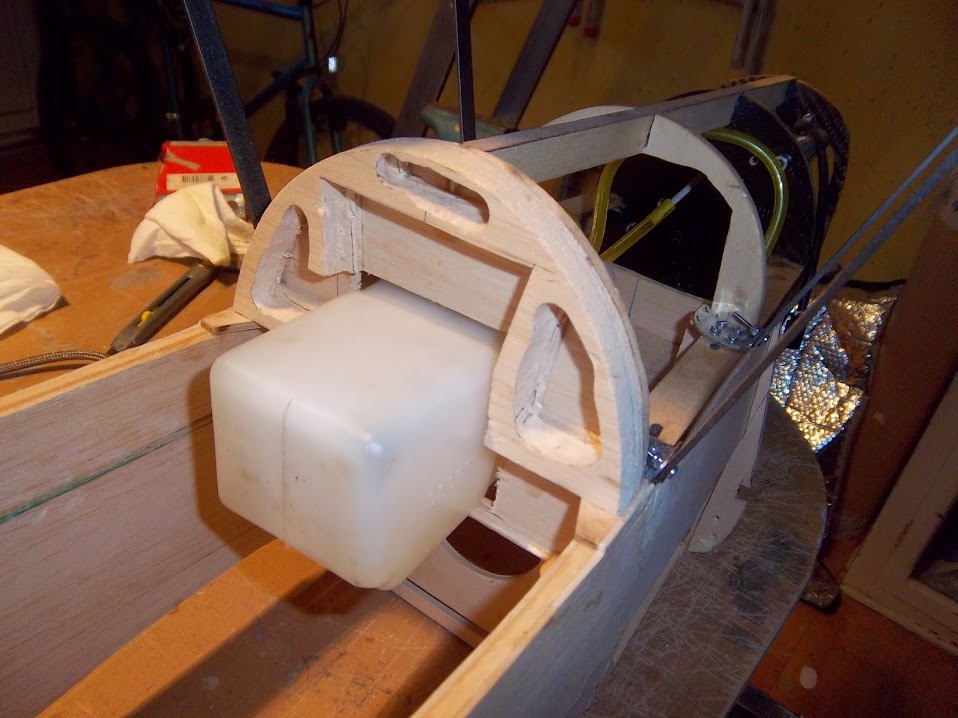

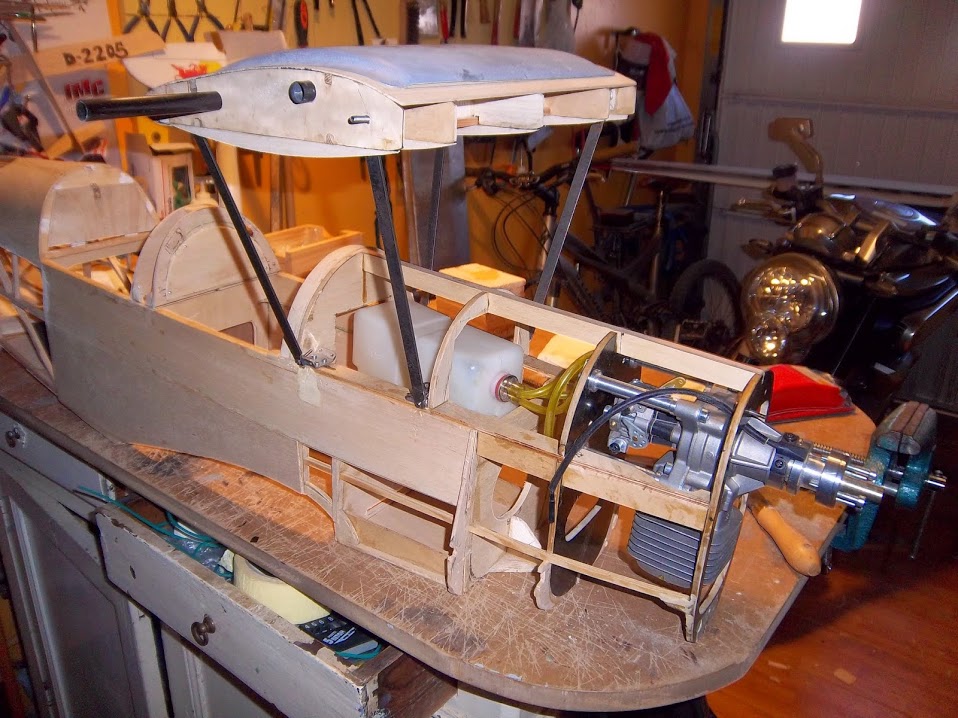

Réservoir sur la partie centrale de l'aile supérieure
Stampe_Robin_54

Stampe_Robin_55

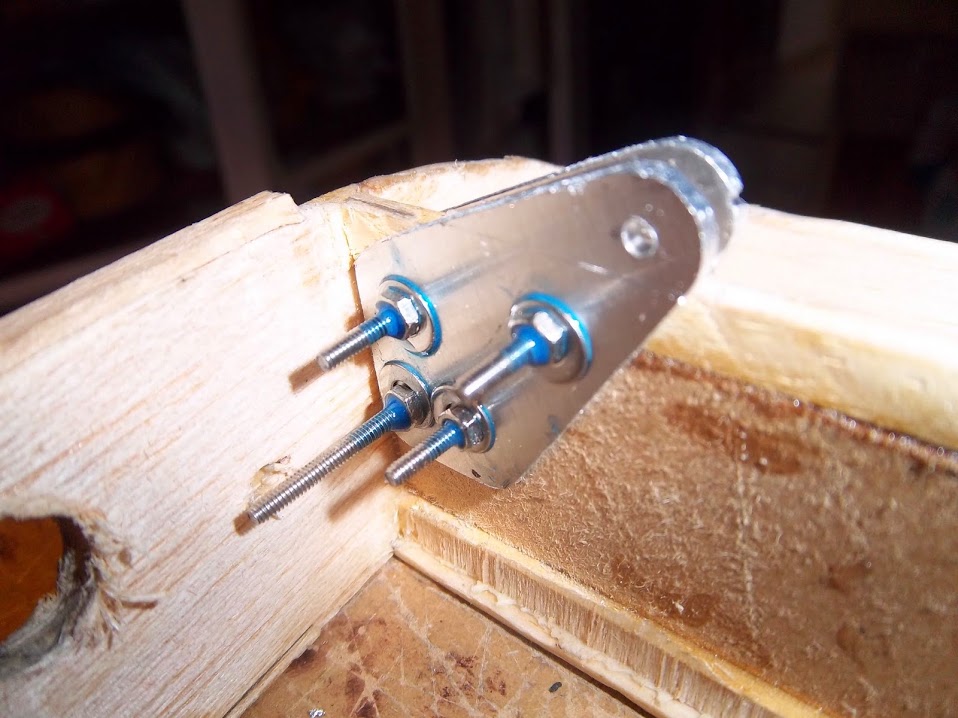

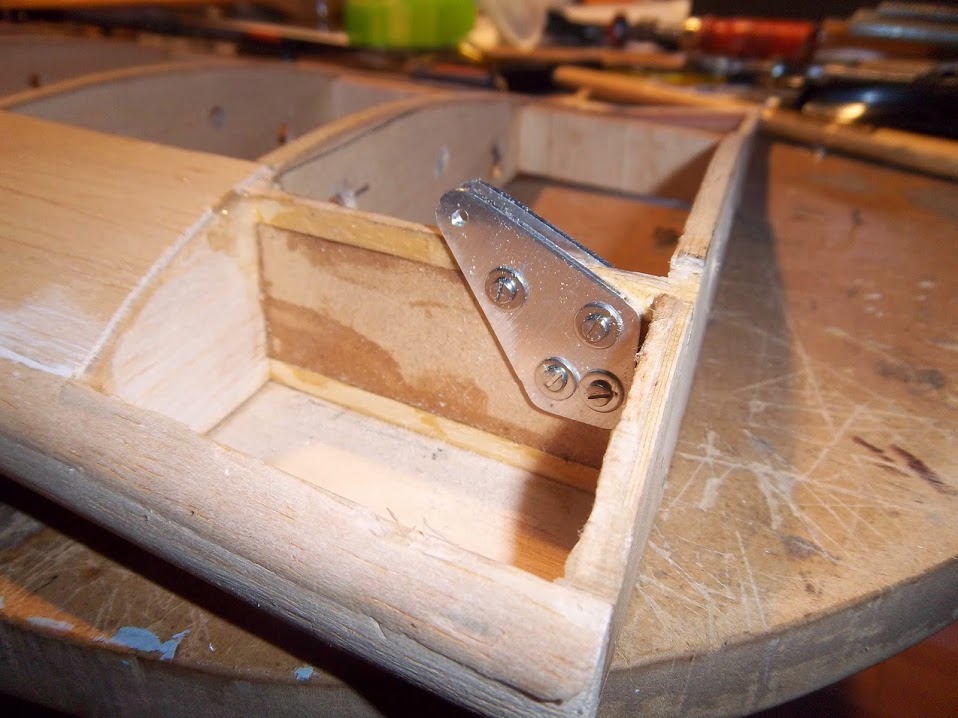

J'ai fabriqué les ferrures (dural 1,5mm) du hauban principal de l'aile. Elles sont sur les ailes inférieures :
Stampe_Robin_57
une goutte de frein filet :
Stampe_Robin_56

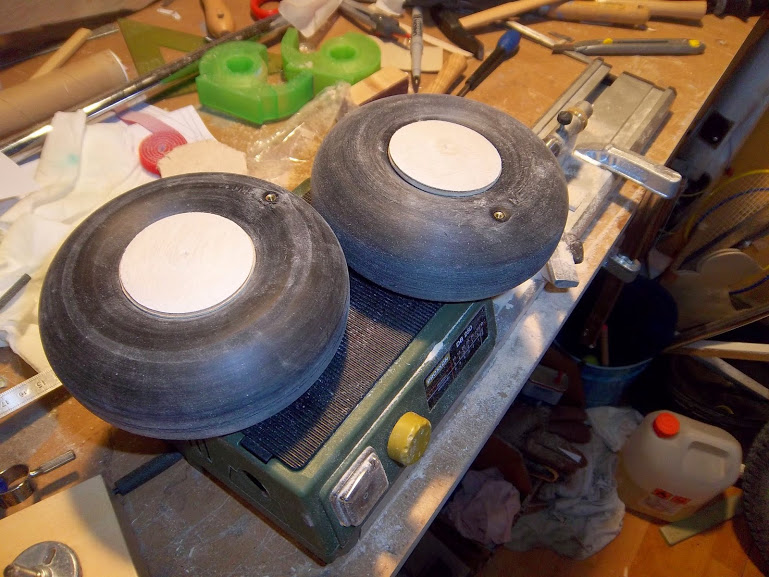

J'ai fait les "enjoliveurs" des roues.
Sur certains Stampes, ces derniers sont plats, mais sur d'autres, ils sont bombés et profilés. Pour le cas de mon Stampe sujet, ils sont bombés...

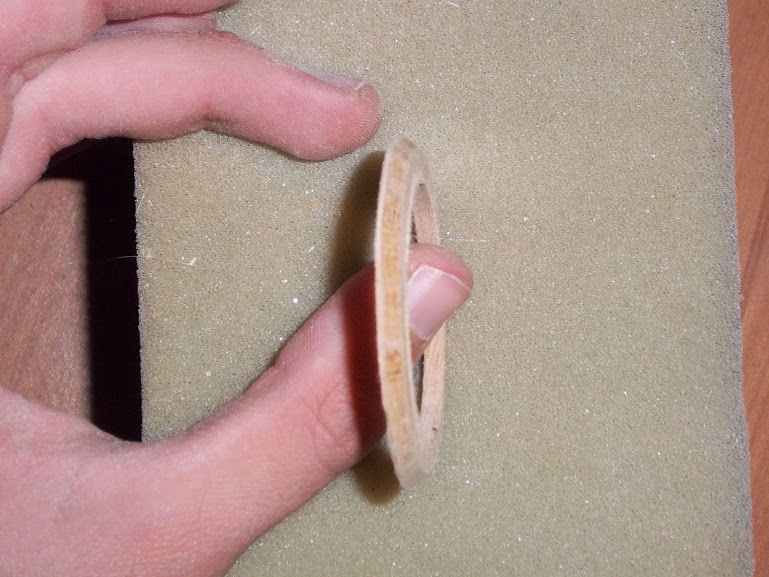

On commence par faire le support en CTP medium. Il est chanfreiné et sera collé à l'époxy directement sur le pneu.

Stampe_Robin_58

Stampe_Robin_58

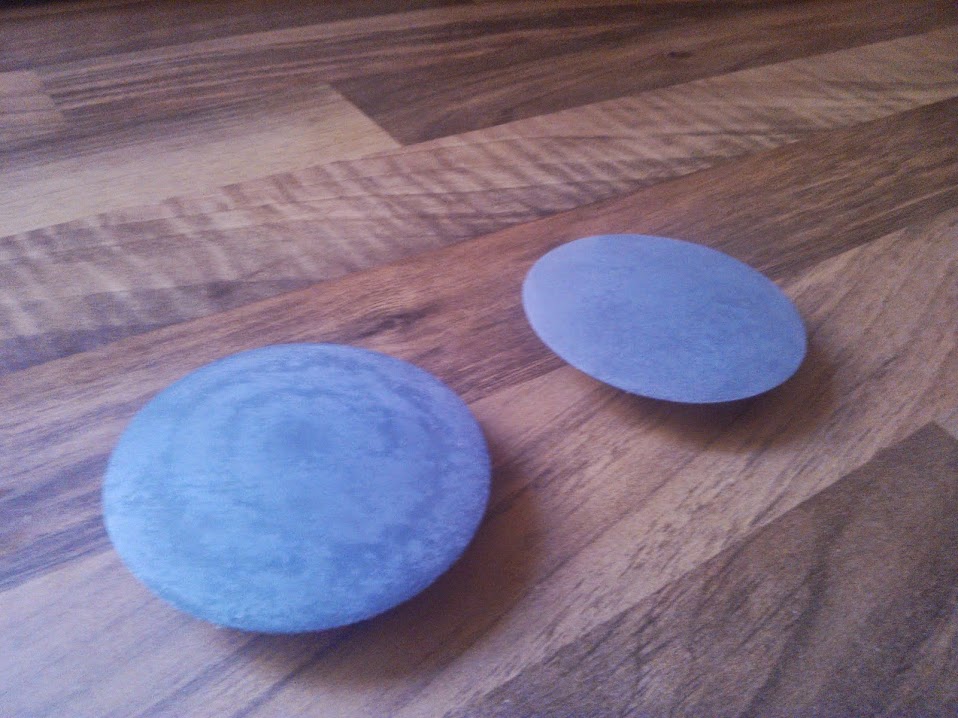

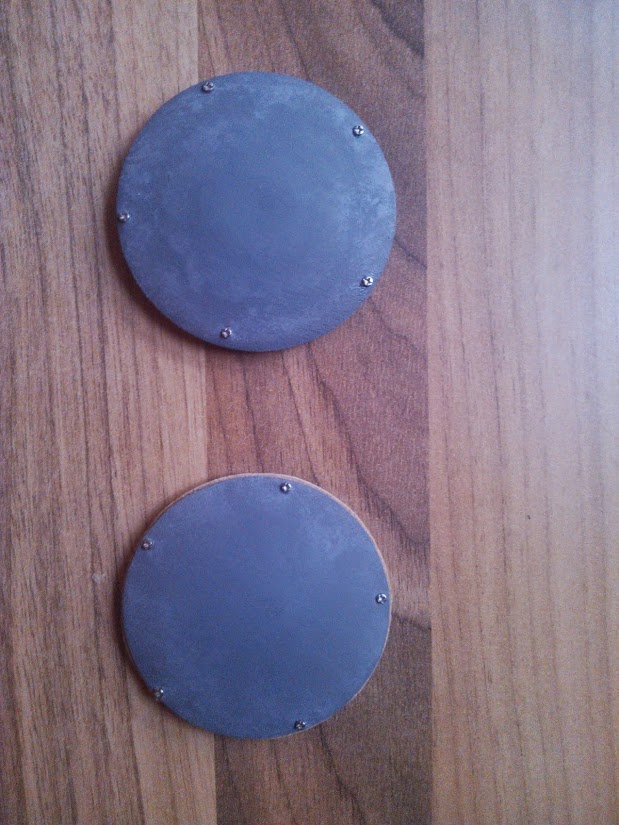

Ensuite j'ai tourné les fameux enjoliveurs bombés dans du balsa de 8mm. Mais la hauteur totale du bossage est de 4mm.

Ces enjoliveurs serons vissés à l'aide de 5 vis sur le support en CTP (ils doivent être démotables pour avoir accès à la bague d'arrêt de la roue)

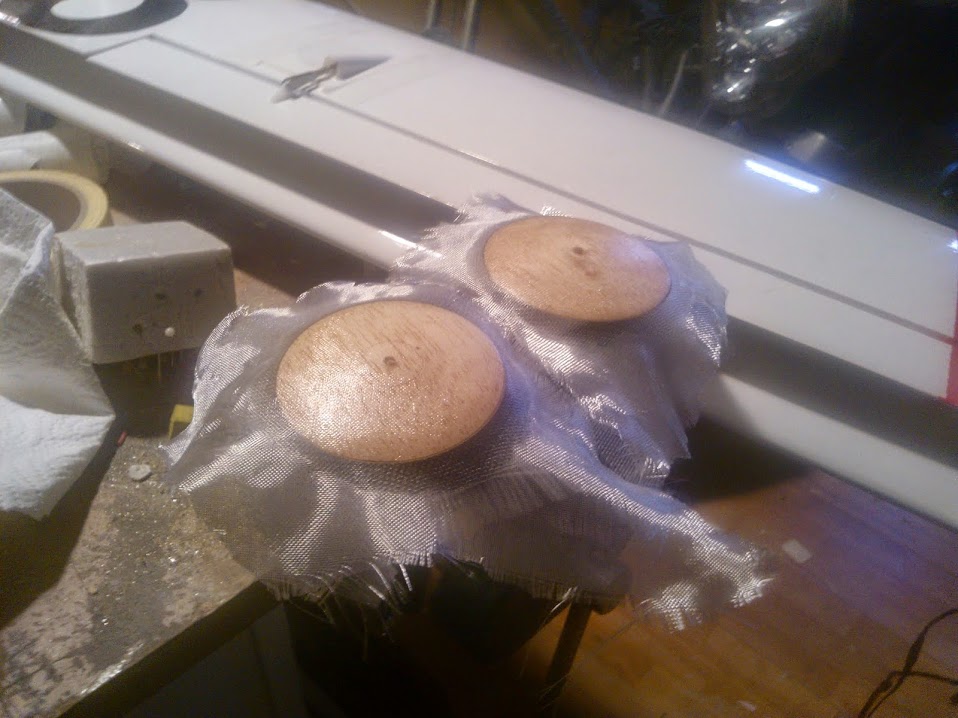

Je pense que je fibrerai ces enjoliveurs, puis couche d'apprêt, puis peinture...

Stampe_Robin_58

Stampe_Robin_58

Stampe_Robin_58

Stampe_Robin_58

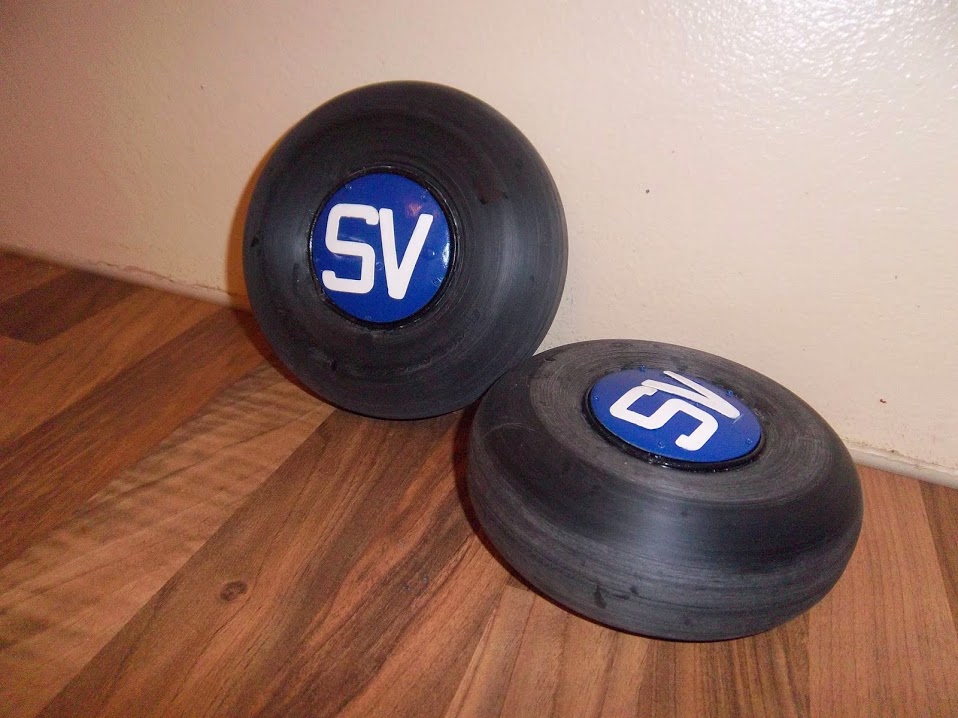

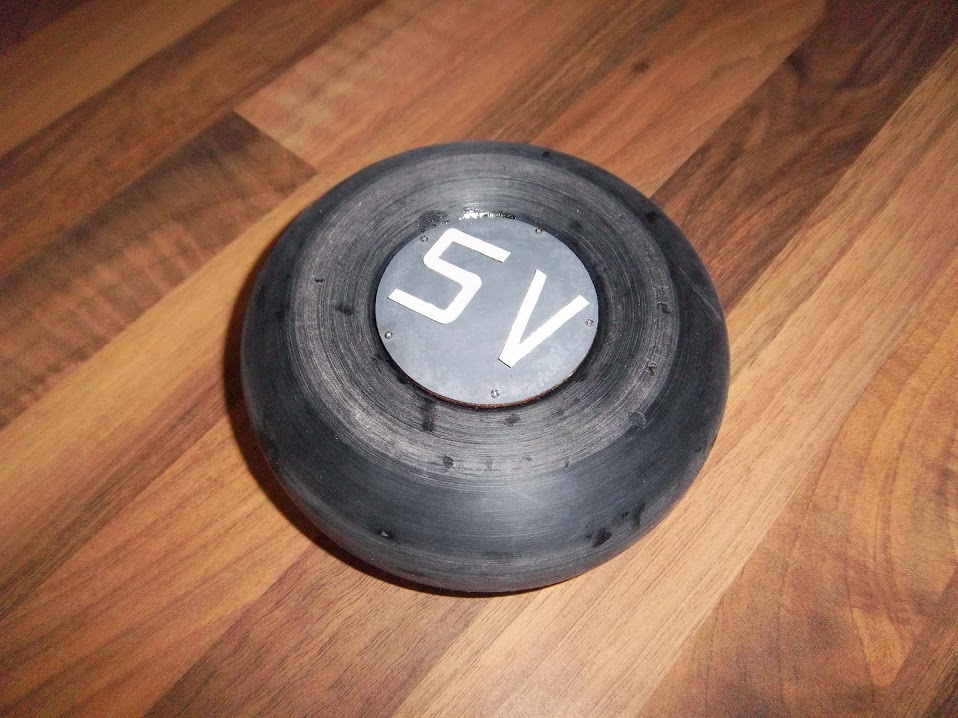

et pour finir je me suis fait plaisir en découpant dans de la tôle offset de 0,3mm, les lettres SV. Elles sont blanches "mat".
Stampe_Robin_58

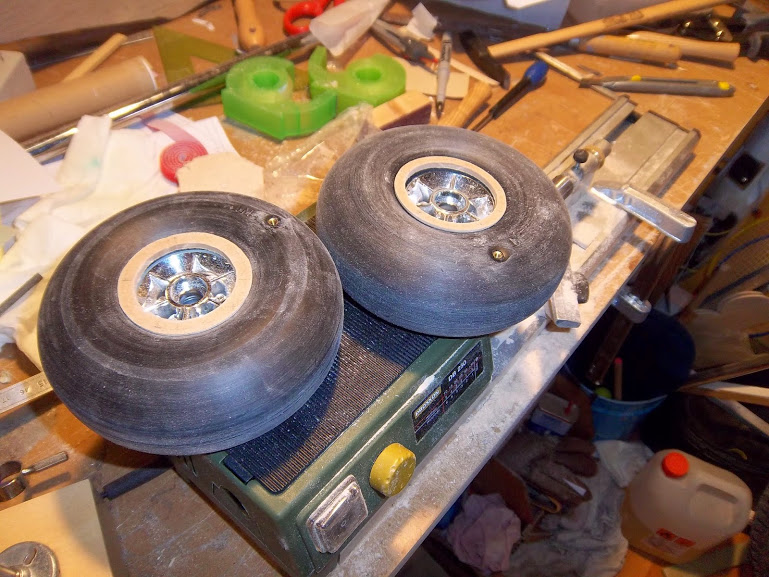

J'ai enfin totalement terminé les roues.
Stampe_Robin_58

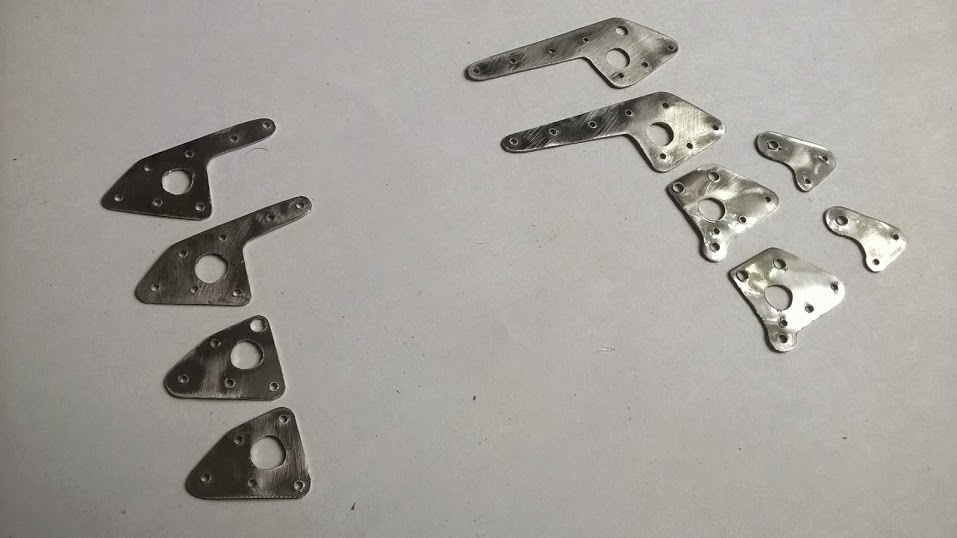

J'ai ensuite découpé toutes les ferrures (mains + limes diamantées + huile de coude!) qui composent la roulette de queue.
Elles sont en acier inox de 0.7mm
Stampe_Robin_58

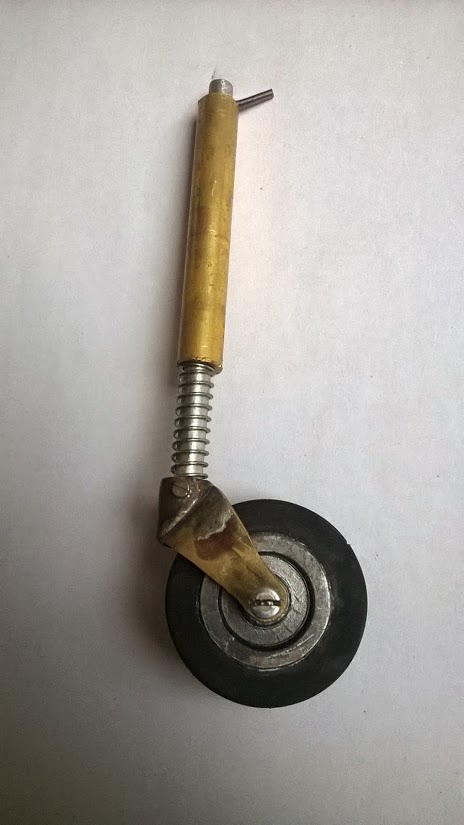

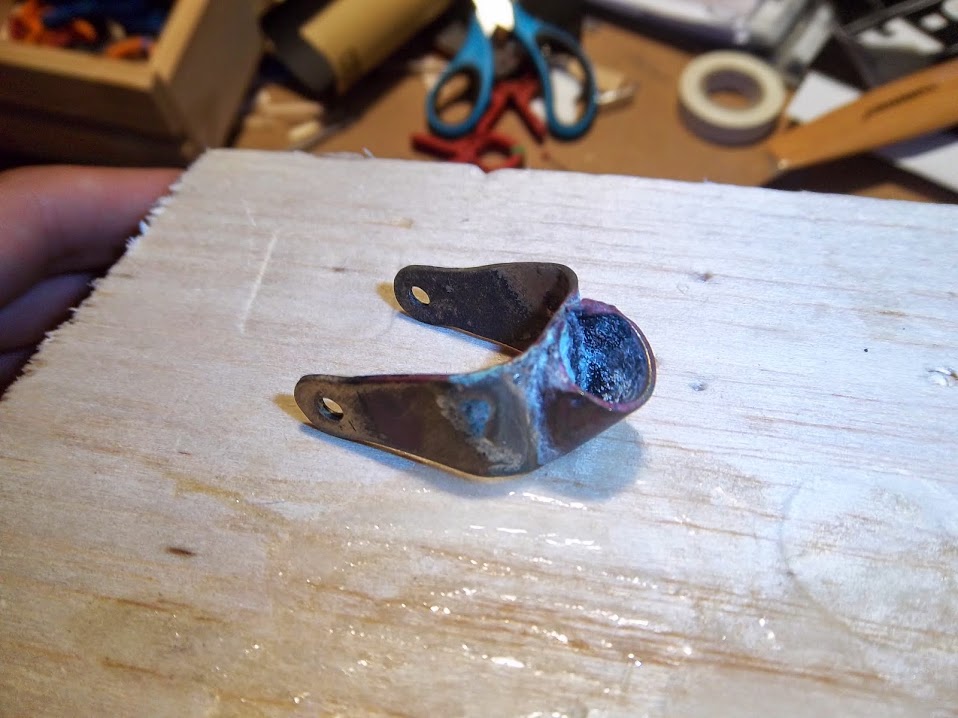

j'ai fait la première pièce que comporte le système de roulette de queue : la fourche
Elle est en laiton et brasée à l'argent (Merci Daniel pour le cours à distance ! )
Stampe_Robin_58

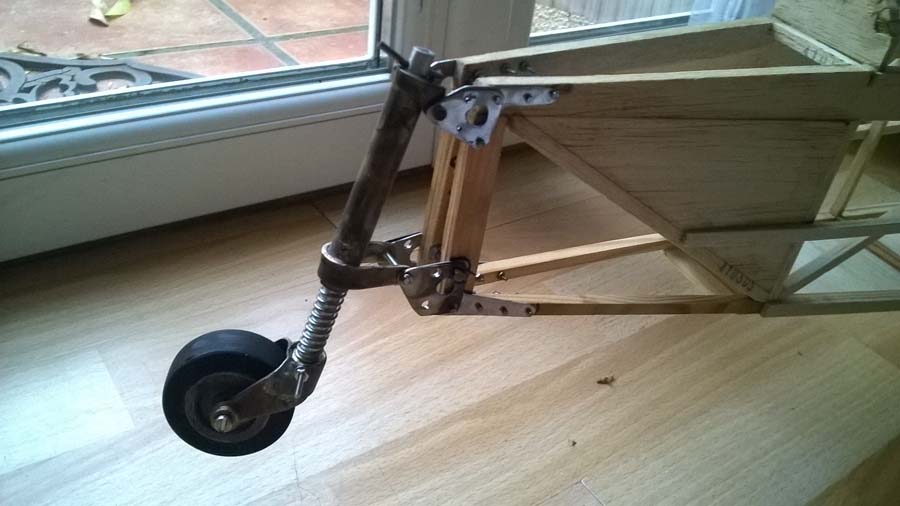

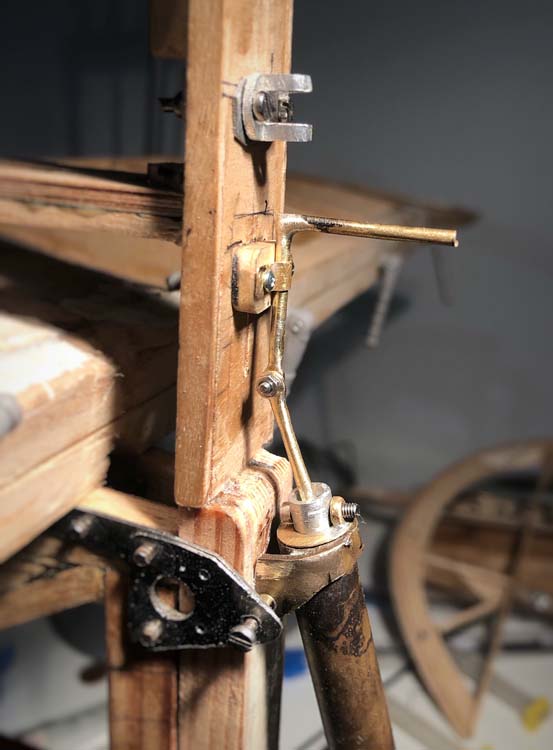

Et j'ai également trouvé le bon ressort pour la roulette de queue et ai fait un système de direction en haut.
Car la roulette du Stampe grandeur est "folle". Mais tout les modélistes savent qu'une roulette de queue "folle"
sur un modèle réduit est une galère! Donc la petite tige sera logée discrètement dans la partie mobile de la dérive.
Cette tige sert également de butée à l'amortissement.
Stampe_Robin_58

Stampe_Robin_73

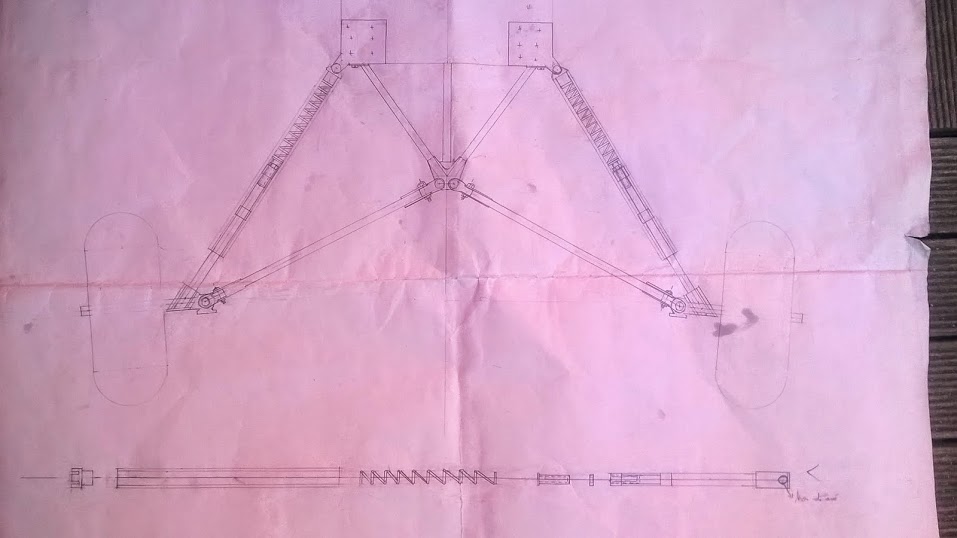

Train principal Stampe_Robin_58

Bon ! On change un peu de matériau. Passons à l'acier!
J'ai donc acheté, pour le train, les tubes aciers chez LM et je les ai polis.

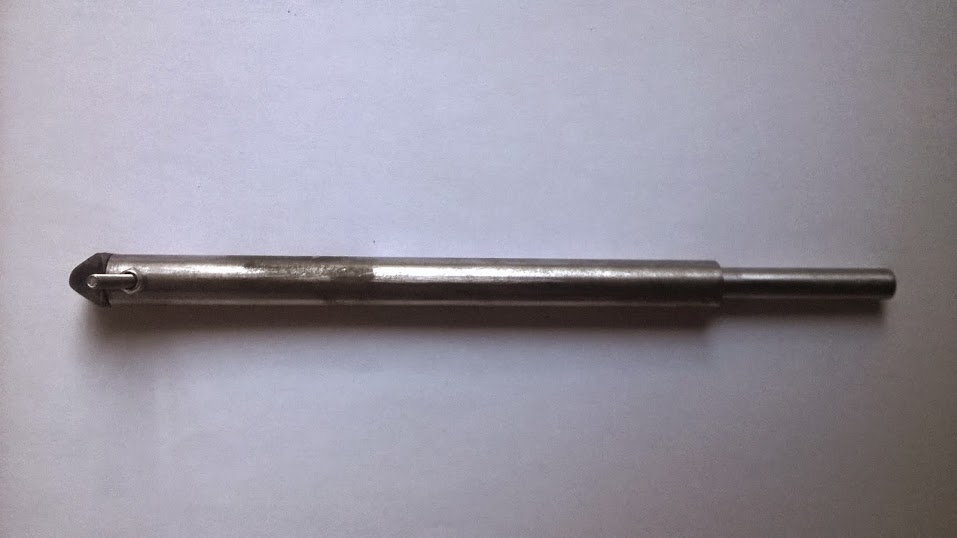

Voici une des deux jambes principales (l'autre est en construction).
La pièce de force en haut a été tournée puis fraisée. Mais je dois fraiser encore pas mal dessus.
Donc vous aurez des photos de cette dernière plus tard quand elle sera terminée

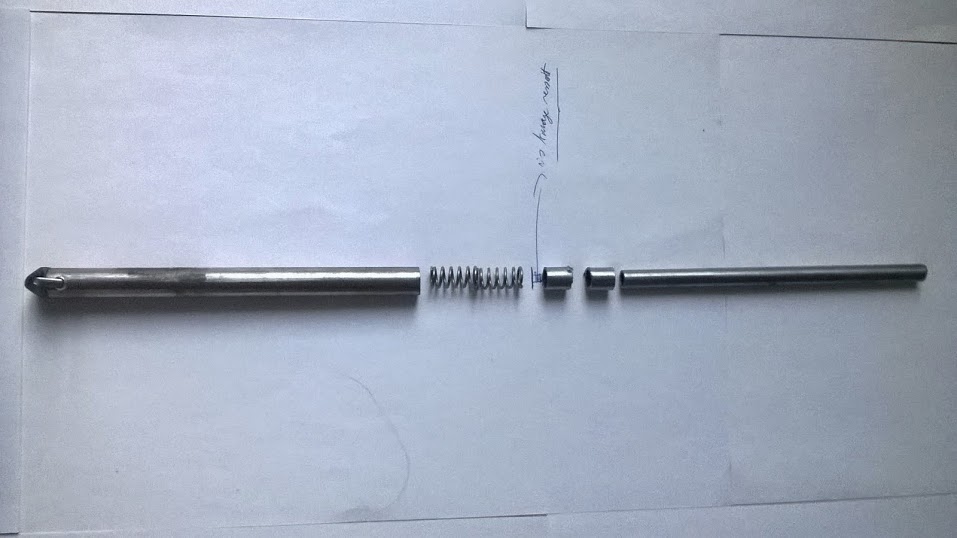

Voici le tube tout démonté puis monté :
Stampe_Robin_58

Stampe_Robin_58

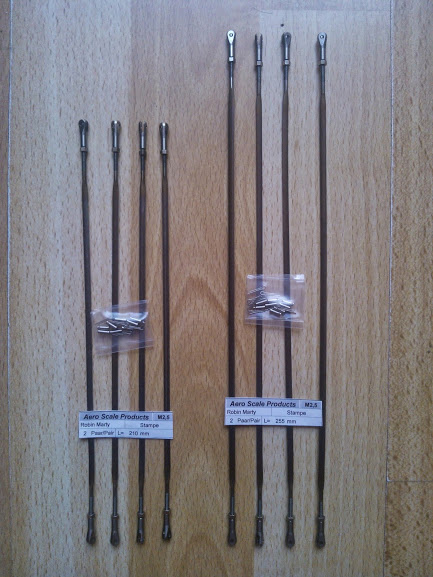

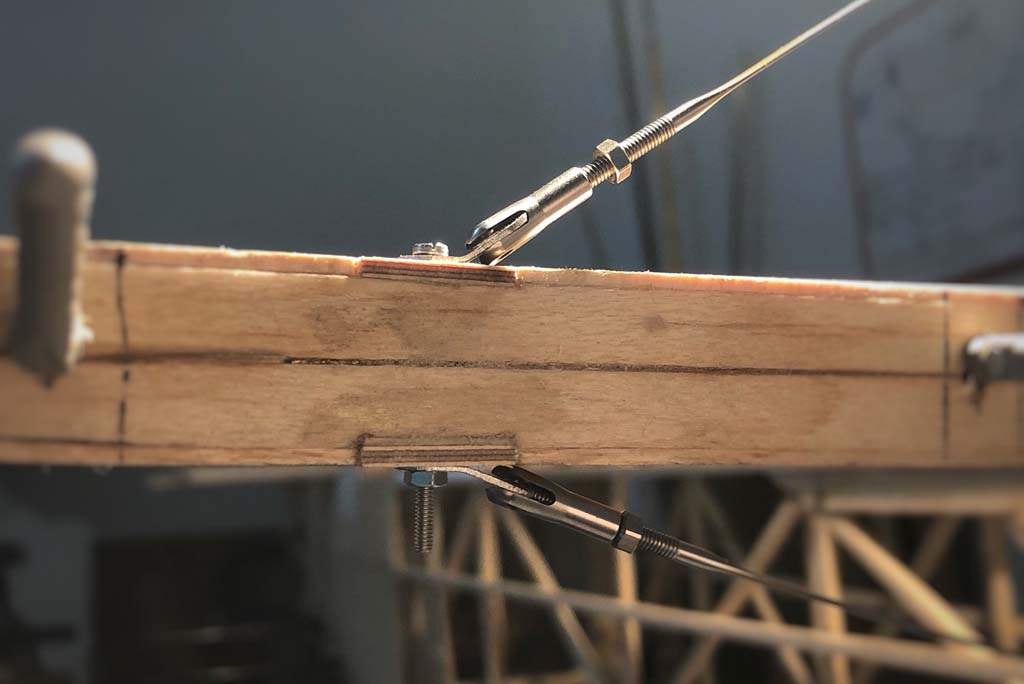

J'ai également enfin reçu mes haubans ! J'ai commandé ces 8 haubans
(les 8 qui composeront la cabane) en Suisse. Merci à Daniel de m'avoir indiqué ce super fabriquant !

http://www.flying-wires.ch/flying-wires/index.html

Stampe_Robin_58

On peut trouver des chapes en France sur :
http://www.maquettes-concept.com/la-boutique/Catalogue/43/accastillages/chapes

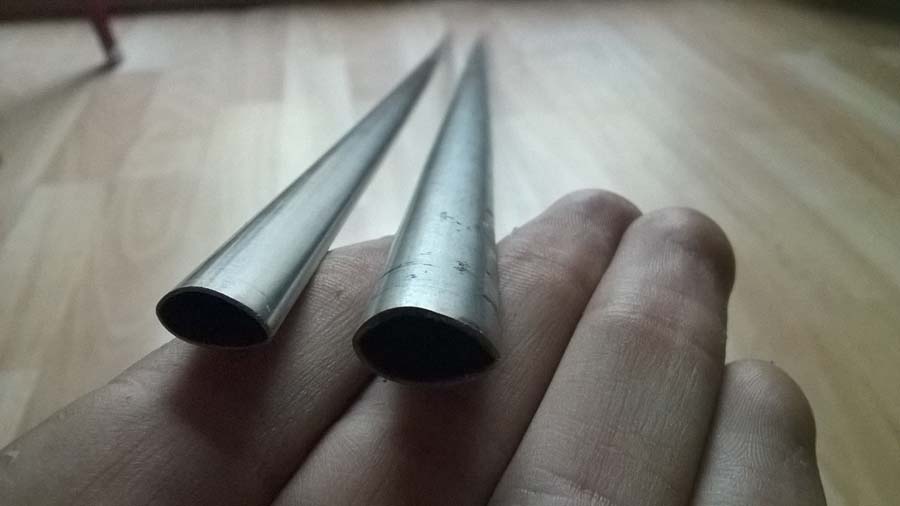

Train principal. Tubes de chez Toni Clark
Stampe_Robin_74

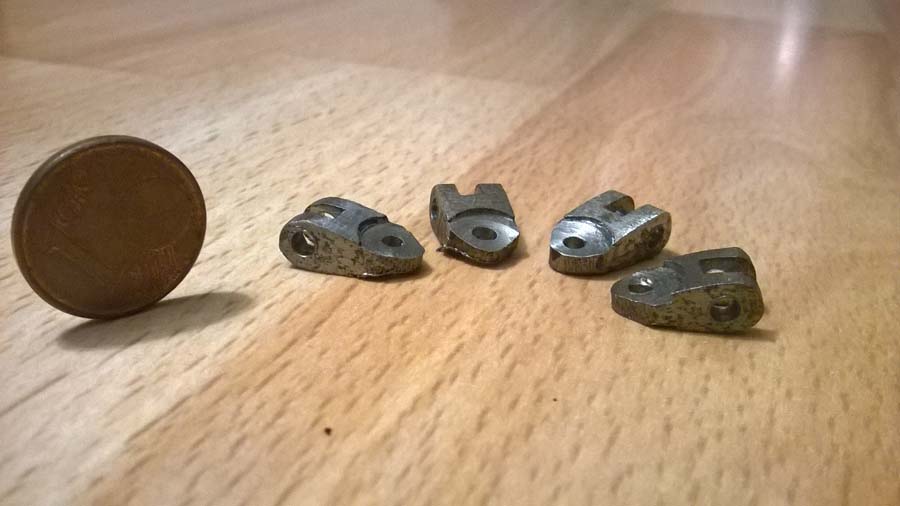

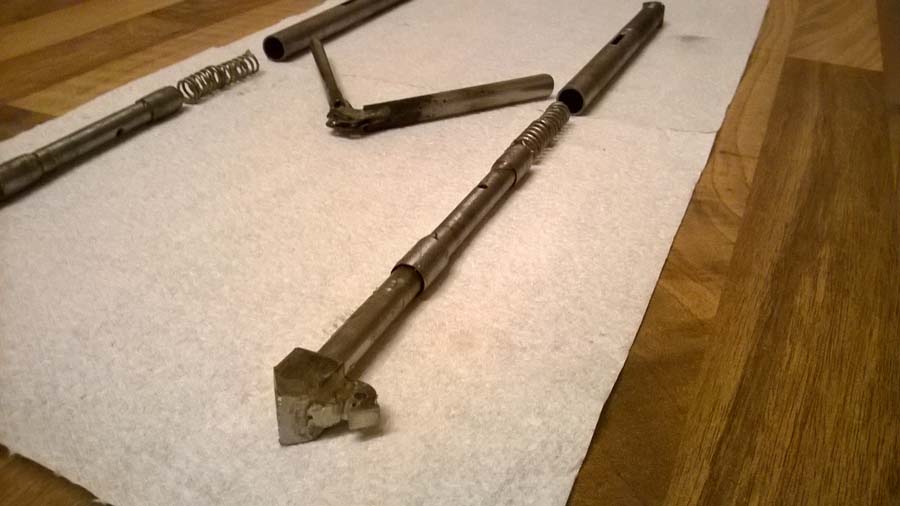

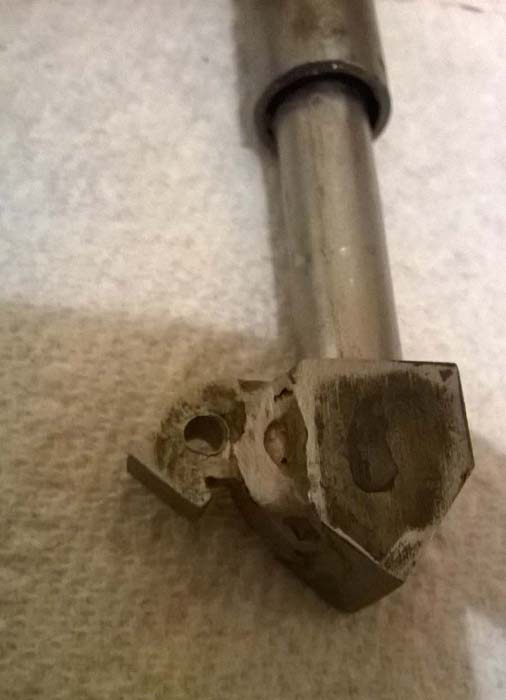

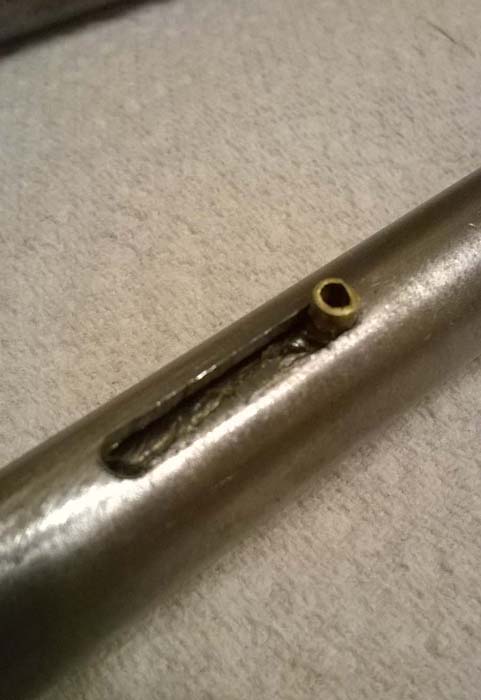

Pièces tournées et fraisées
Stampe_Robin_75

Stampe_Robin_76

Stampe_Robin_77

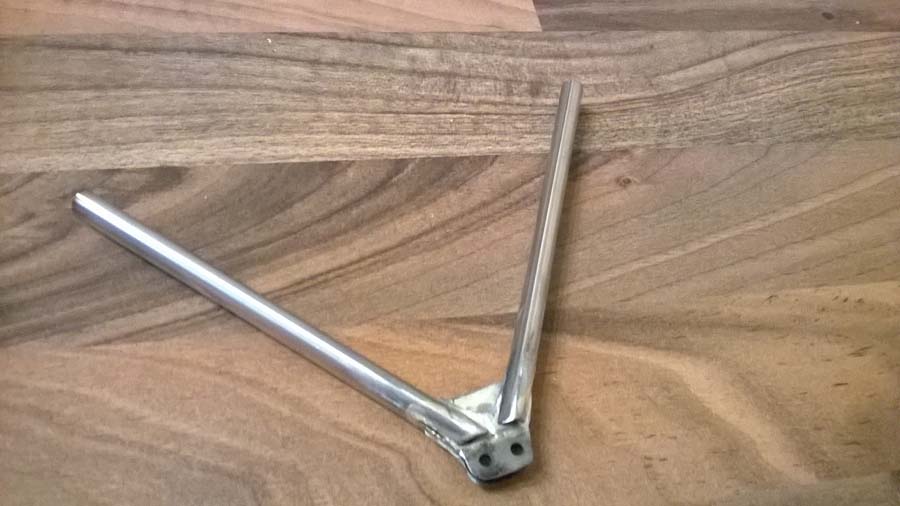

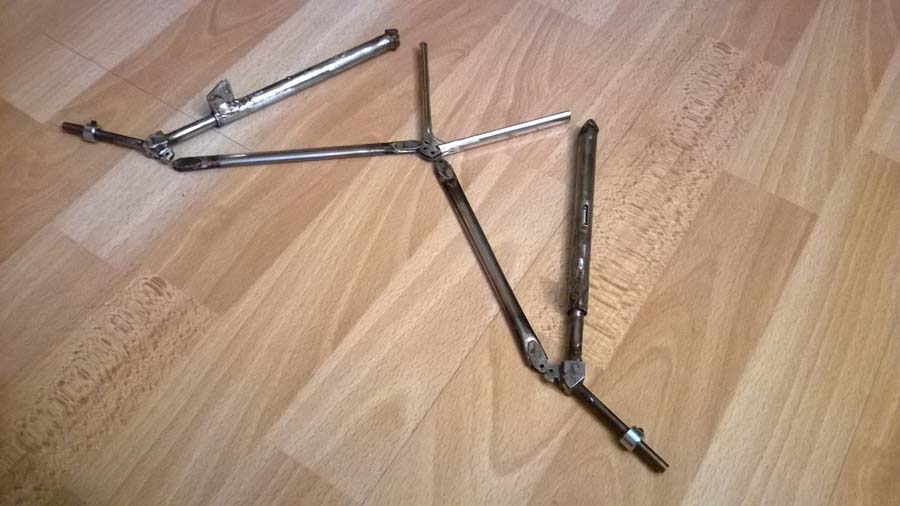

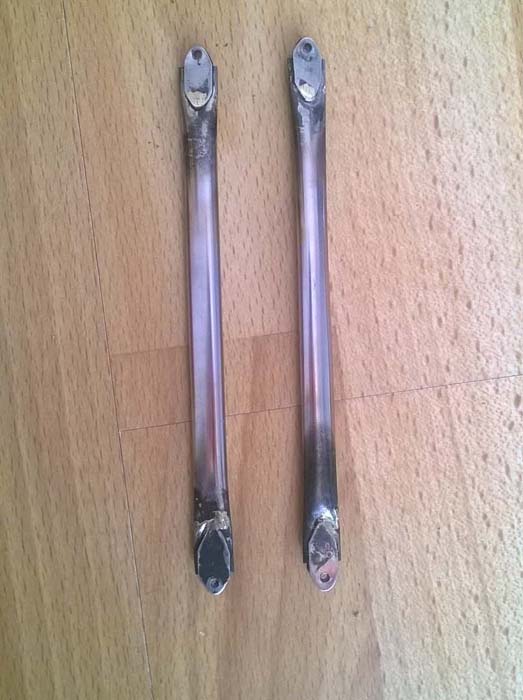

Jambes de force
Stampe_Robin_78

Stampe_Robin_80

Stampe_Robin_79

Stampe_Robin_81

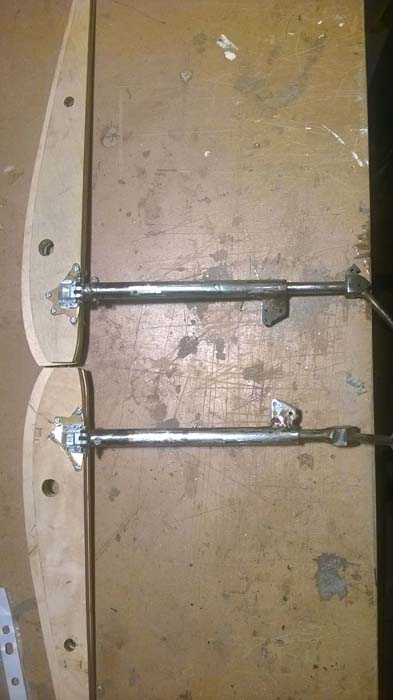

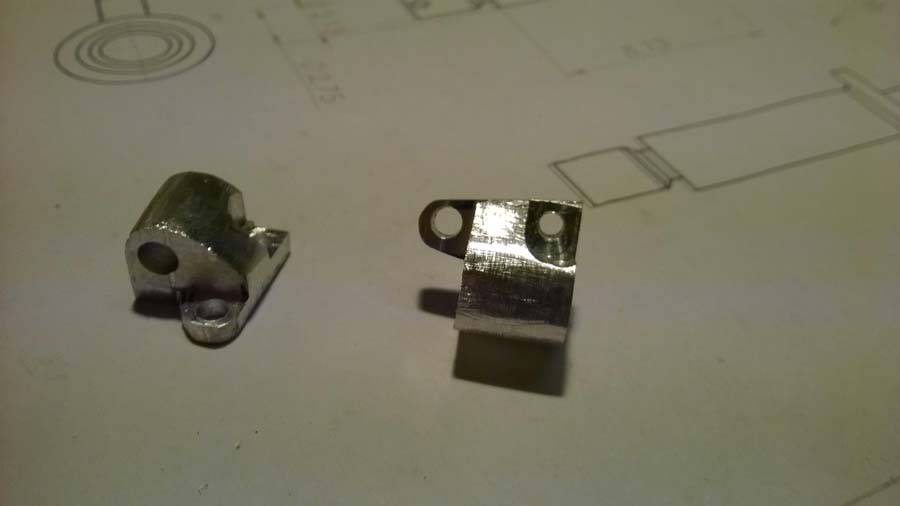

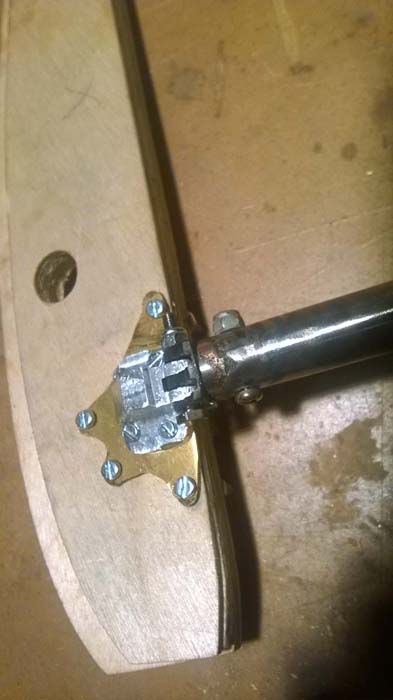

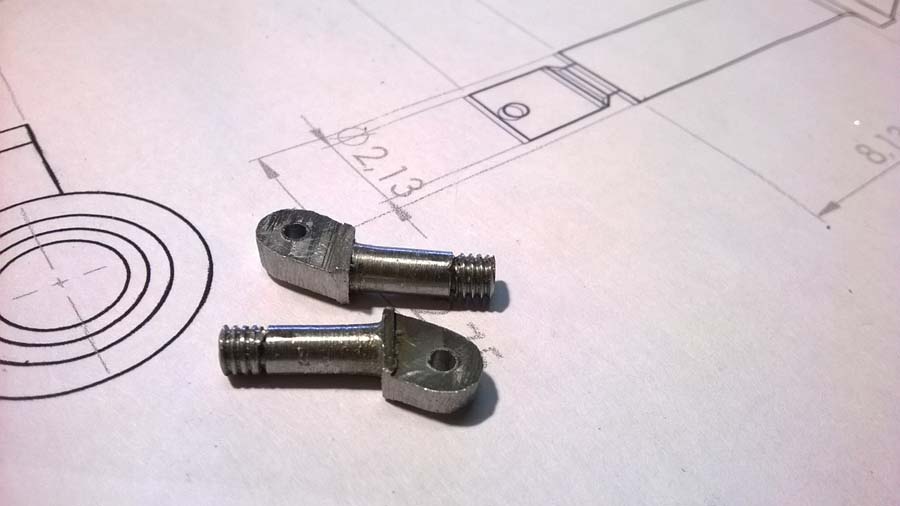

Supports avant des jambes de force du train, fraisés
Stampe_Robin_95

Stampe_Robin_92

Stampe_Robin_90

Stampe_Robin_91

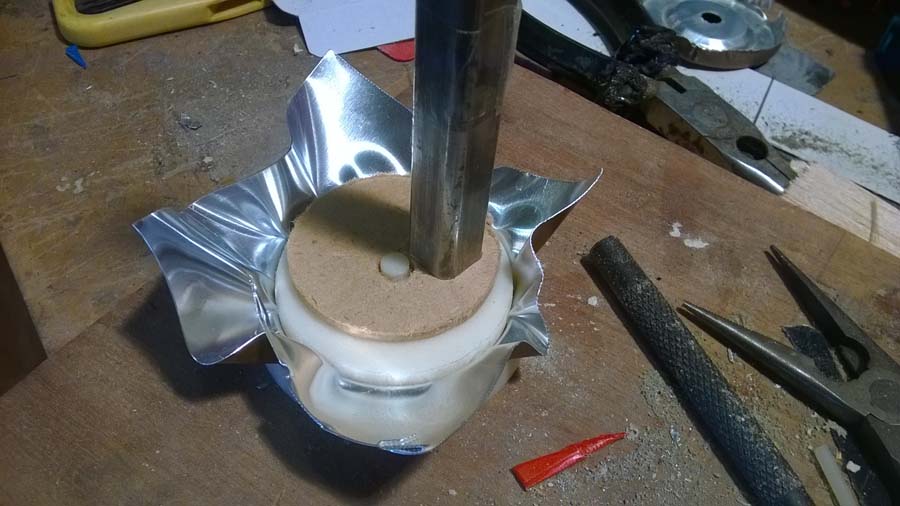

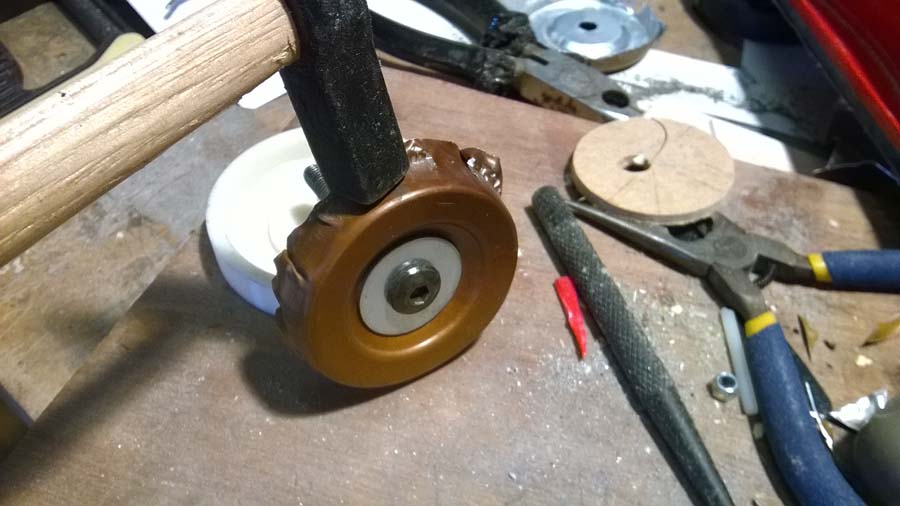

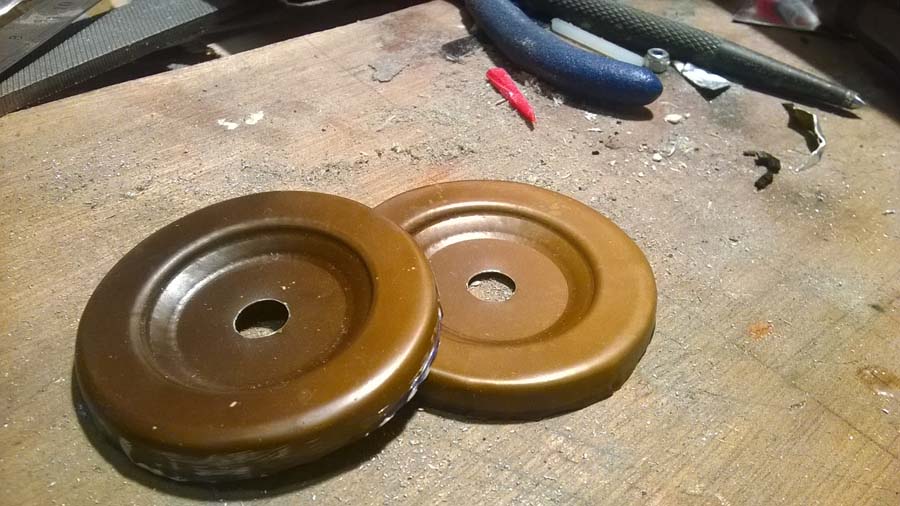

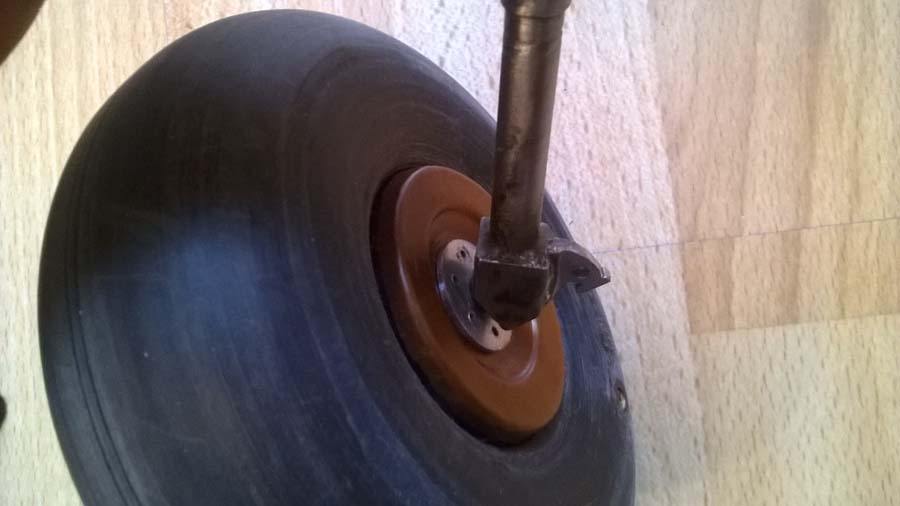

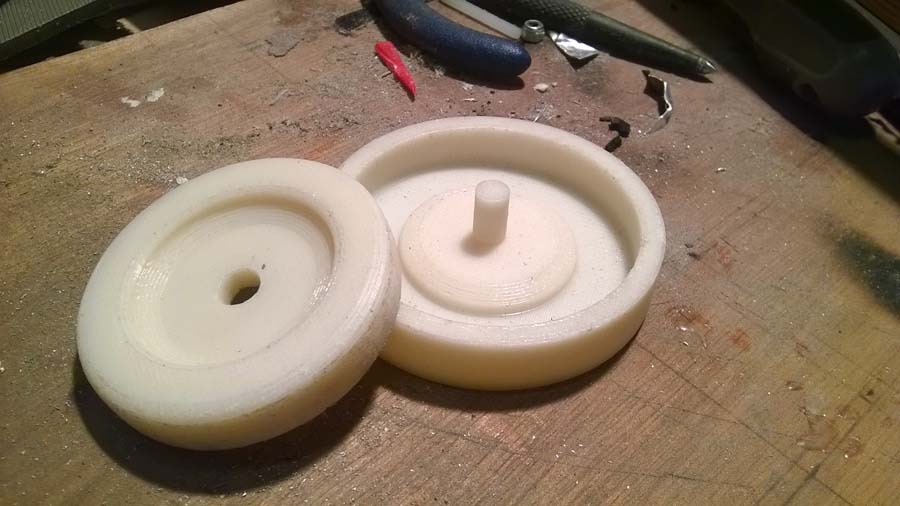

moules de la flasque intèrieure des roues
Stampe_Robin_86

Stampe_Robin_84

Stampe_Robin_85

Stampe_Robin_87

Stampe_Robin_88

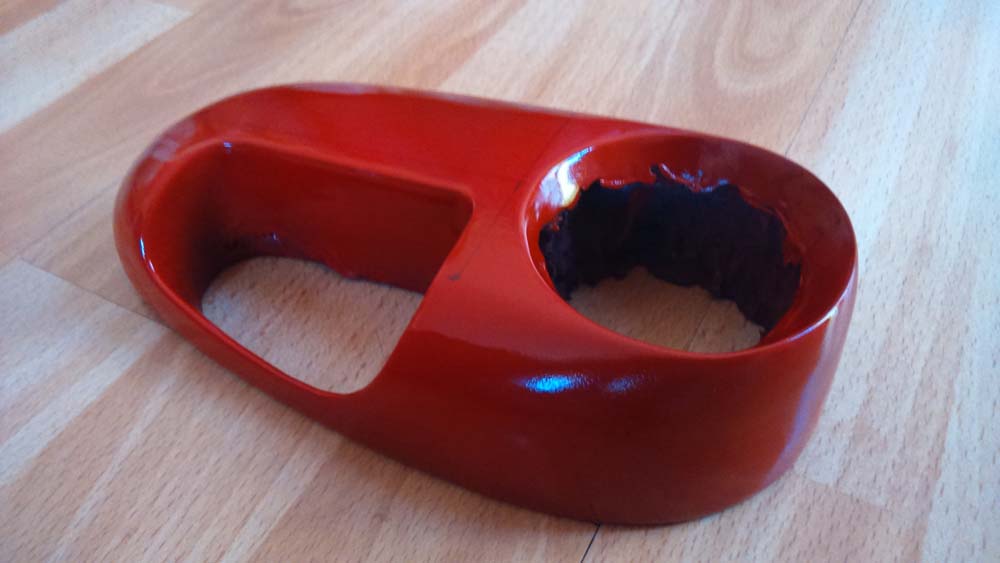

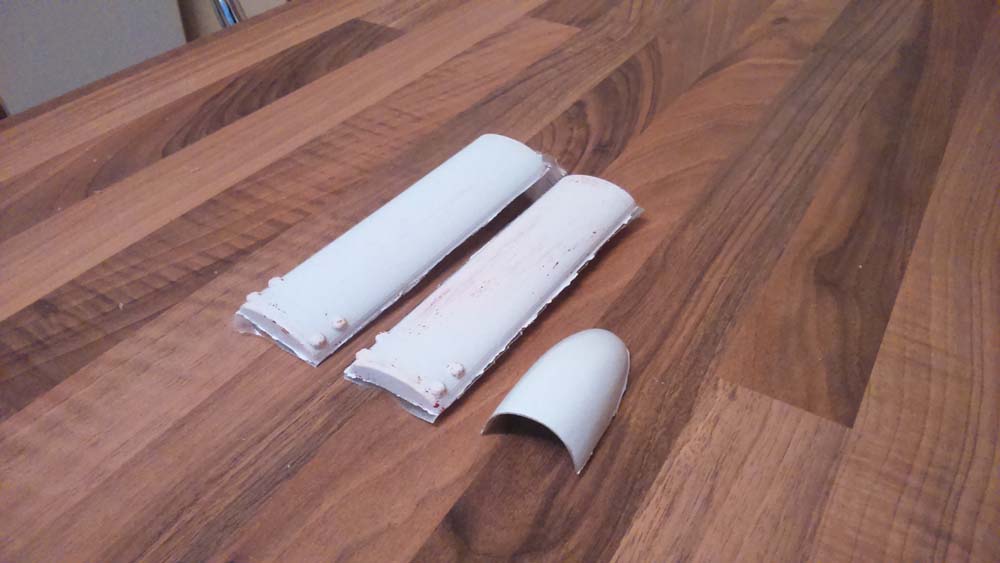

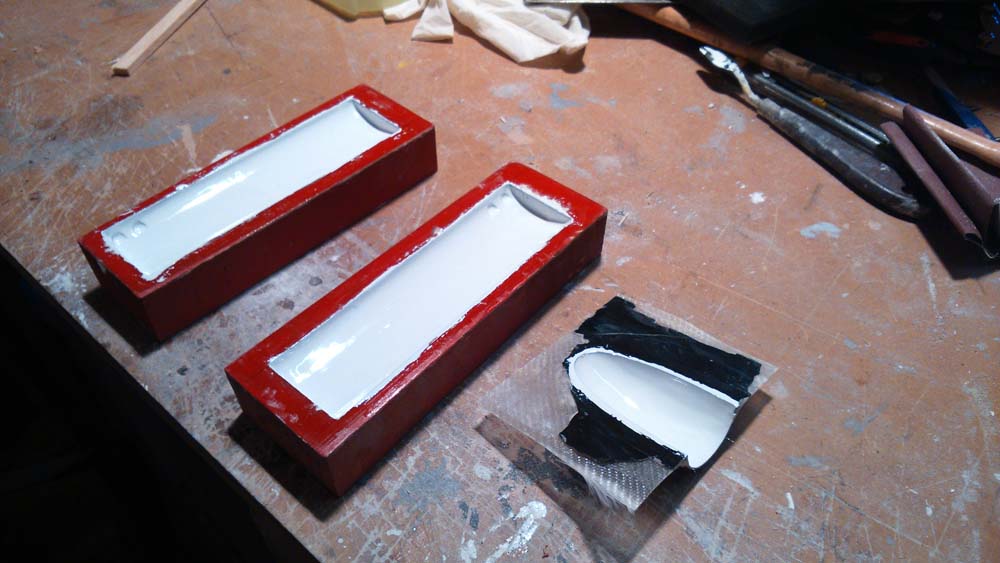

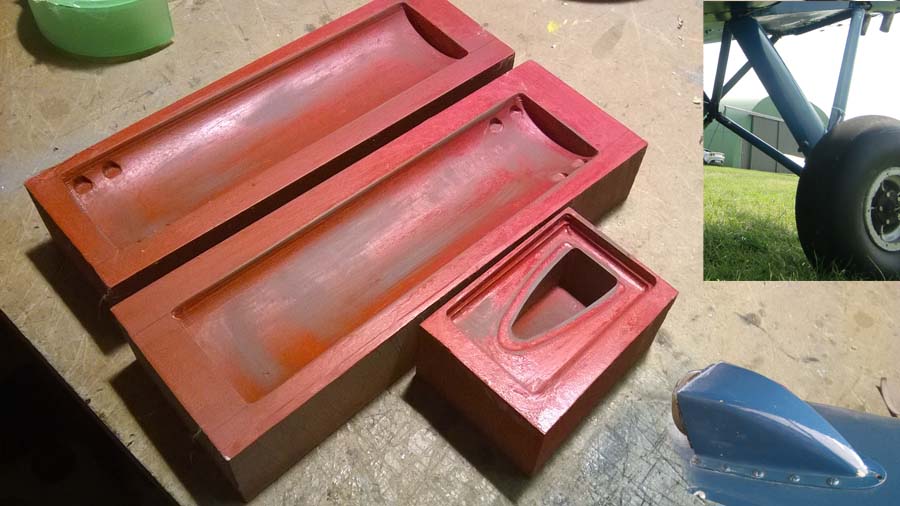

Moules des caches flancs de jambe principale du train
et moule des cadrans extérieurs, réalisés en prolab65 et fraisés à la CNC

Stampe_Robin_93

Stampe_Robin_098

Stampe_Robin_100

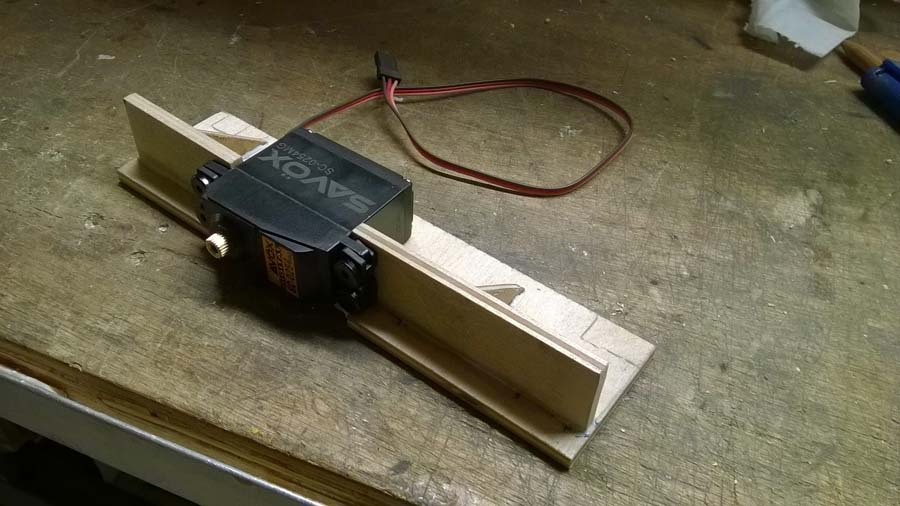

Support du servo de direction
Stampe_Robin_94

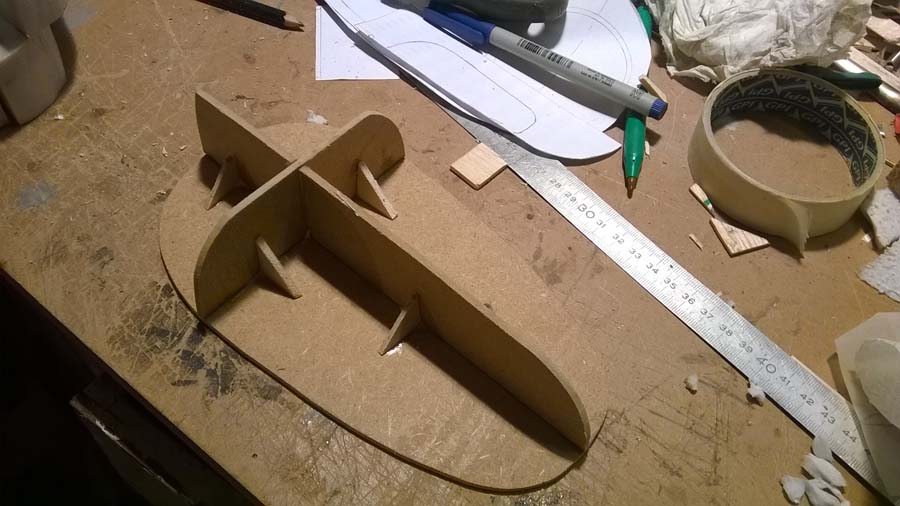

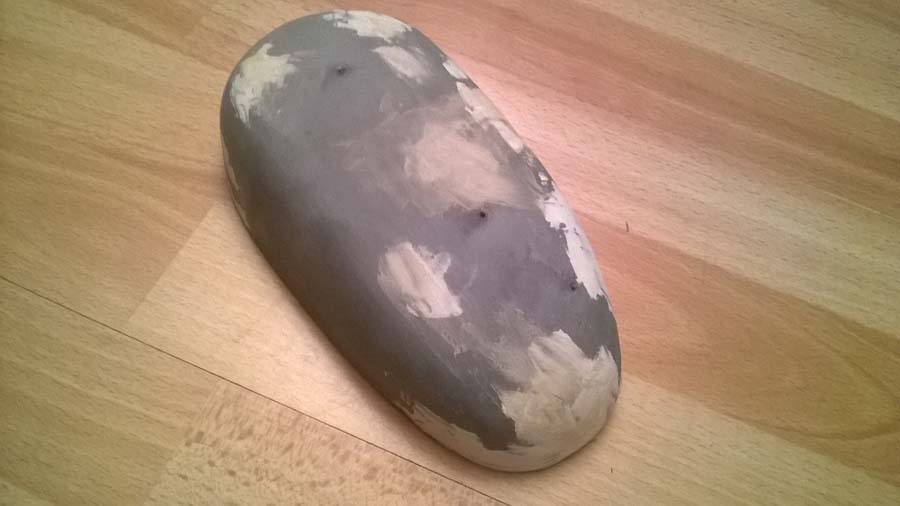

Préparation du moule du capot avant
Stampe_Robin_83

Stampe_Robin_89

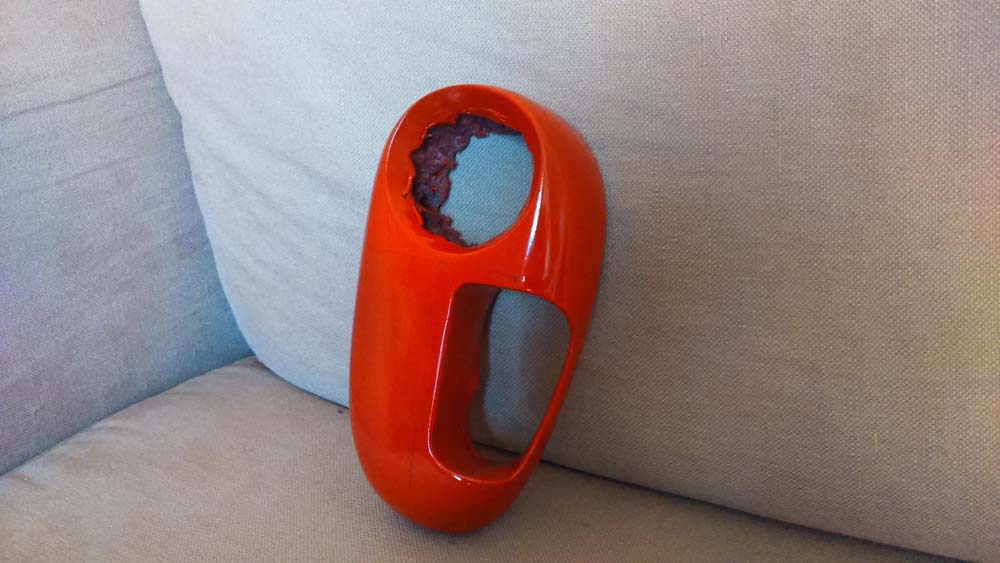

Stampe_Robin_101

Stampe_Robin_102

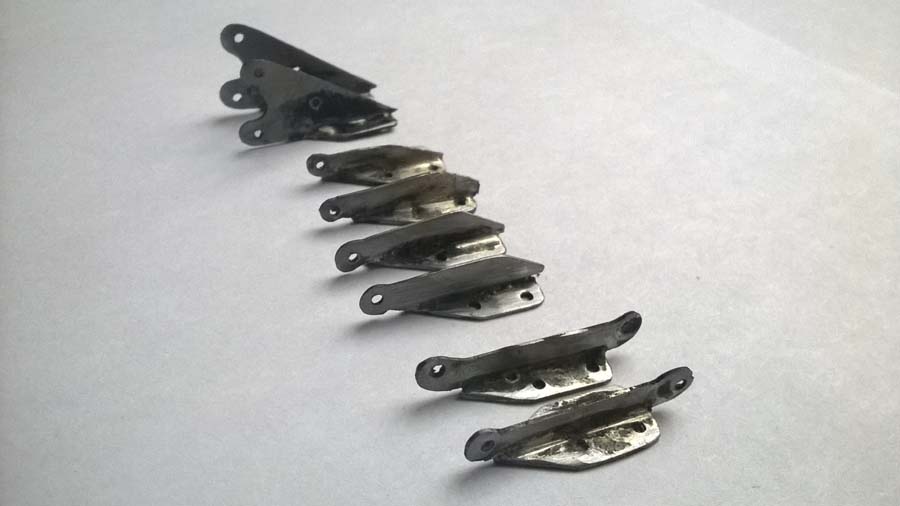

Guignols d'ailerons en tôle d'acier brasé
Stampe_Robin_82

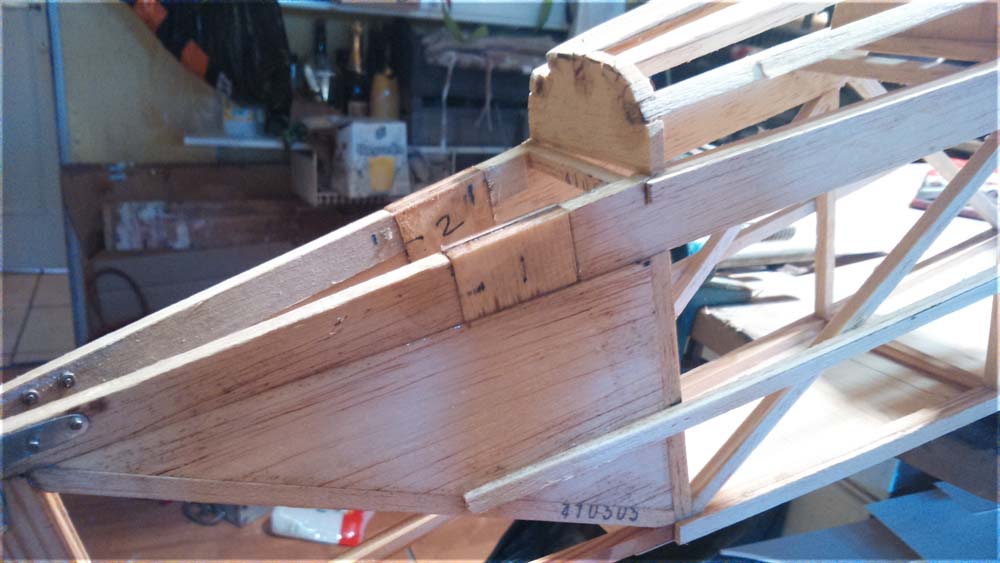

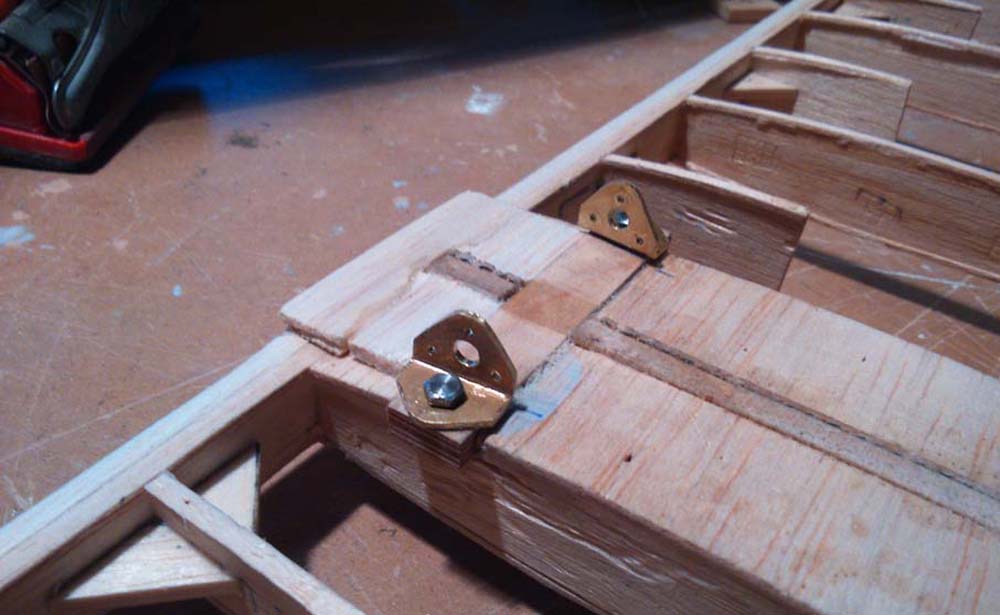

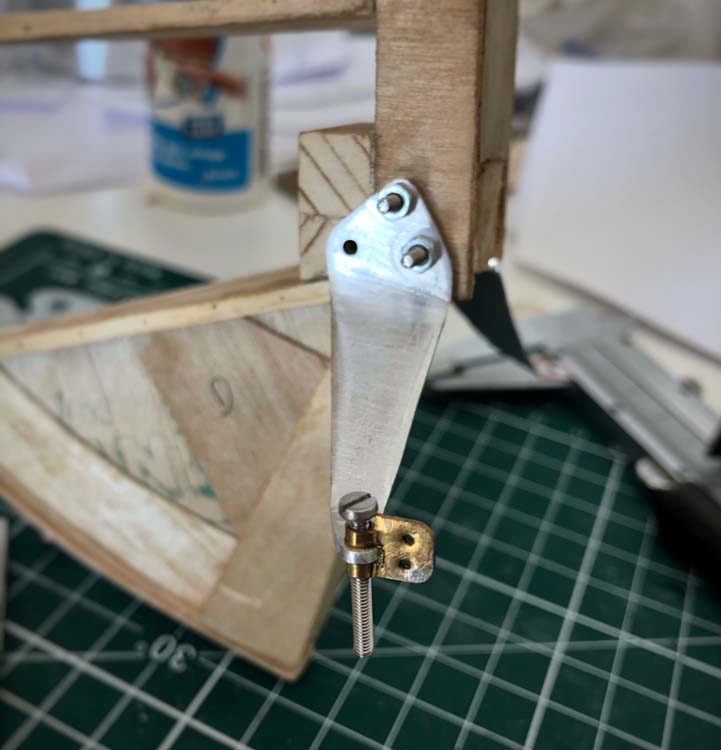

Support avant du Stab sur le fuselage

Stampe_Robin_96

Stampe_Robin_97

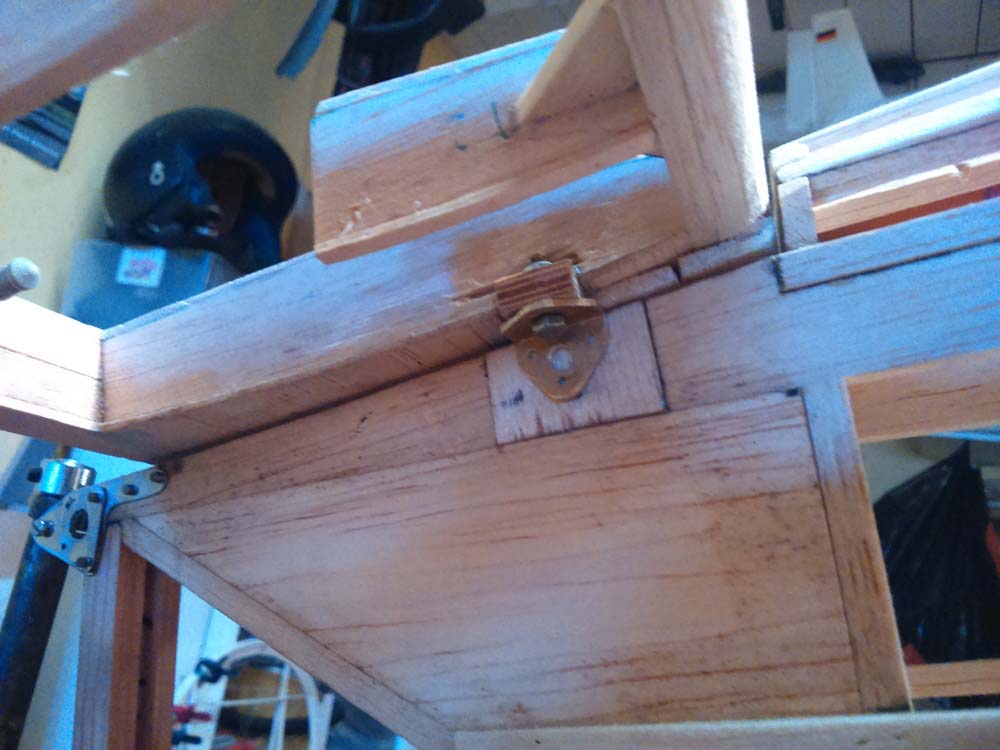

Stampe_Robin_104

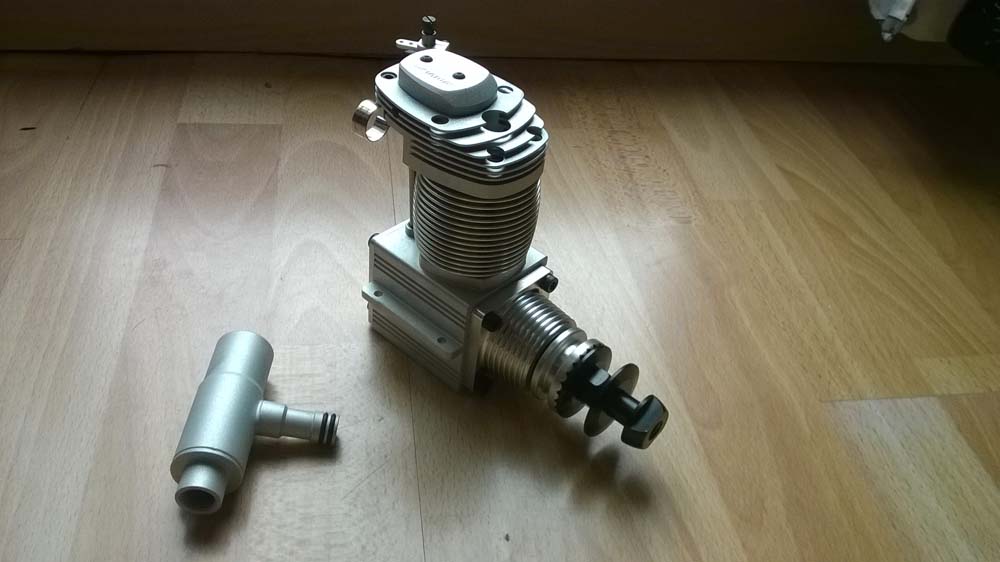

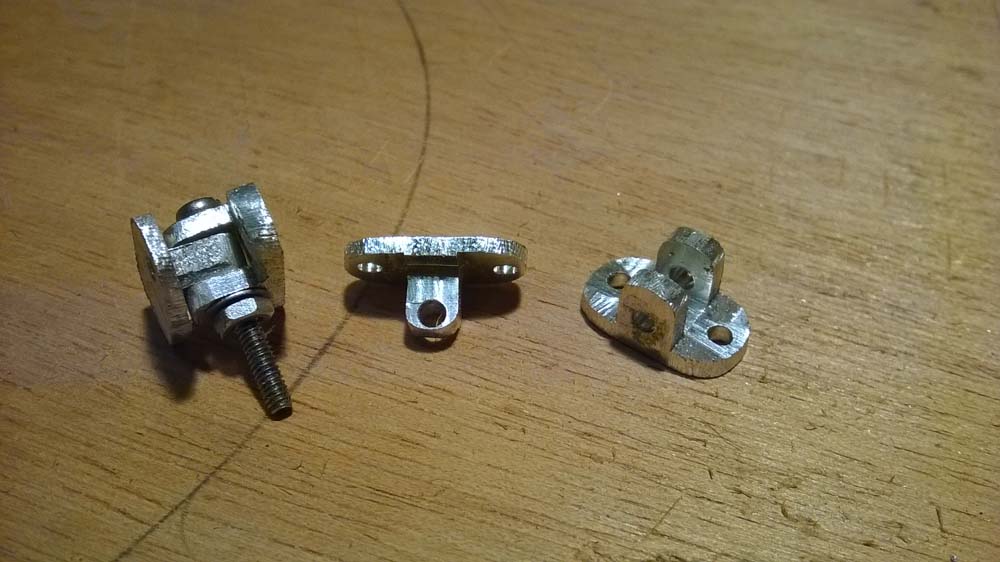

Le Moteur : Laser 180.   4 temps Méthanol !

Stampe_Robin_106

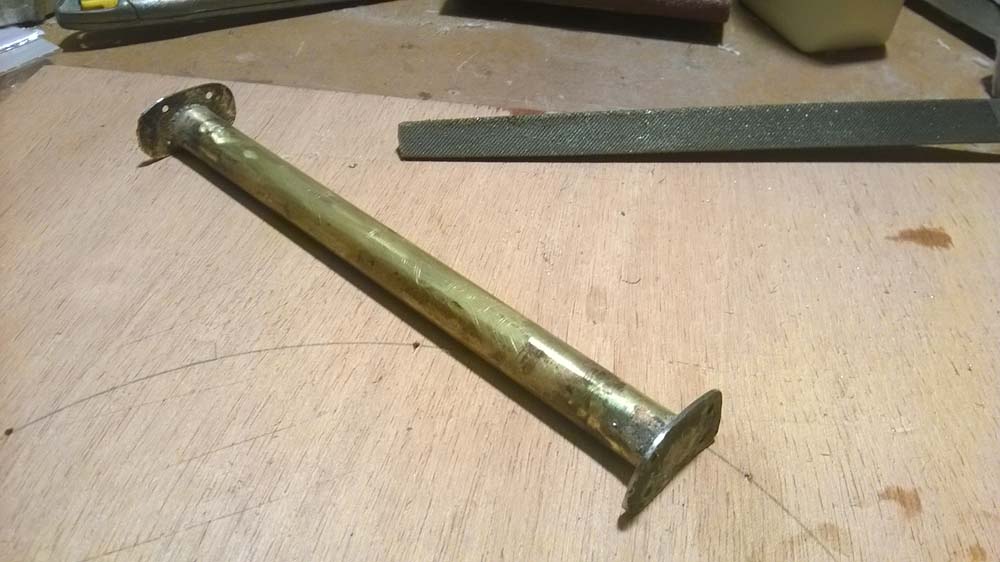

Stampe_Robin_107

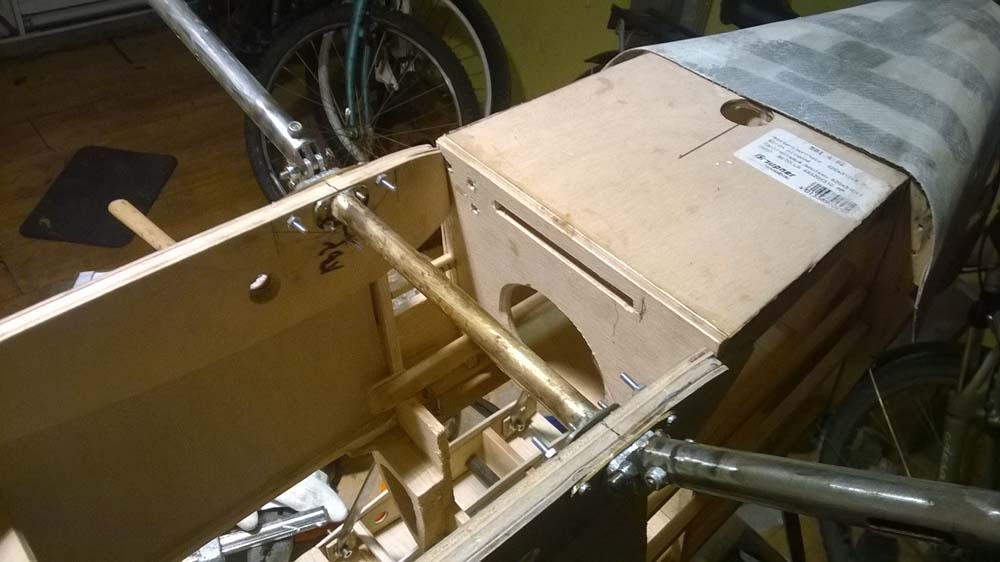

Stampe_Robin_108

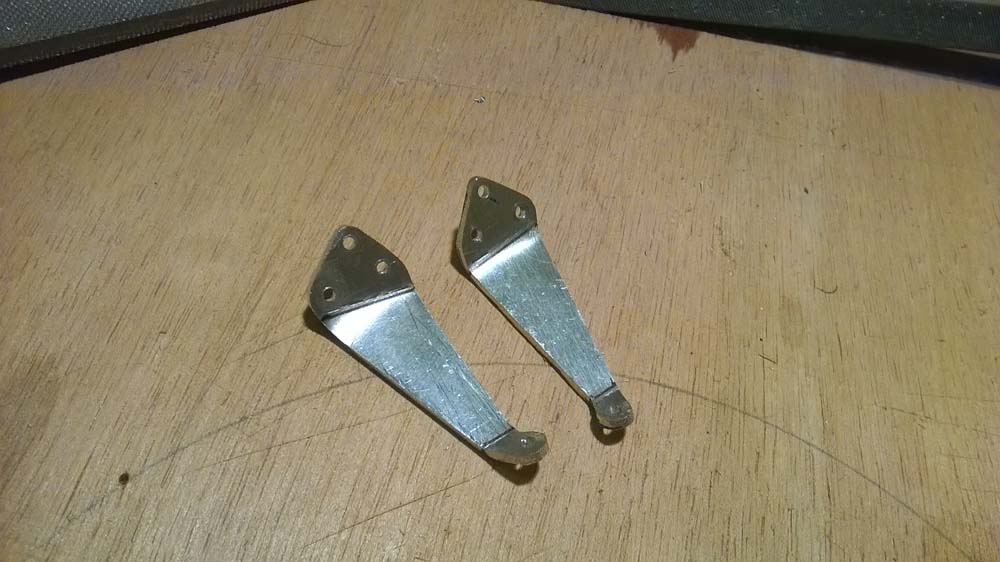

Stampe_Robin_109

Stampe_Robin_110

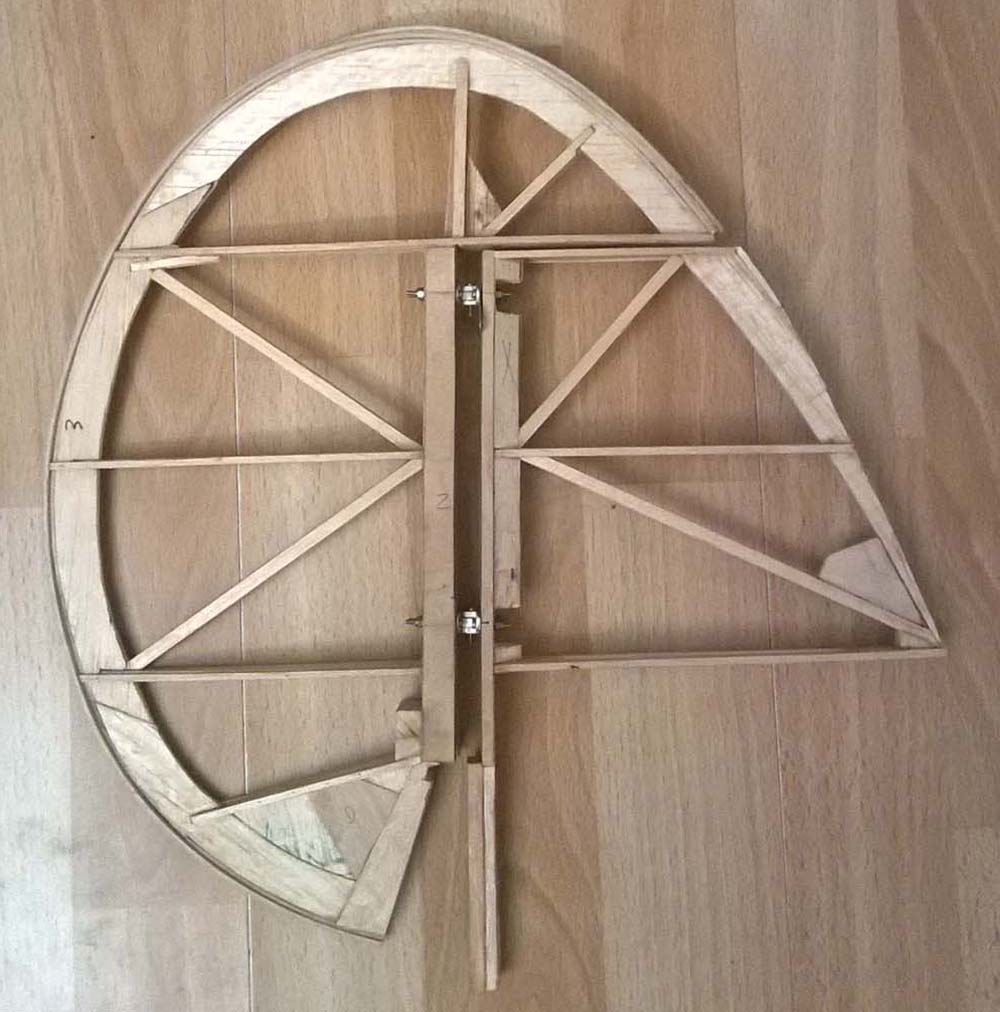

Stampe_Robin_111

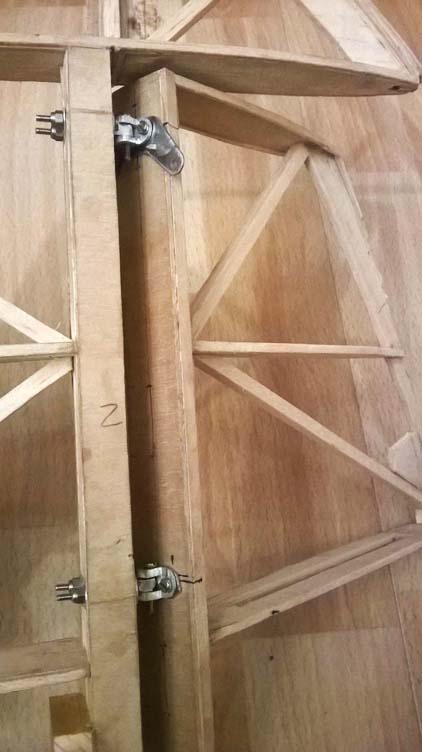

Stampe_Robin_112

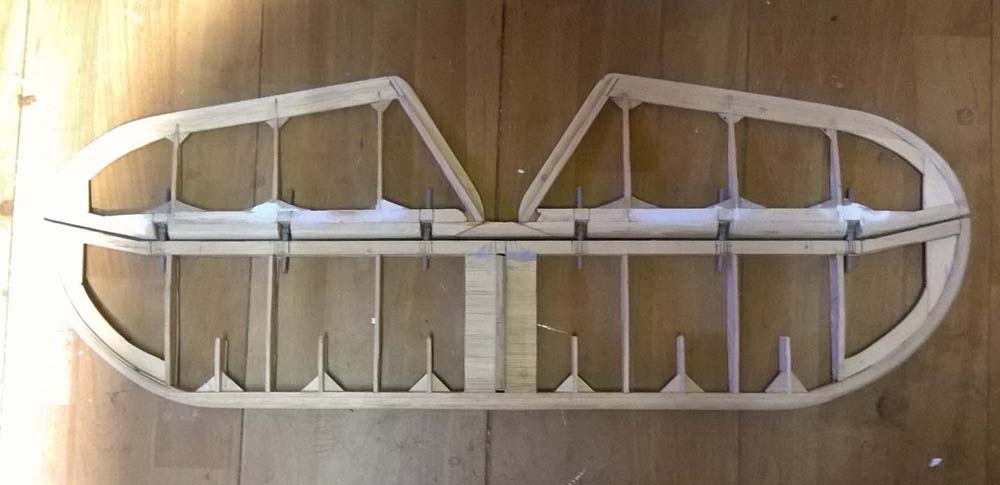

Stampe_Robin_113

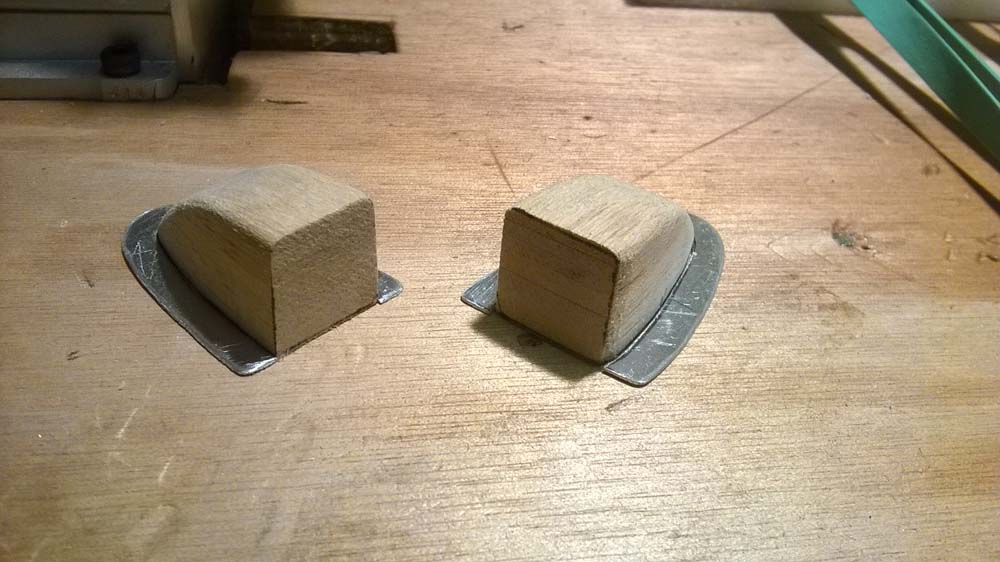

Stampe_Robin_114

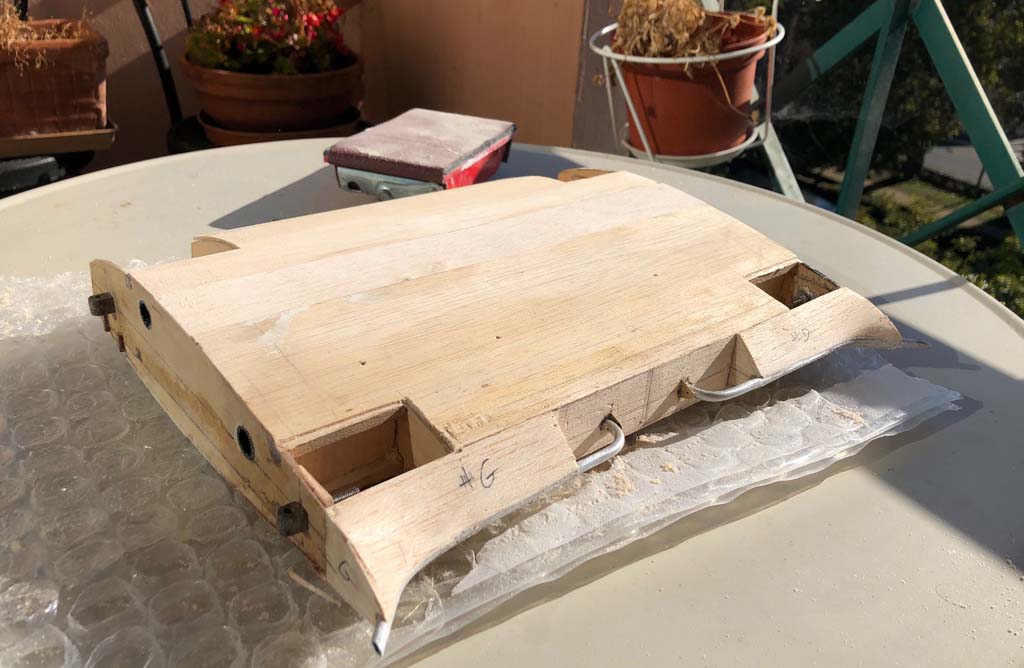

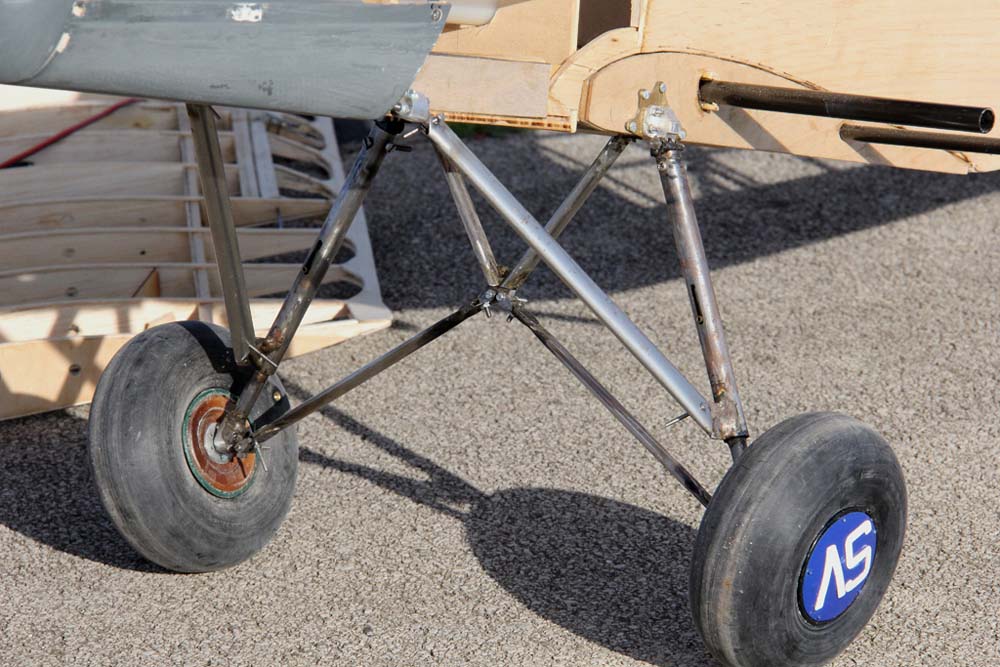

Modification : l'aile inférieure devait être d'un seul morceau.
On renforce la partie centrale pour avoir 2 ailes séparées enfilées sur des clés carbone.

Stampe_Robin_115

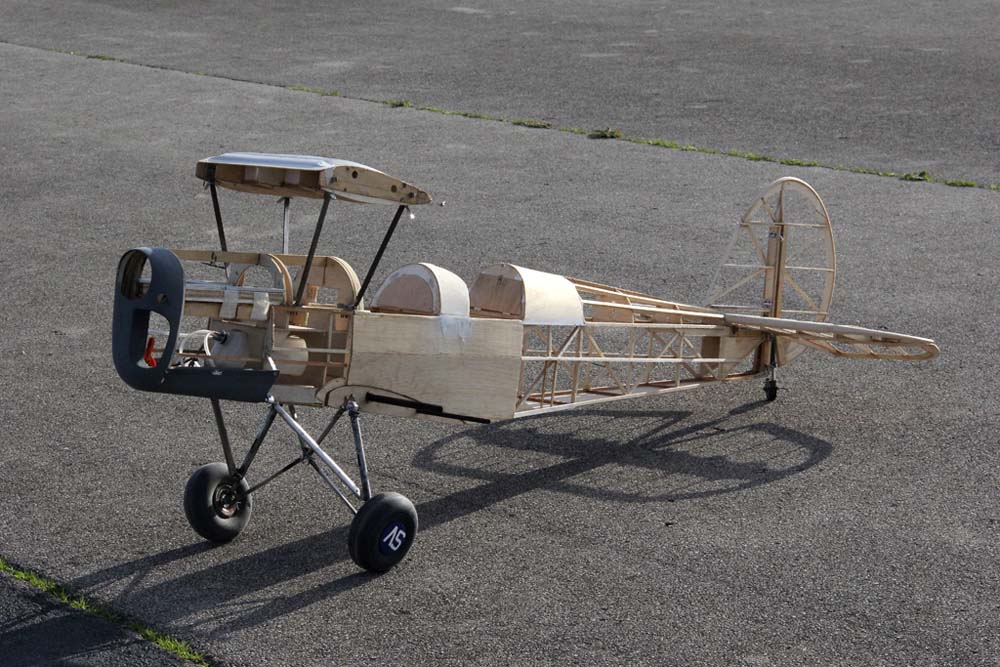

Stampe_Robin_116

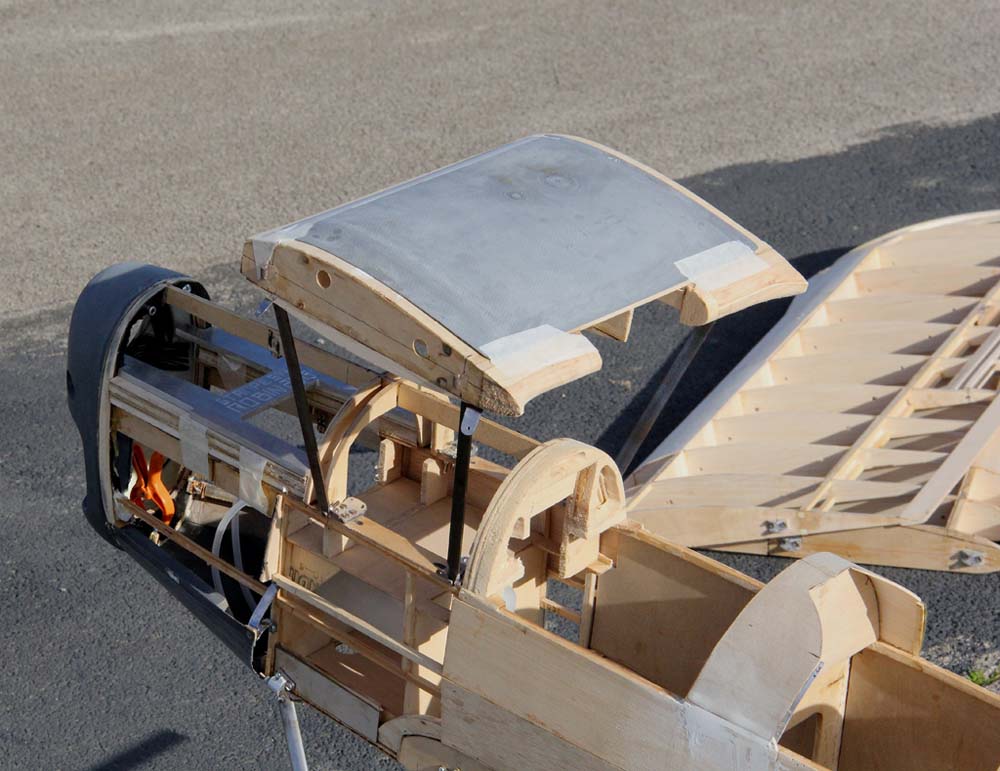

Stampe_Robin_117

Stampe_Robin_118

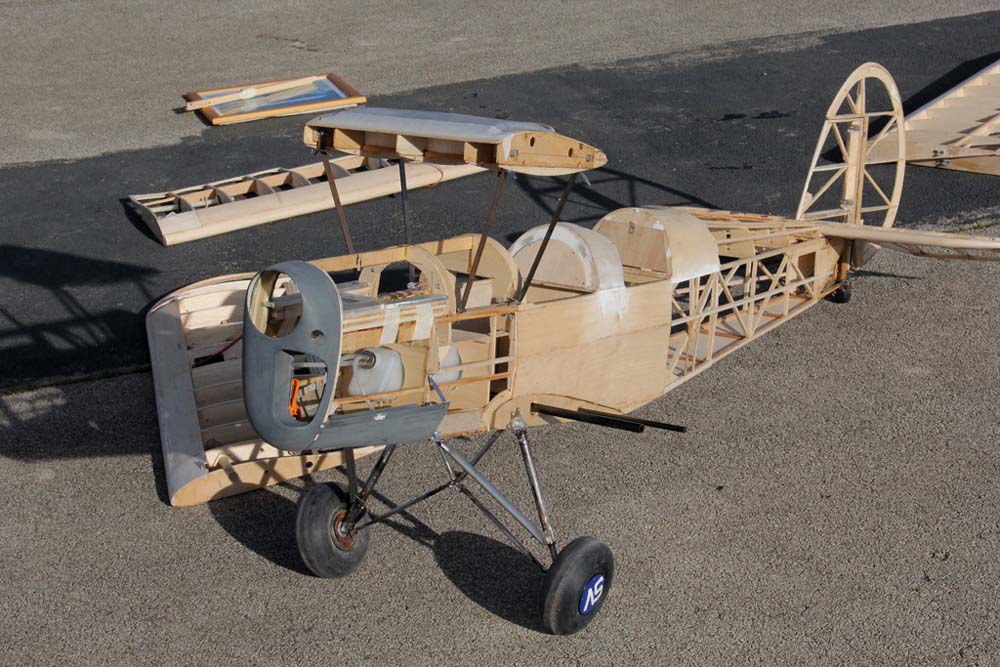

Stampe_Robin_119

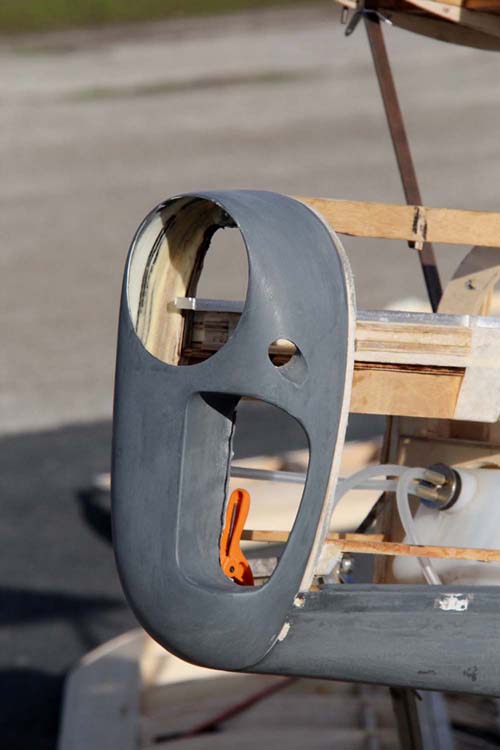

Stampe_Robin_120

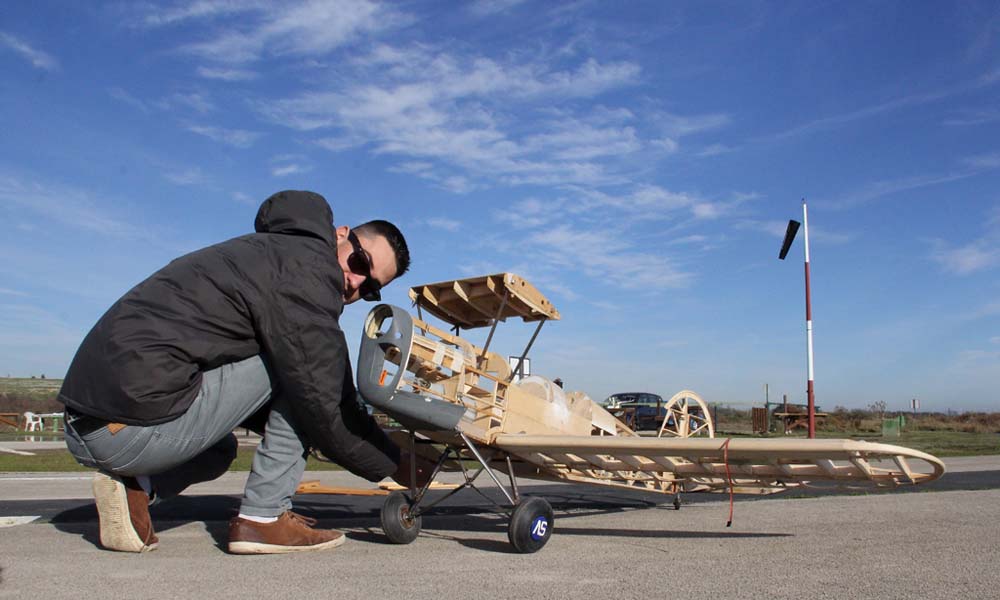

Stampe_Robin_121

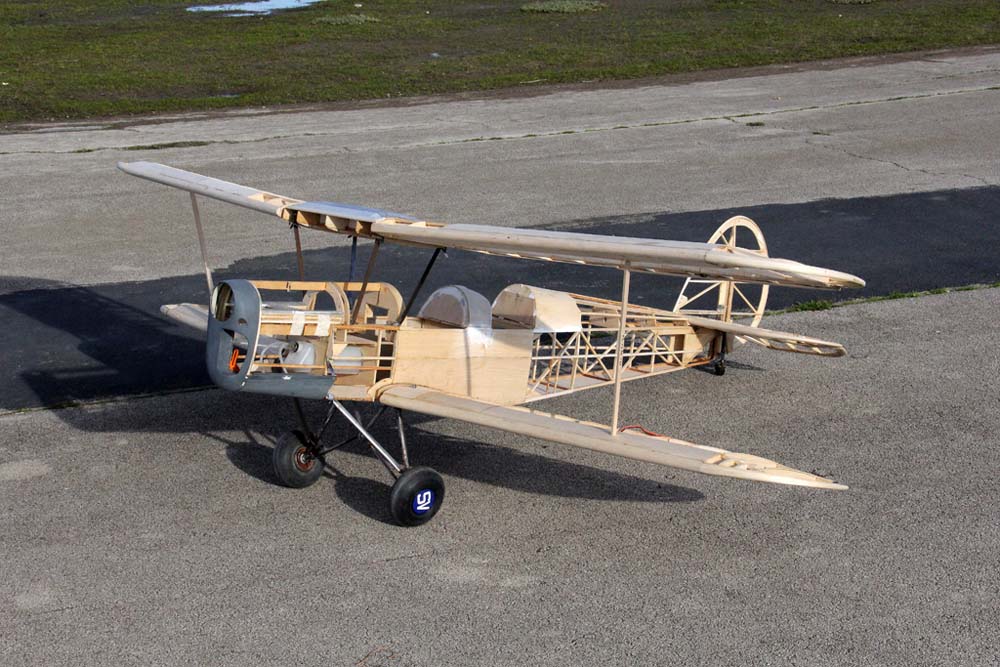

Stampe_Robin_122

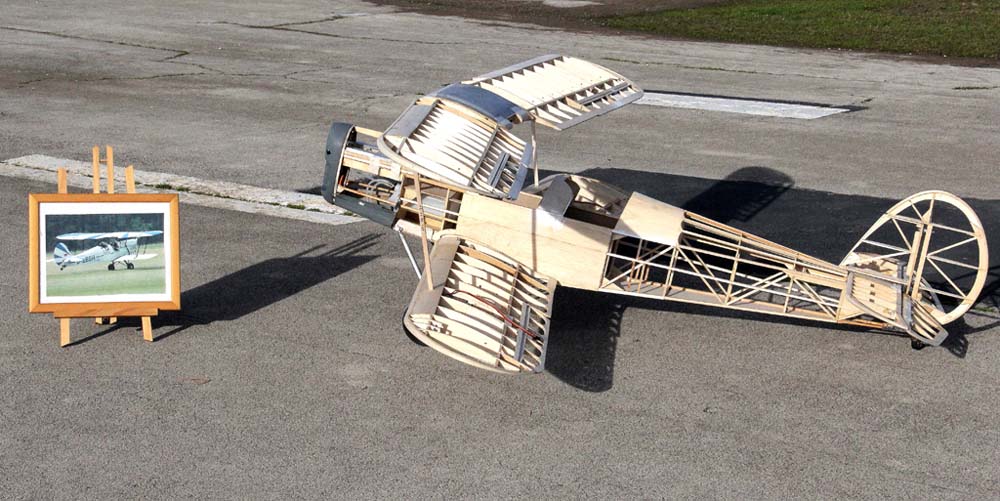

Stampe_Robin_123

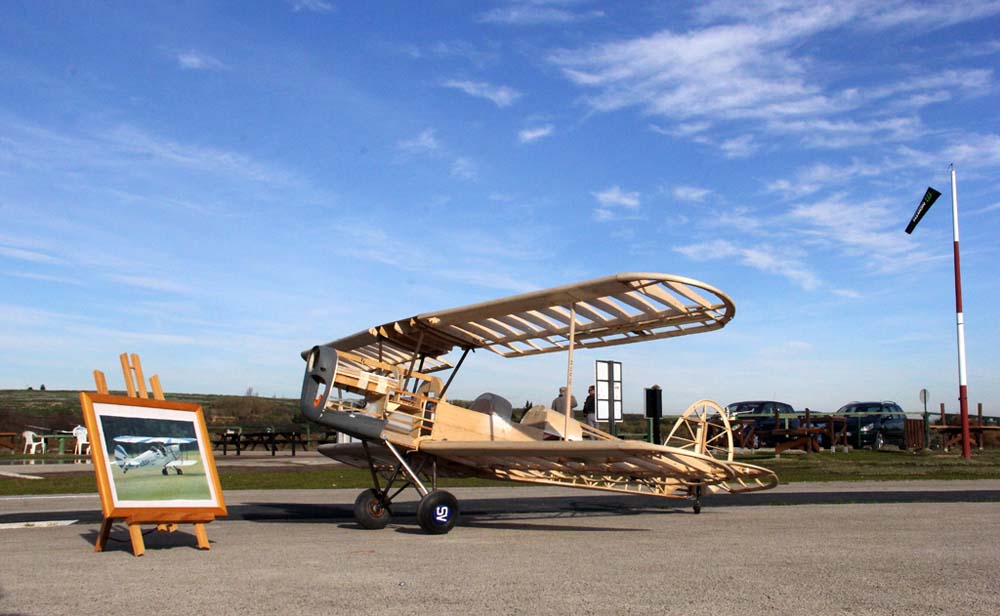

Stampe_Robin_124

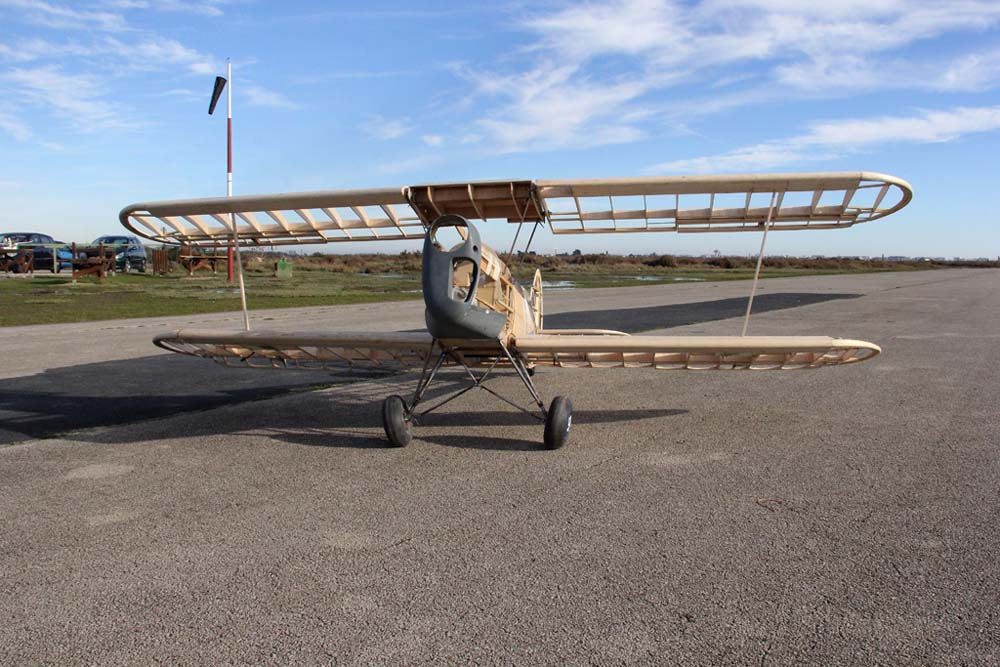

Stampe_Robin_125

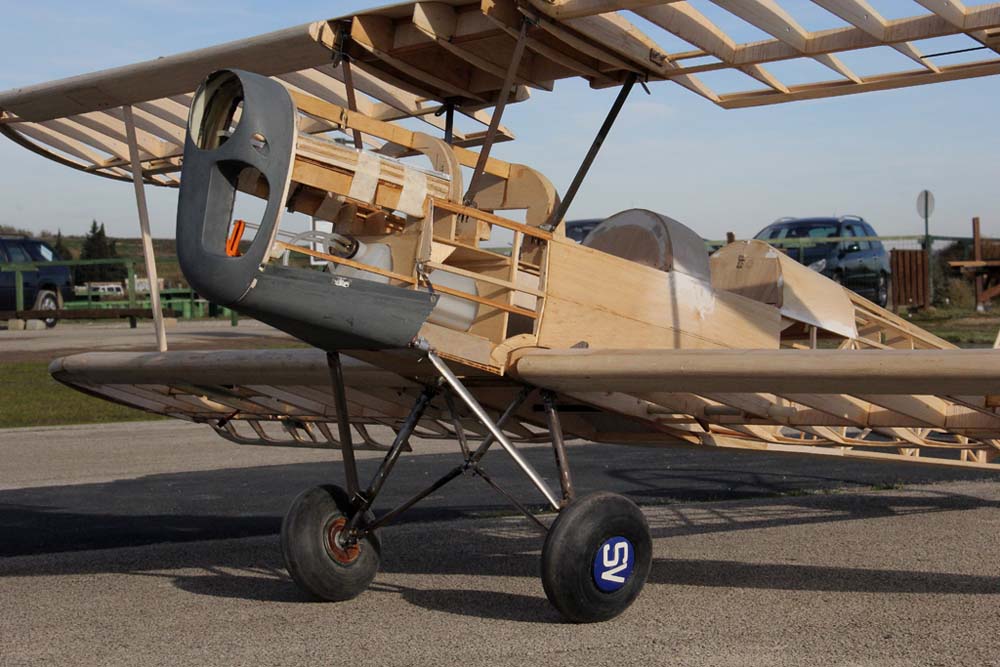

Stampe_Robin_126

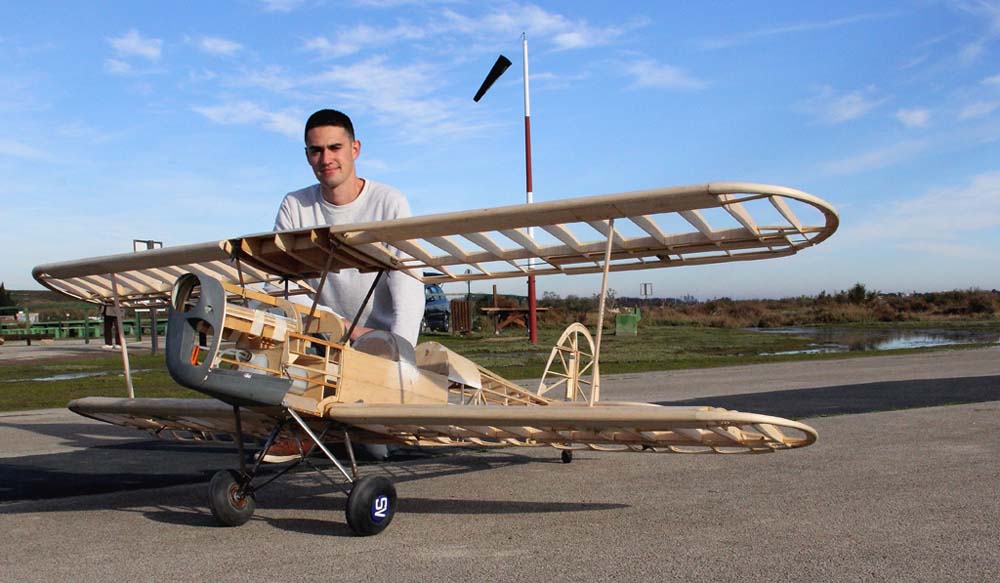

Stampe_Robin_127

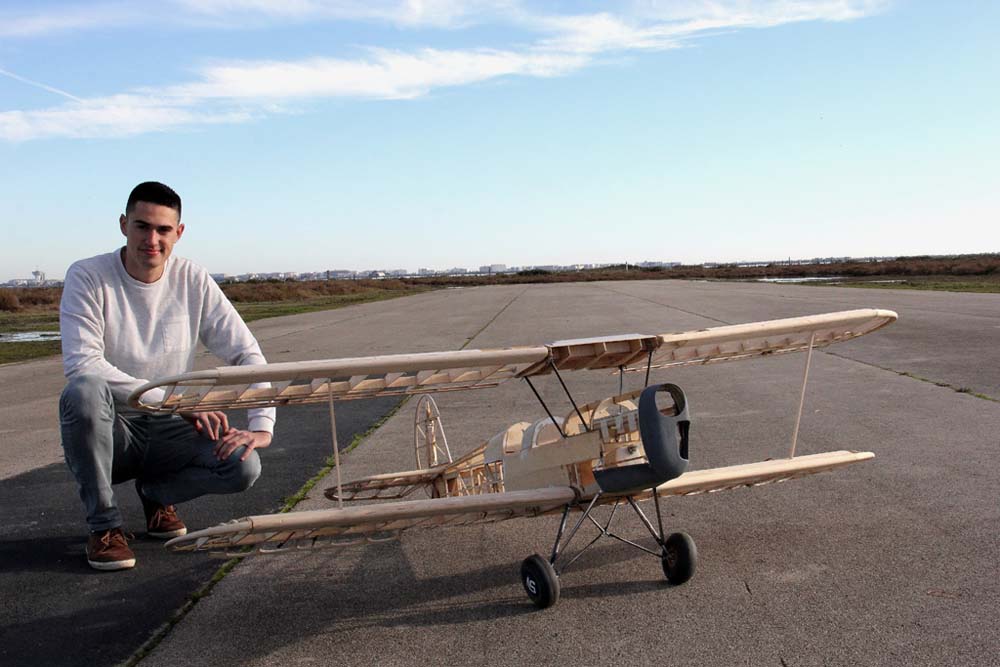

Stampe_Robin_128

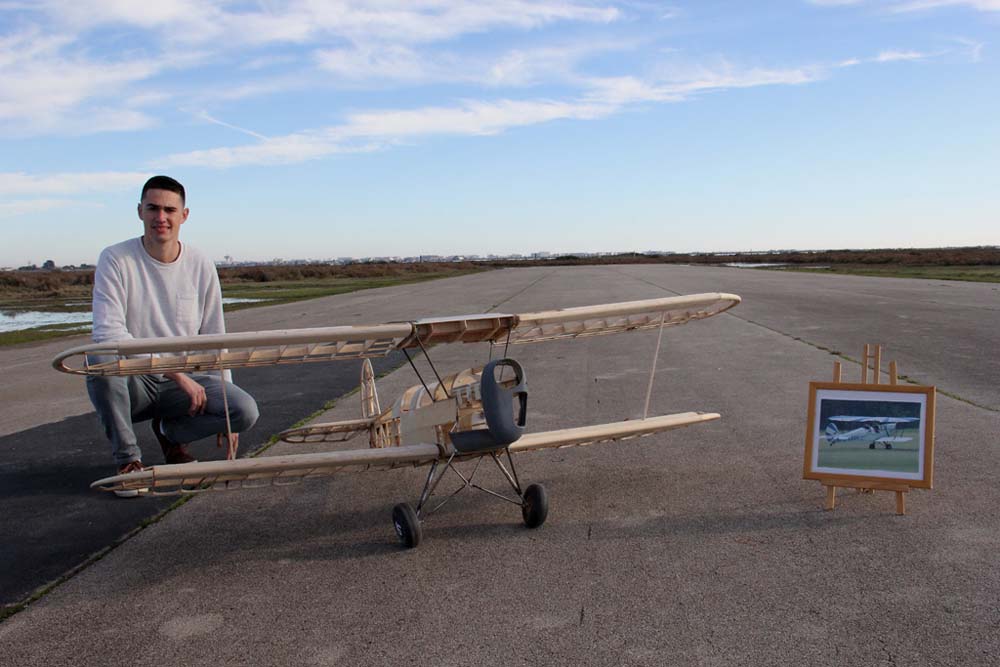

Stampe_Robin_129

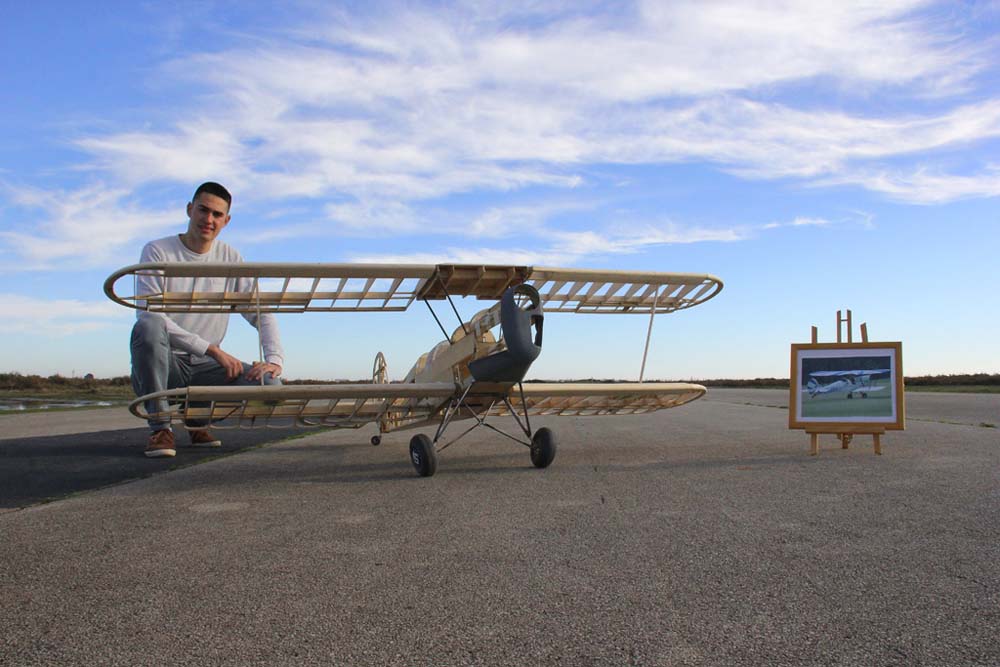

Stampe_Robin_130



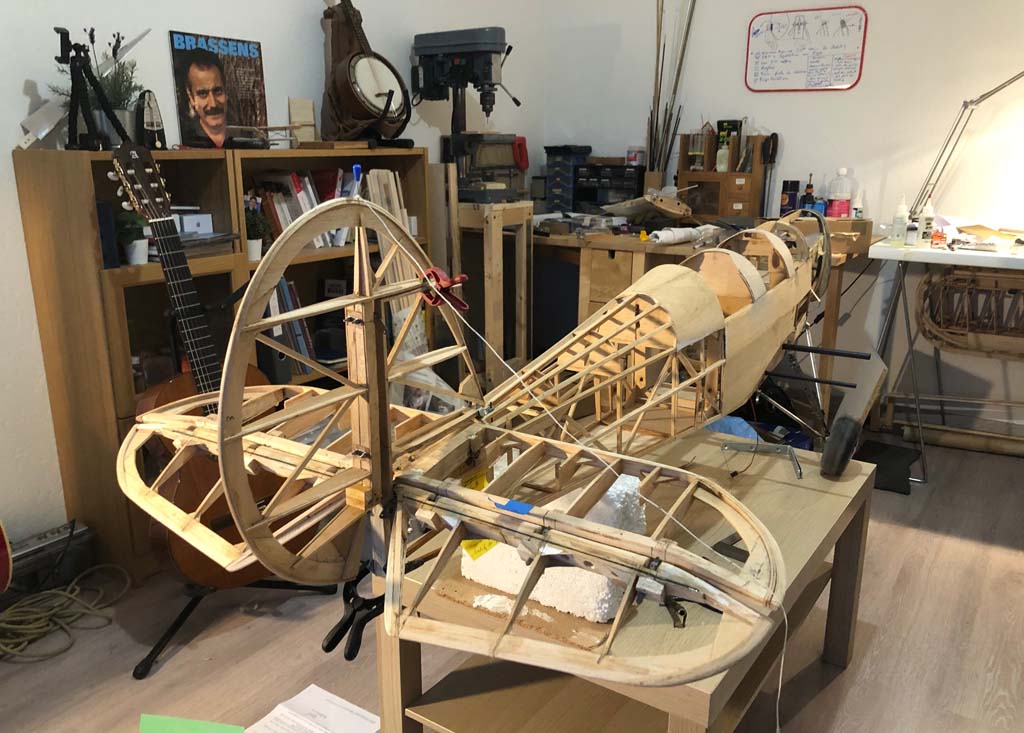

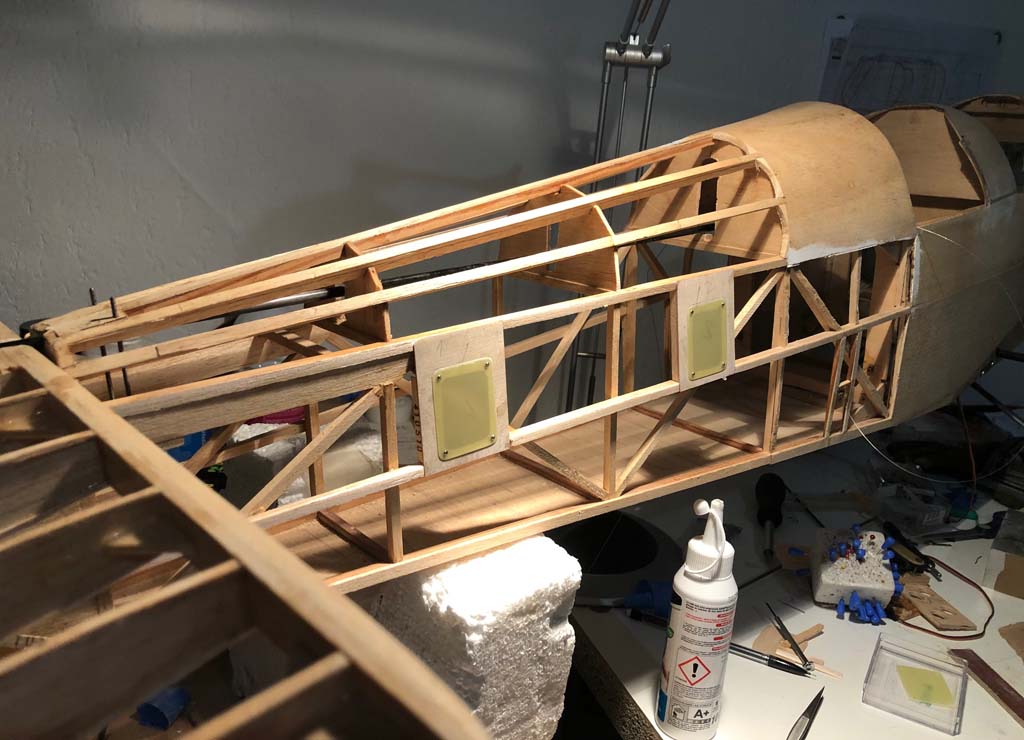

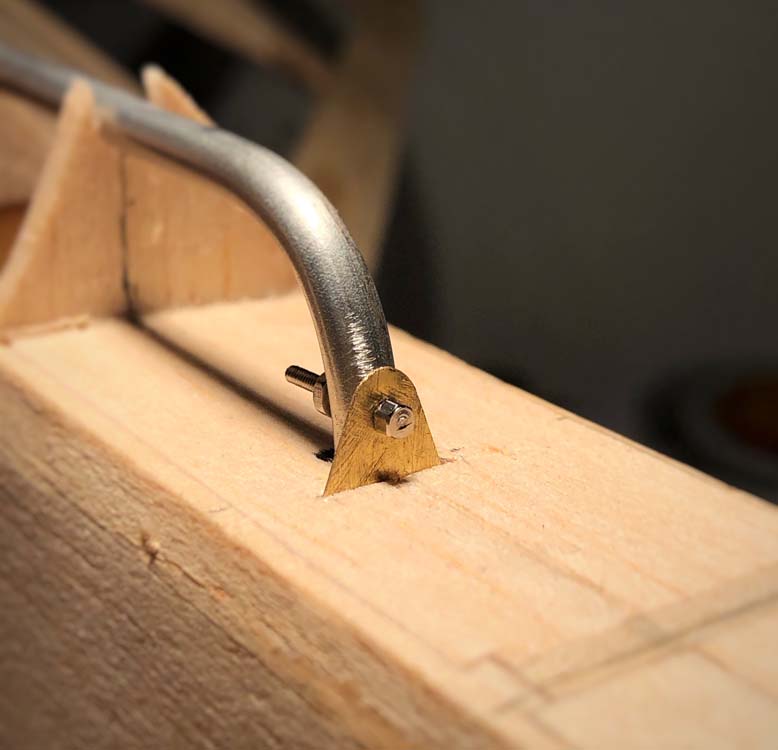

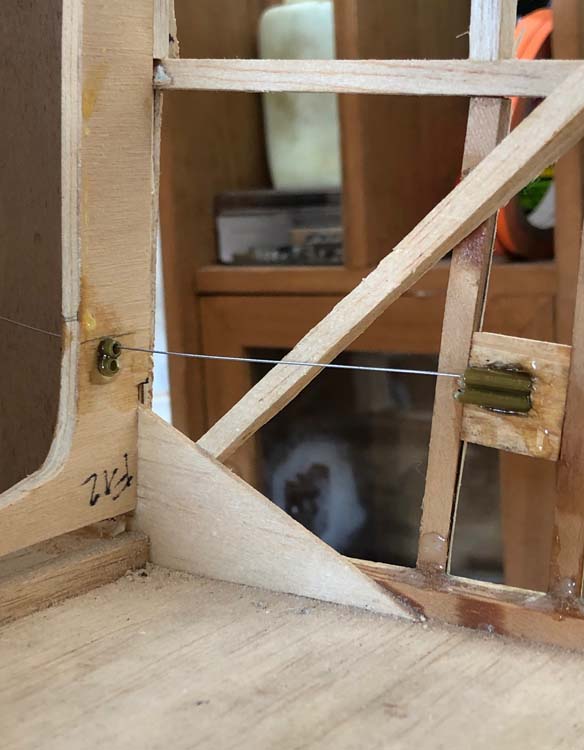

Article de Charles Lévy (chronique maquette RC Pilot N° 14) : Radiateur/Réservoir d'huile du Stampe
