Monter un module Assan 2,4 Ghz sur une Radio Futaba FX18
en conservant l'usage du 41 MHz

Ce montage implique qu'on enlève le quartz en 41 MHz, avant de basculer en 2,4 Ghz


Schéma : sur le boitier Assan 2,4 Ghz, une led à trois pieds, un câble à 3 fils et une prise d'antenne.



Couper les 3 fils brun, rouge et orange au plus près des prises.

il faut récupérer le signal PPM (par exemple récupérer la sortie du Jack de la prise d´écolage)
Le fil orange est soudé sur la platine, au dos de la fiche Jack.




Le fil rouge est relié à un interrupteur (je vous conseille un interrupteur verrouillable, par exemple le Réf F1523 de Robbe)
qui vous évitera de basculer l'interrupteur en vol - et là, plus de 2,4 Ghz ! c'est le crash assuré !)

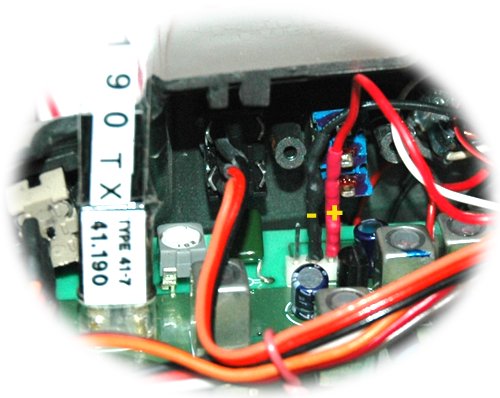

Le fil brun, une fois rallongé, rejoint le fil rouge qui part de l'interrupteur, sur une prise située sur la platine supérieure de la radio.

LED :
Les 3 pattes de la led sont coupées près du module.
Un cordon de servo à 3 fils torsadés, soudés sur le module, fera une rallonge pour insérer la led en façade de la radio.




FIXATION DU MODULE ASSAN . Ma méthode :



Prendre une corde à piano de 0,8mm, la plier en faisant 2 boucles à la fin.
Le U sera chauffé pour faire une encoche en fondant la platine séparant le module de l'accus. Le U ne doit pas dépasser côté accus.

une petite plaque de dépron de 3mm dessus et dessous le module Assan' (avec une découpe sur celle du dessous pour l'électronique)
On récupère les 2 vis de la platine du dessous et on fixe la patte. (c'est propre et c'est pas cher !)



ANTENNE :
Tout d'abord, ne pas faire comme moi : J'ai percé un trou de 6mm sur la platine pour y installer l'antenne.(flêche jaune)
Grossière erreur, ainsi placée, l'antenne empêche de verouiller le boitier de la radio.



Placer l'antenne comme ci-dessous :



Bloquer le câble d'antenne avec une pièce (palonnier de servo) fixée sur un support de plaque de crantage droit.



QUARTZ 41 Mhz :
La radio Futaba FX18 n'est pas géniale pour changer de quartz, il faut ouvrir le boitier !

Pour y remédier, j'ai fraisé un grand trou pour pouvoir changer de quartz facilement,
et j'ai scotché sur mes quartz une grande étiquette avec la fréquence.

C'est facile à visionner, et maintenant avec le module Assan, facile à vérifier :
En 2,4 Ghz, pas d'antenne, pas de quartz !



Voilà, c'est tout !


Surtout, n'oubliez pas d'enlever le quartz en 41 MHz, avant de basculer en 2,4 Ghz
