Construction d'un F5 Tiger en EPP

envergure : 1,30 m.

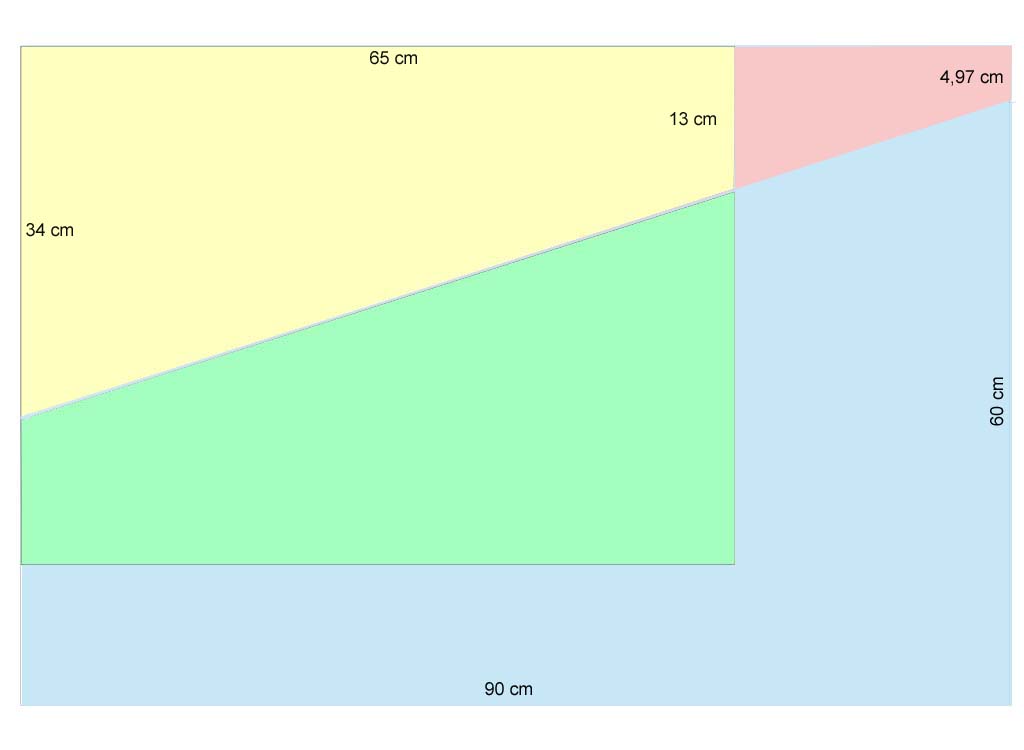

Découpe des ailes dans une plaque d'Epp de 90x60x5 cm

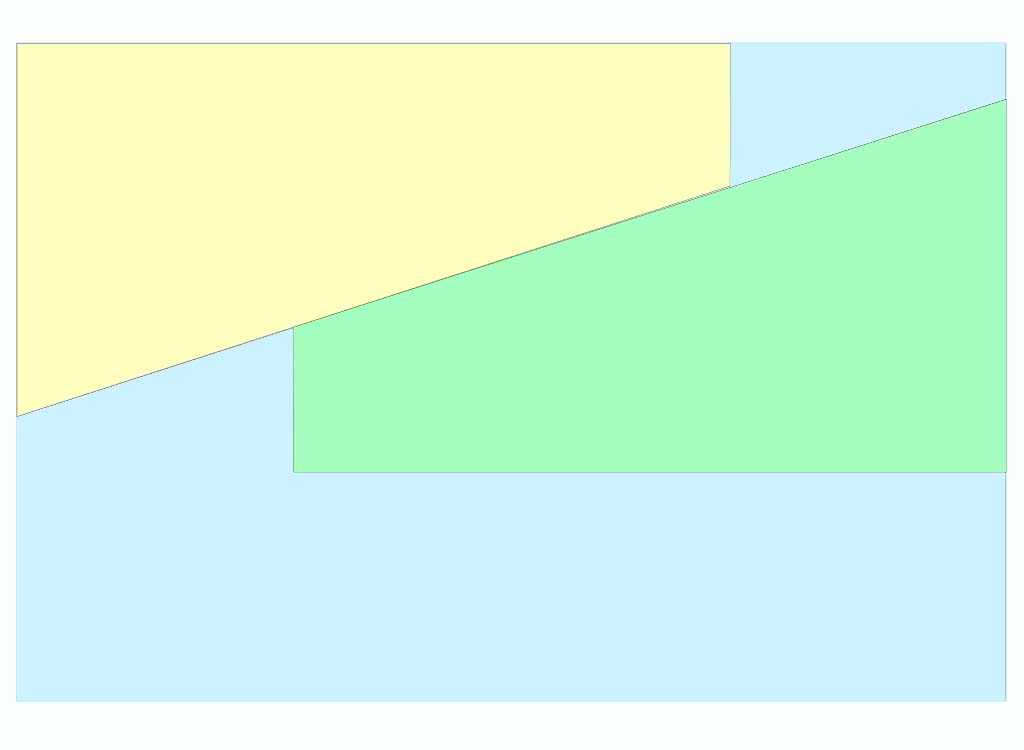

Découpe différente :

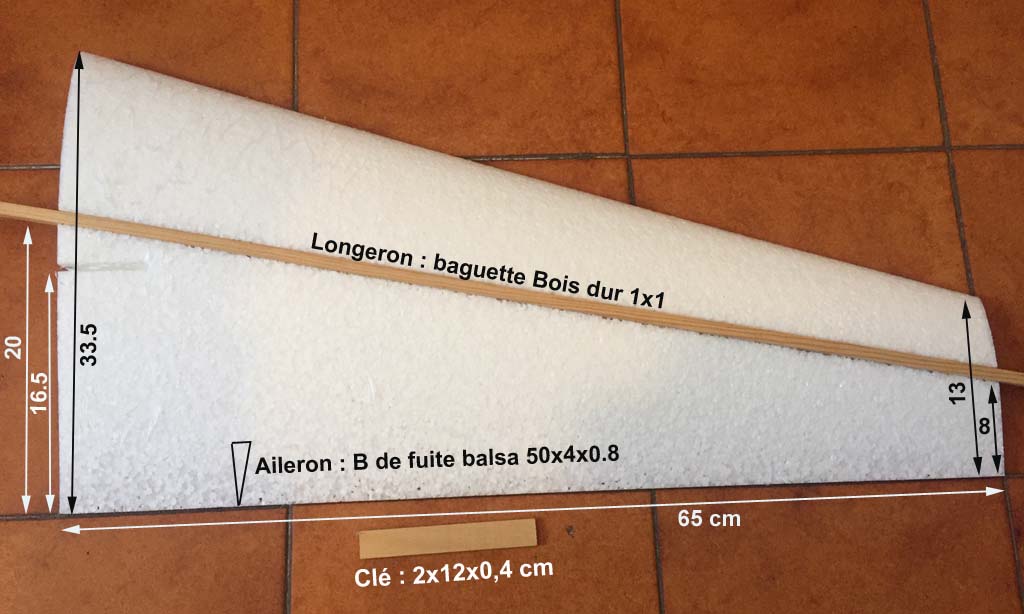

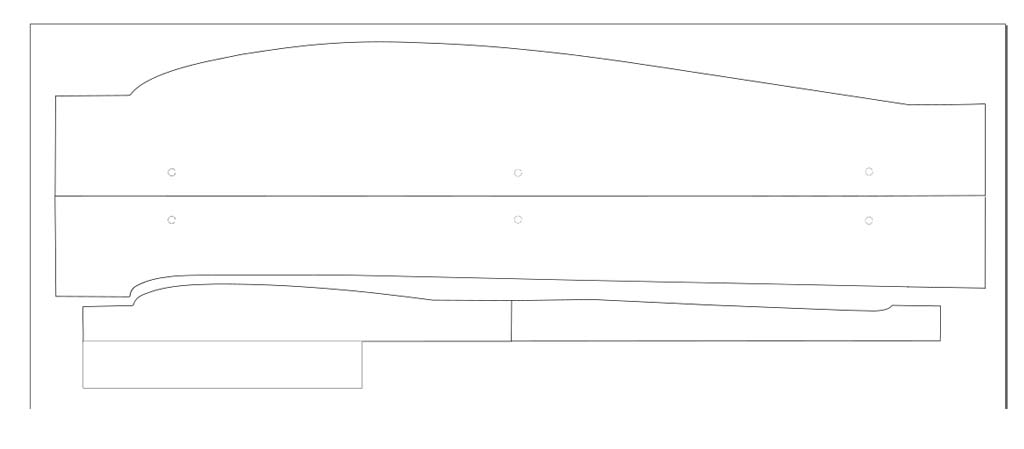

Gabarits d'ailes :

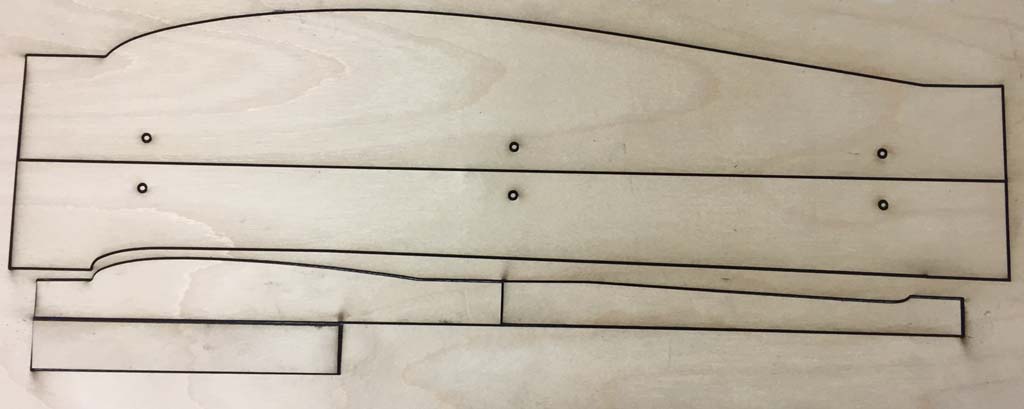

découpés Laser

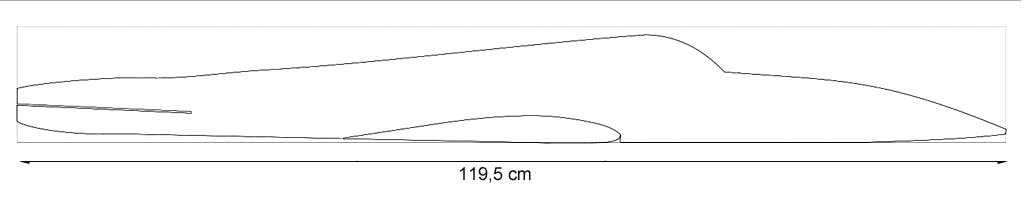

gabarit de fuselage dans une plaque de 6 cm d'épaisseur ;


Fichiers DXF à télécharger :

Fuselage

Gabarits d'ailes + Clé

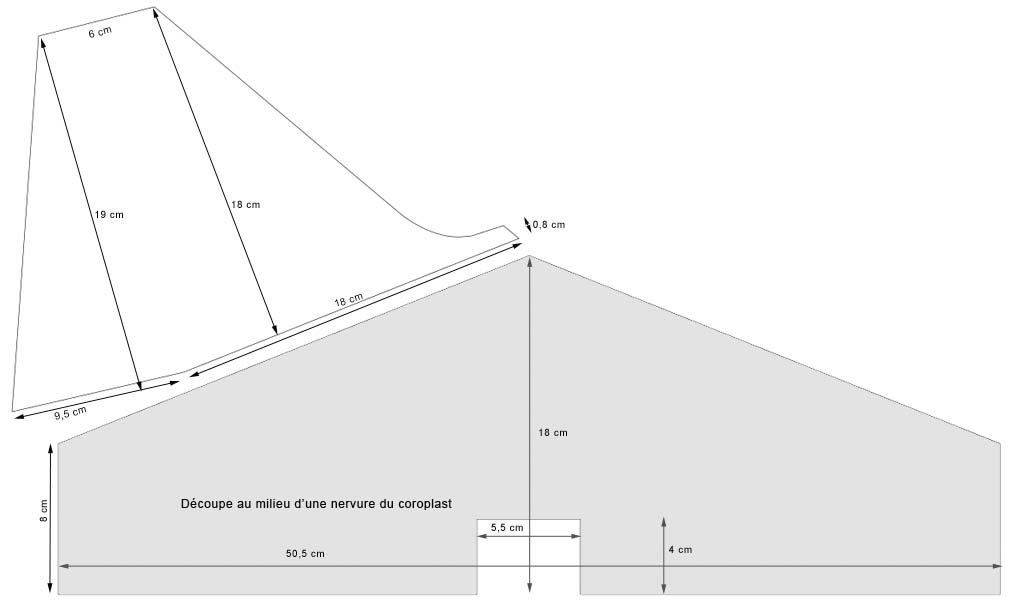

Stab + Dérive





Variantes de découpe dans des plaques de 120x100x15 cm :

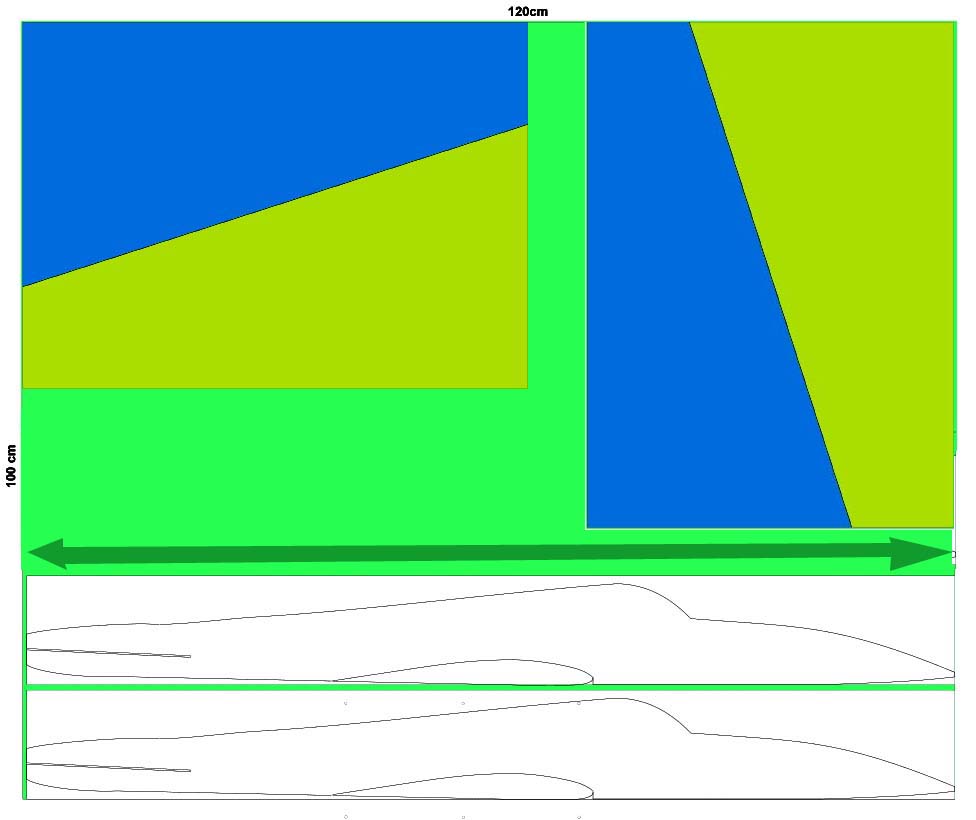

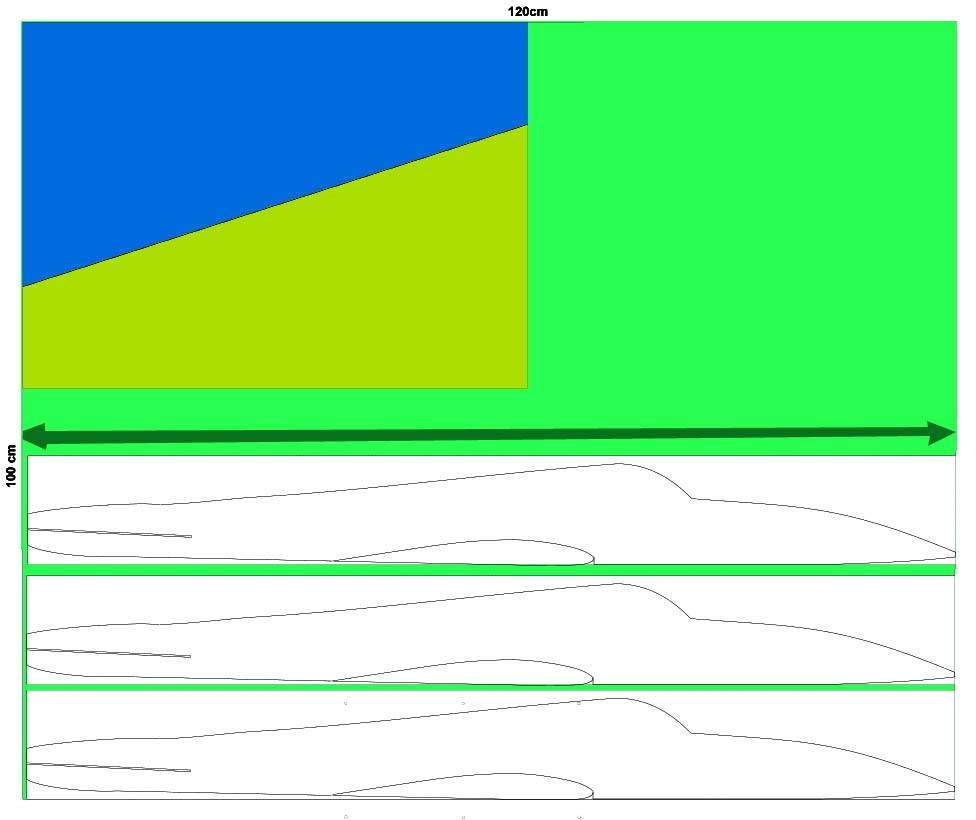

Cas 1 :



Dans ce premier cas, en coupant la plaque au niveau de la flèche verte, on peut obtenir :

3x2 fuselages en 6cm d'épaisseur et 1x3 ailes en 5cm d'épaisseur.

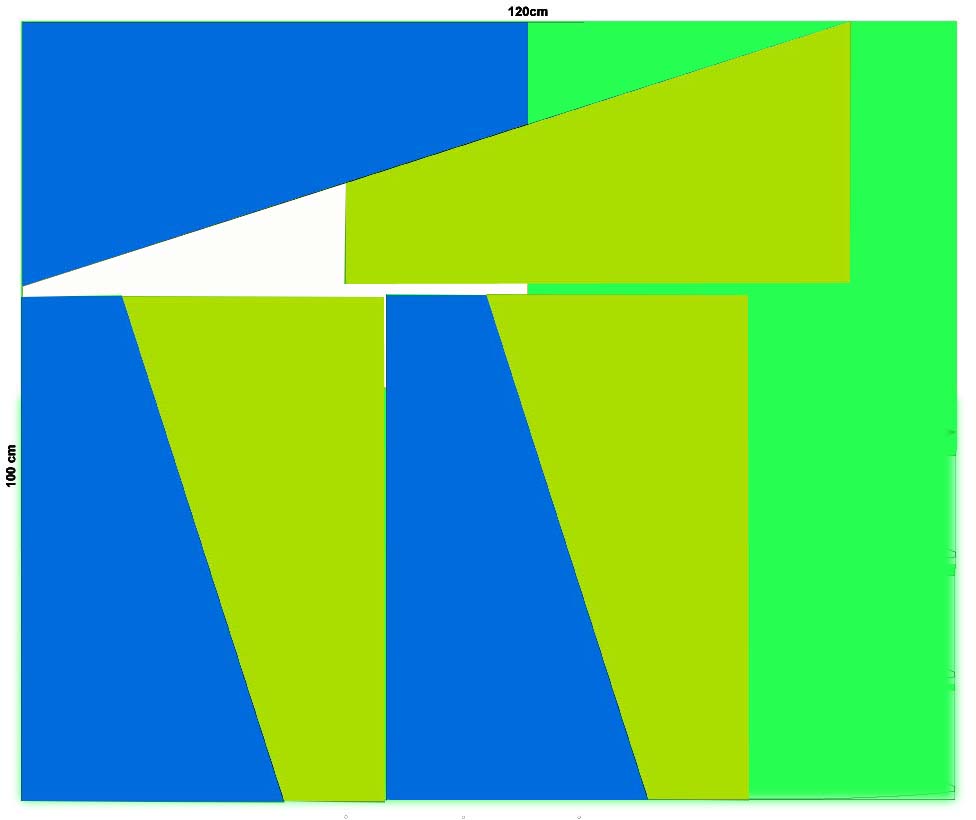

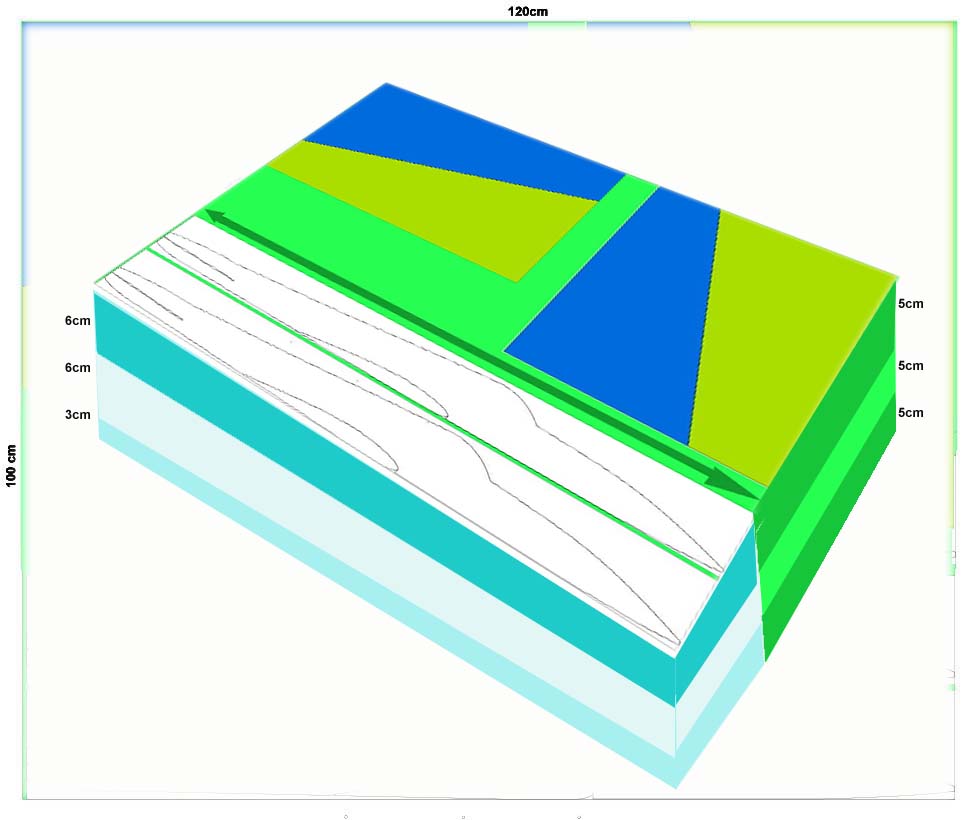

Cas 2 :



Dans ce cas, on obtient 2x2 fuselages en 6cm d'épaisseur et 3x2 ailes en 5 cm d'épaisseur.

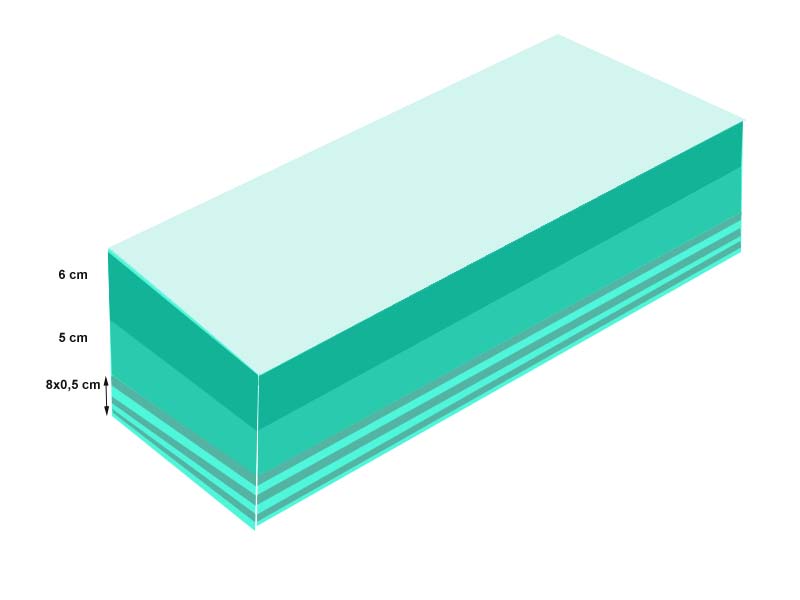

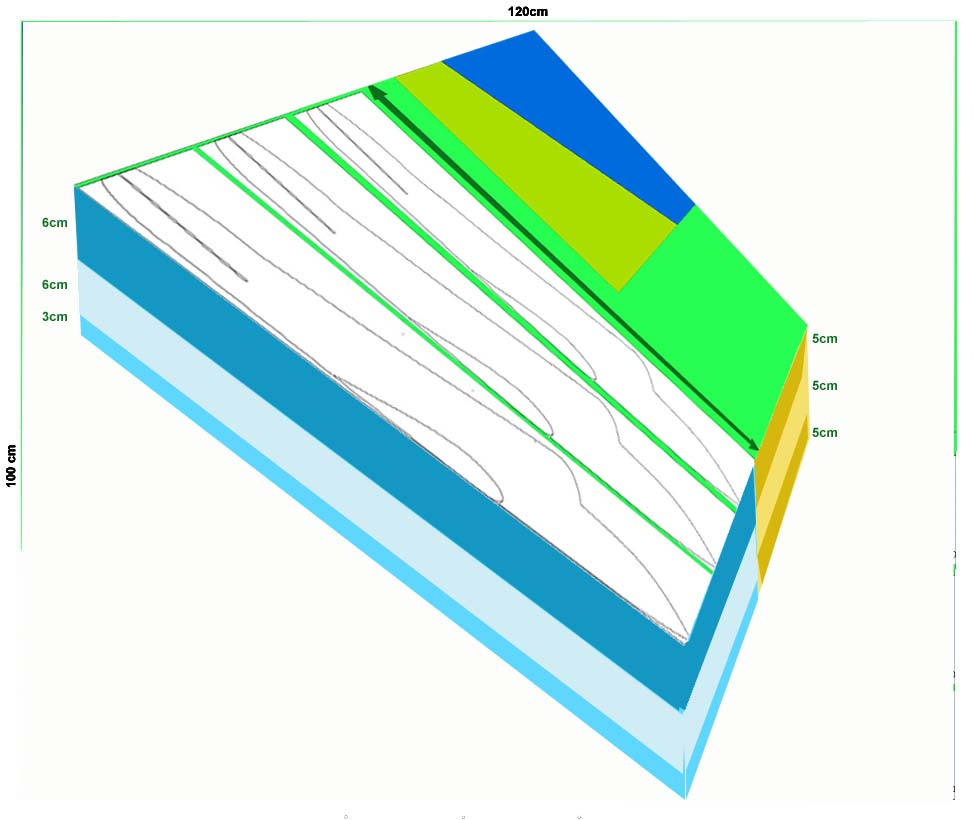

Cas 3 :



En découpant la plaque d'abord en une épaisseur de 6 cm et une épaisseur de 5 cm, on obtient :

7 fuselages en 6 cm d'épaisseur et : 3 ailes en 5 cm d'épaisseur.



Du coup, dans la même plaque, on peut encore débiter 8 plaques de 5mm d'épaisseur pour les indoors !


à suivre ...
