Alain construit un Rafale en Indoor
Les fichiers .DXF et Lightburn .LBRN2 seront disponibles après essais en vol.
Si quelqu'un les veut dès maintenant, les demander à : contact@mach34.fr

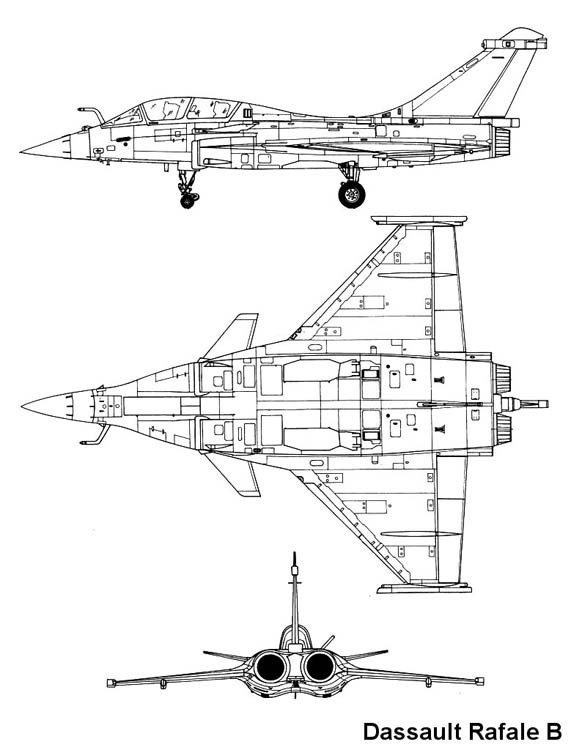

J'ai simplement copié le Plan 3 vues du Rafale
j'ai du modifier le ventre pour le passage de l'hélice
Sur le logiciel Lightburn® - destiné à la gravure/découpe Laser - j'ai redessiné les flancs dessus/dessous
et la partie horizontale avec les ailes.
Comme ma machine de découpe laser a un plateau de 40x40, j'ai coupé les longueurs en 3 parties qui, une fois assemblées, donnent 2 demi fuseaux et 2 demi ailes

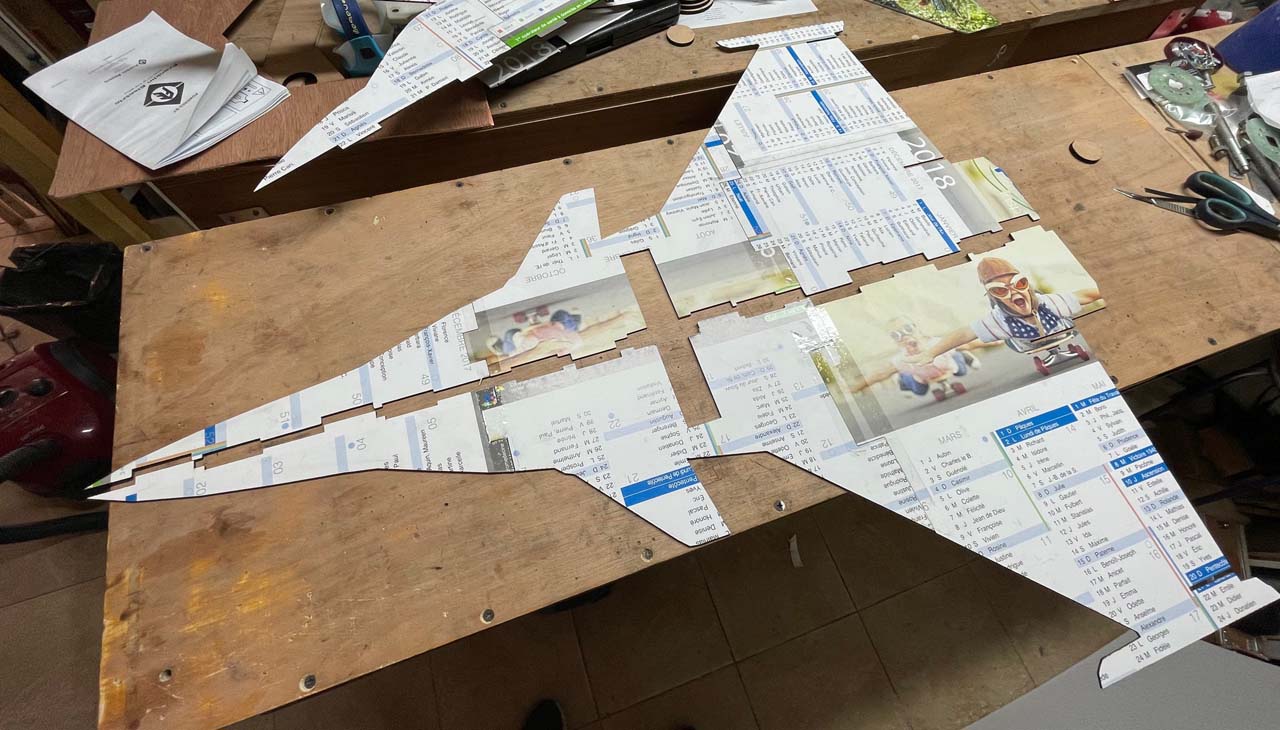

Le tout est découpé dans du carton de calendrier, pour servir de patron.
![](Rafale2.jpg)

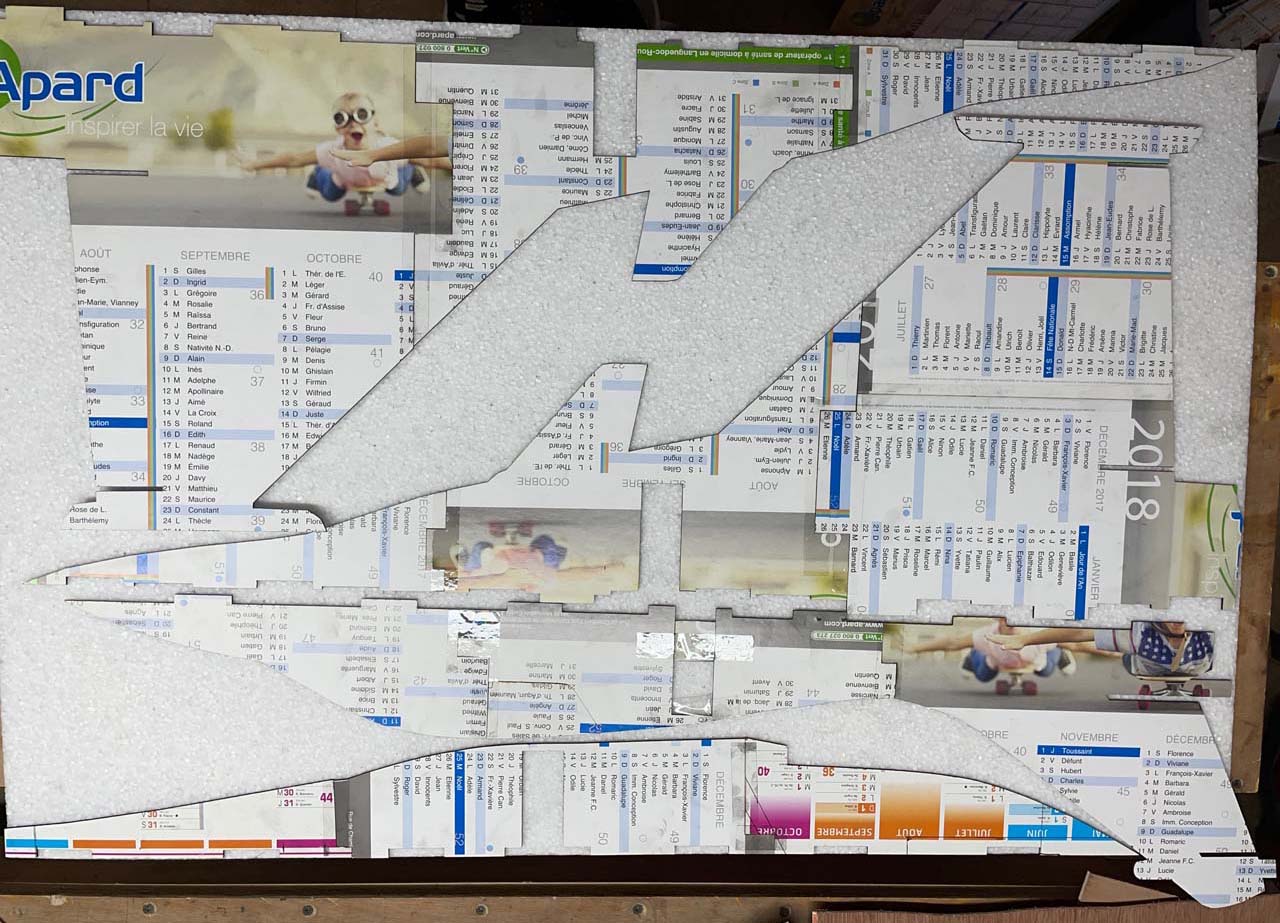

Je ne lai pas fait exprès, mais la presque totalité des pièces tient sur une plaque d'EPP de 900x600
Seule la dérive dépasse un peu, il y aura un rajout à faire avec des chutes d'EPP.
![](Rafale3.jpg)
Y'a plus qu'à découper !
![](Rafale4.jpg)

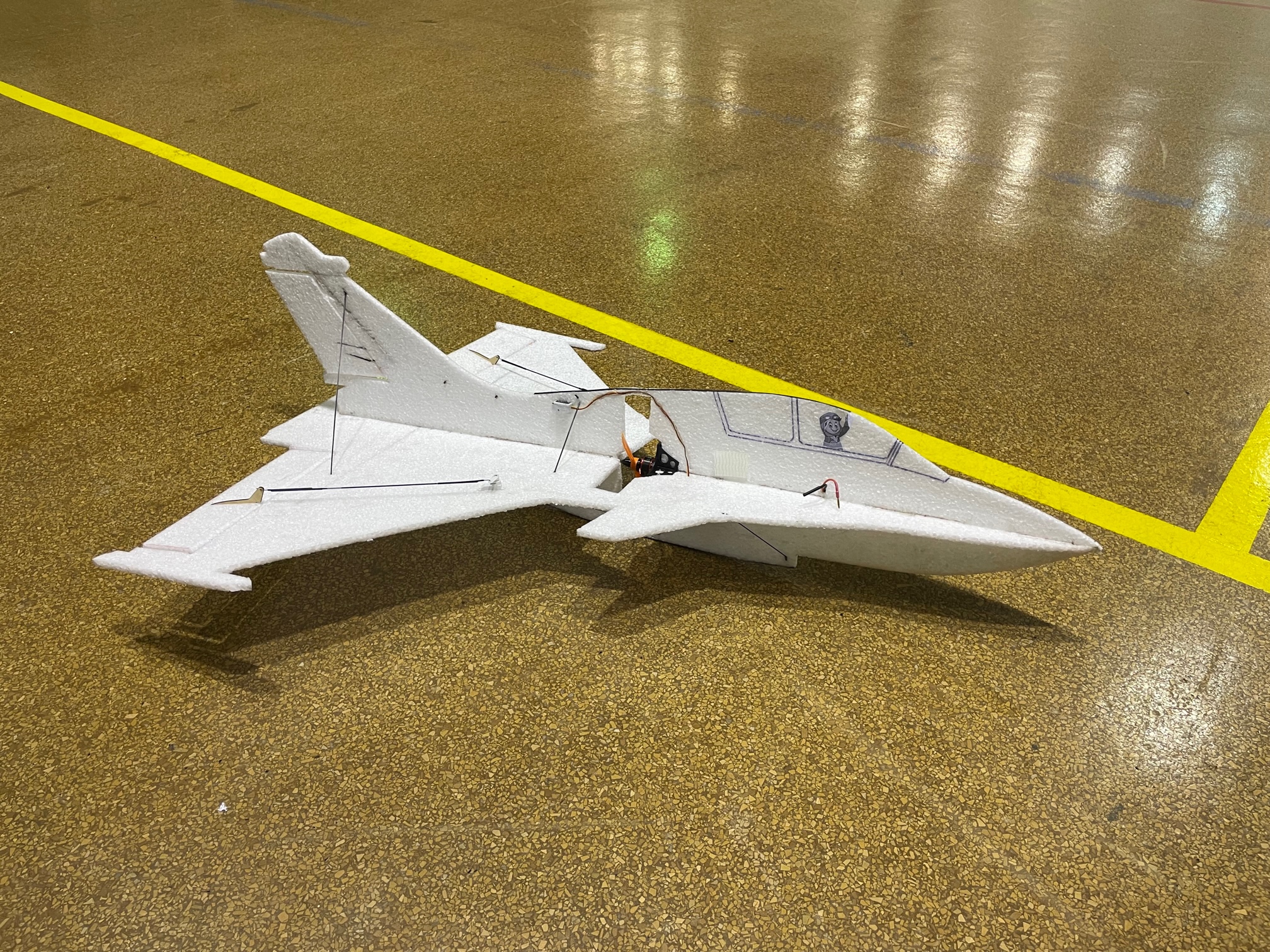

Comme vous pouvez le voir sur la photo ci-dessus, j'ai découpé les ailerons et la dérive comme sur le Rafale réel !
Grossière erreur ! Ça ne tourne pas ! et ça ne décolle pas !

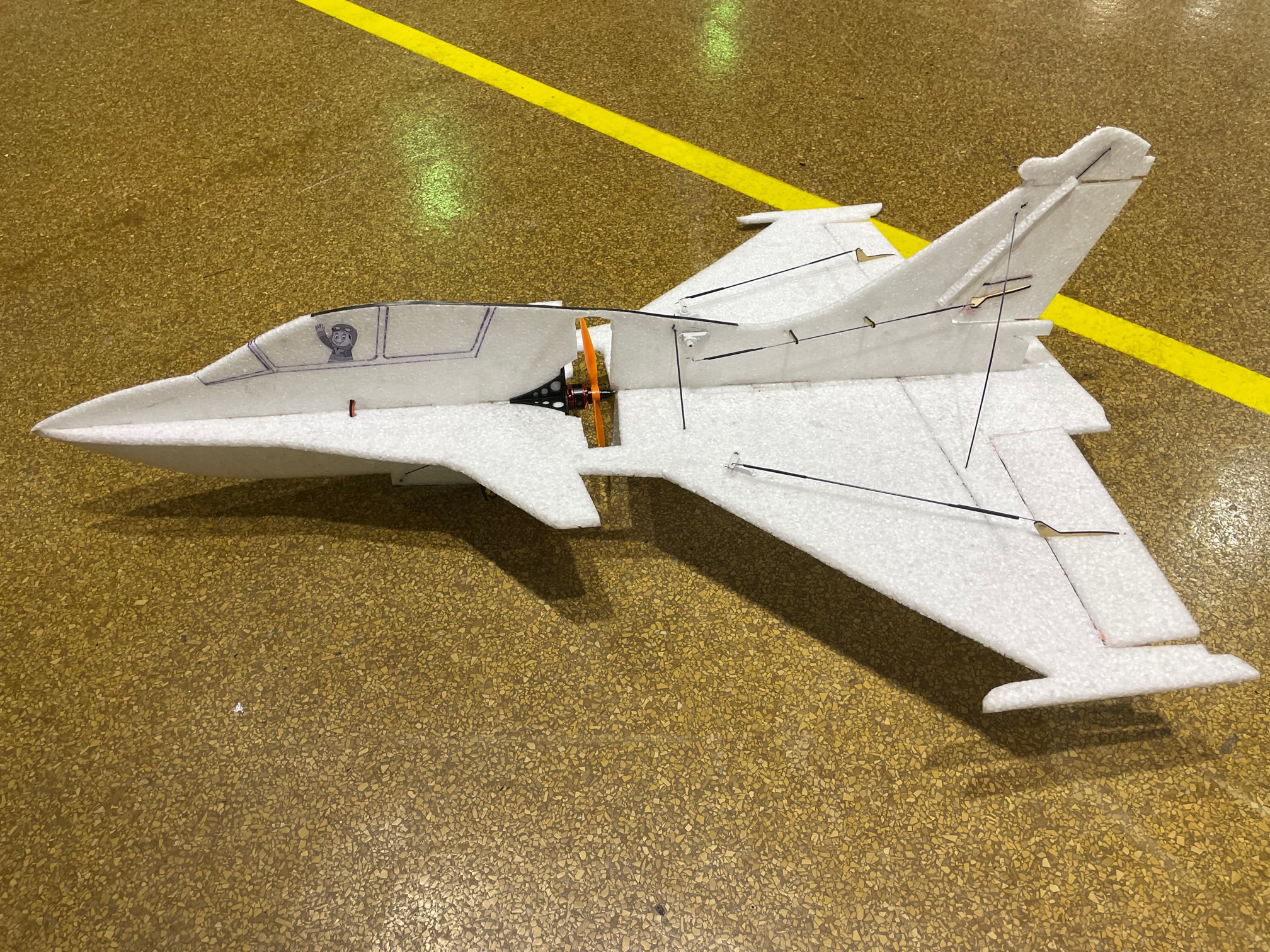

![](Rafale5.jpg)

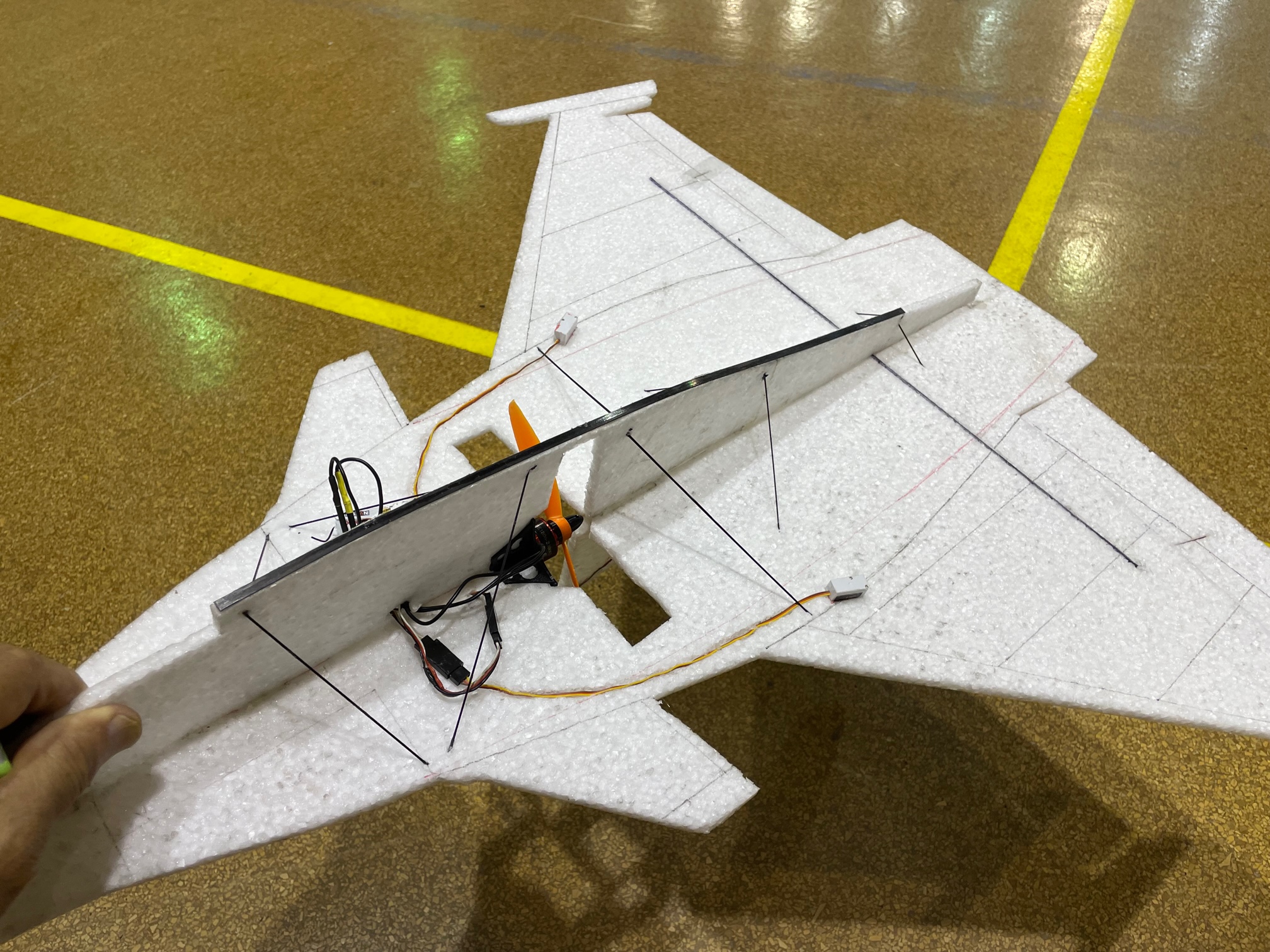

![](Rafale6.jpg)
J'ai donc agrandi les ailerons et la dérive, et là c'est le top !
Mon hélice à 5 pales fabriqué en PLA à l'imprimante 3D fonctionnait parfaitement
Mais, car il y a un mais ! le moteur trop chargé par cette hélice a fini par chauffer tellement
que l'axe de l'hélice a fini par fondre !
Je vais revenir à une hélice 5X3 plus adaptée à ce moteur !

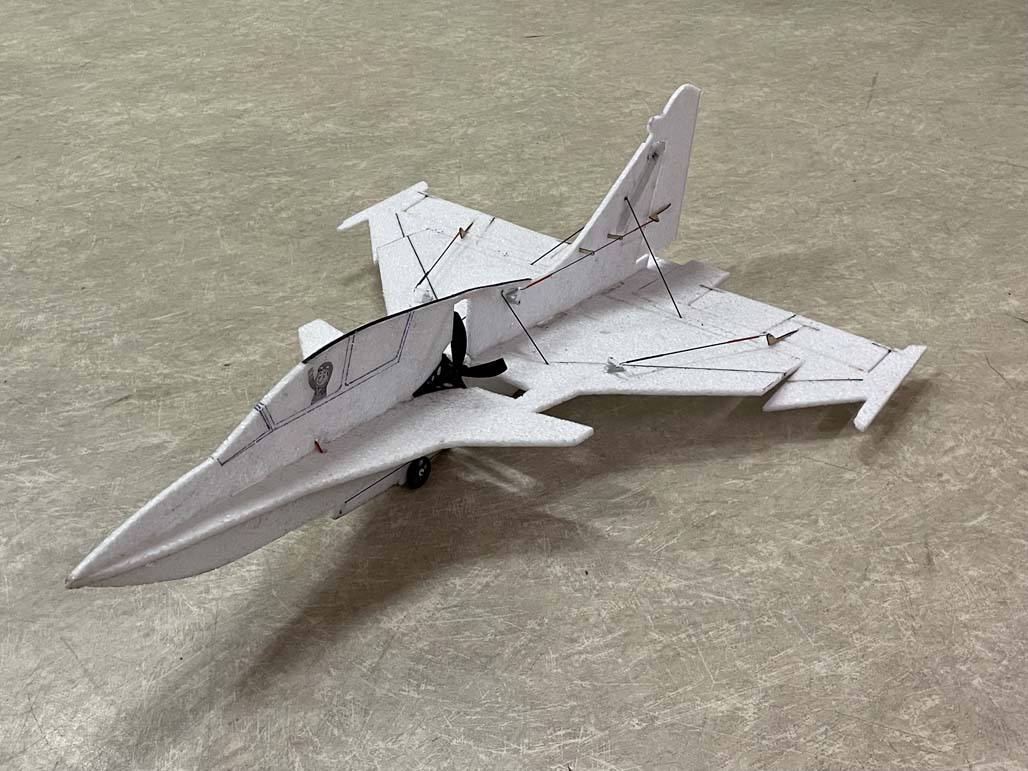

![](Rafale7.jpg)
à suivre ...
