Le premier coupé au milieu (2x50cm)
Le deuxième coupé en 5 (5x20cm)
Les pièces sont réalisées en PLA 3D870
Les fichiers STL sont en fin d'article !
Pensez à coller un petit carré de feutre sur les supports d'ailes.

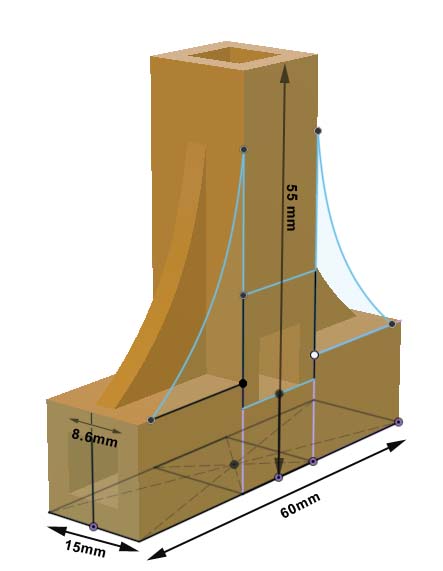

le pied :
Le support, axe de rotation :
Le support de bras :

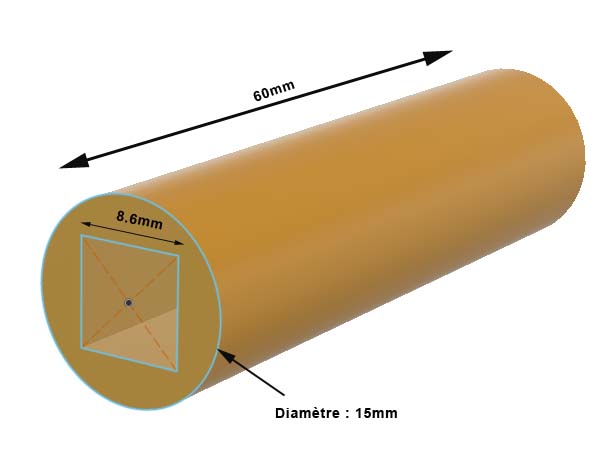

Le contrepoids :
La cale d'aile :

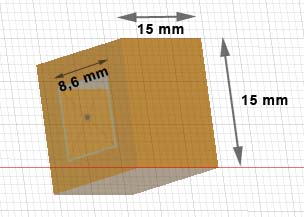

Le bouchon de pied :
les deux bras de 50cm sont percés en leur centre pour recevoir un axe de 2mm.
La pièce centrale faisant 6cm, les graduations commencent à 3cm.

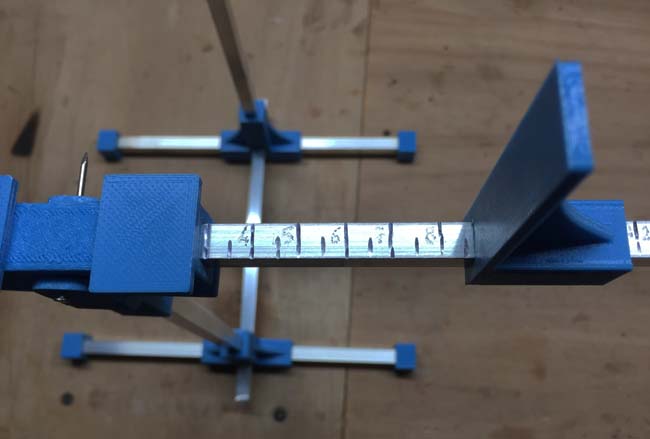

J'ai marqué à la mini-disqueuse les 1/2 cm et les cm et j'ai gravé les chiffres de 1 à 24.
Les fichiers STL : toutes les pièces en double, sauf les bouchons x4
Equilibreur.stl Pied.stl PlateauBras.stl SupportBras.stl Bouchon.stl Cale.stl
Je vous joins le fichier F3D (Fusion360) pour que vous puissiez modifier la taille
des trous carrés recevant les tubes alu.
Faites des essais avant de tout imprimer,
j'ai du limer certains trous pour les ajuster. EquilibreurV16.f3d
